Paso 3: Soldar el chip

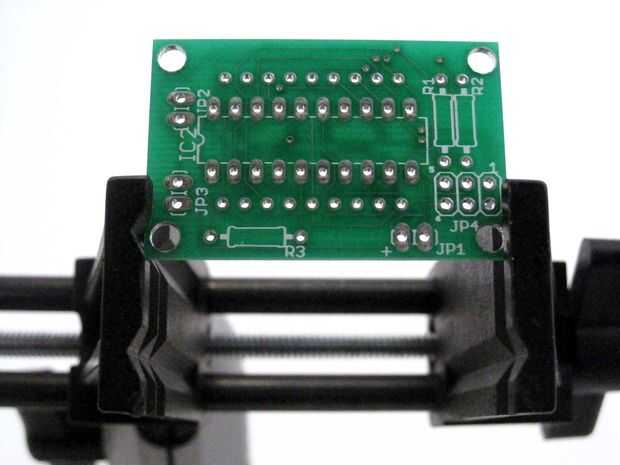

Empezar por el ATTINY2313 microprocesador en la parte superior de la Junta de soldadura. Este es el lado con la mayor parte de la escritura y donde irá todo excepto la pantalla.

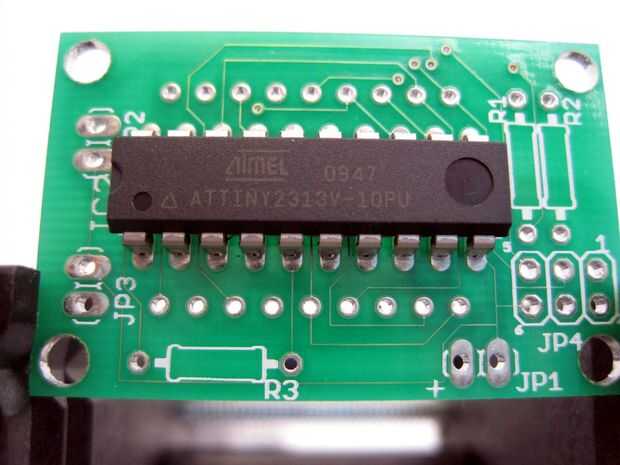

El chip tiene una muesca en un extremo que debe ser alineado con la muesca en el esquema impreso en el tablero. Es muy importante para no ponerlo en hacia atrás, o bien se encontrará tener que desoldar 20 conexiones a la vez que no es divertido.

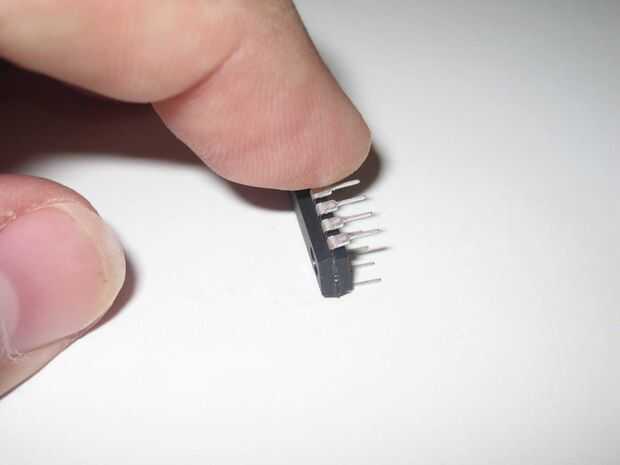

Los pins en el chip probablemente se extenderá demasiado ancha para caber en los agujeros. Si este es el caso, coloque el chip en su lado en una superficie plana y presione suavemente hacia abajo para doblar uniformemente todos los pernos un grado o dos. Voltear y repetir en el lado.

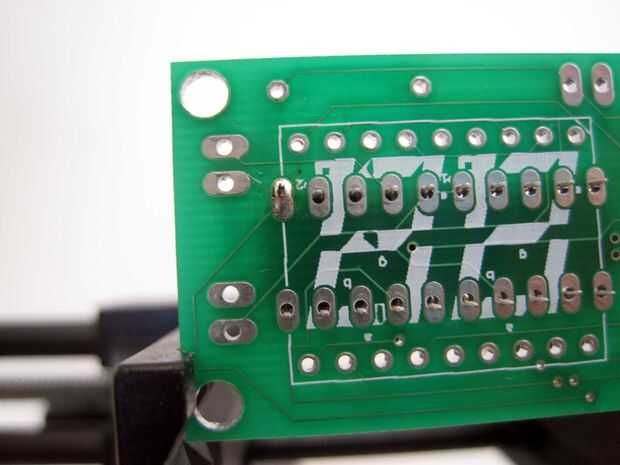

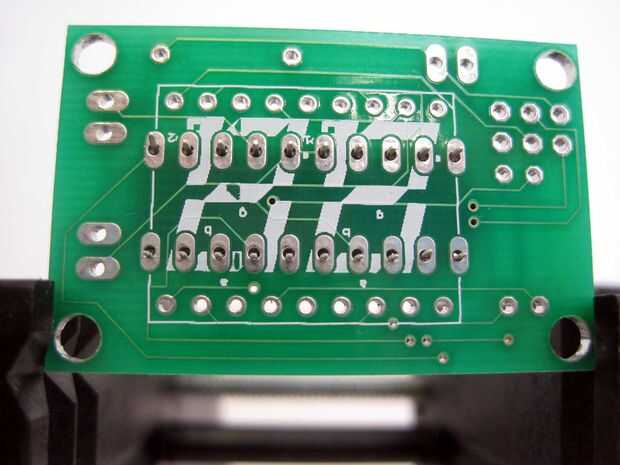

Es que el chip se pegará en el tablero por la fricción cuando usted voltee la Junta para la soldadura de los contactos. Si no, solo doblar patas de dos esquinas opuestas, donde que sobresalen de la parte inferior de la Junta. Esto mantendrá la Junta en su lugar mientras usted soldar todos los veinte pines.

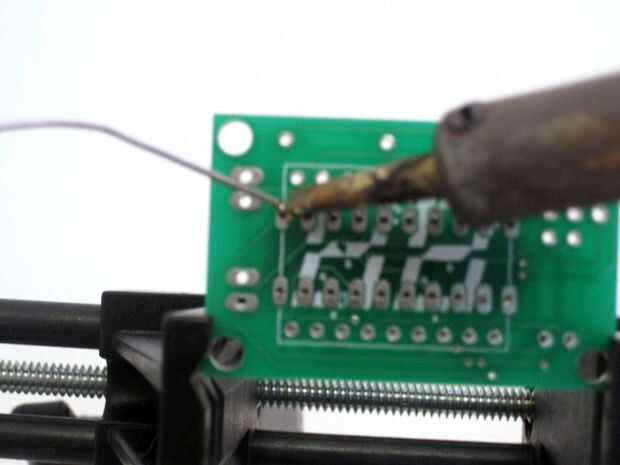

El calor excesivo puede dañar el chip así que procura no dejar el soldador en cualquiera de los pines durante más de tres segundos o menos.

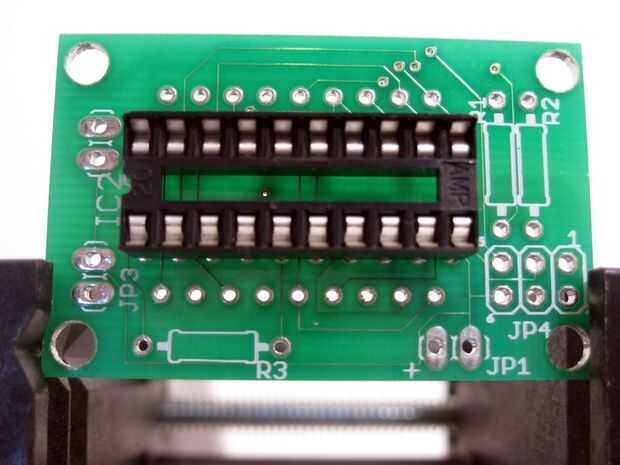

Si soldar el chip que te hace nervioso usted puede en su lugar soldar un zócalo de 20 pines poner el chip en el más adelante. Esto puede hacerlo difícil para programar el chip más adelante desde la toma de corriente puede interferir con los pines de programación.
El chip es el microprocesador que ejecuta el software para convertir el dispositivo en un dado. Controla cada uno de los LEDs que componen la pantalla y los convierte por consiguiente. También lee el estado de los botones para saber cuándo cambiar a un nuevo número.
