Paso 6: La pantalla de soldadura

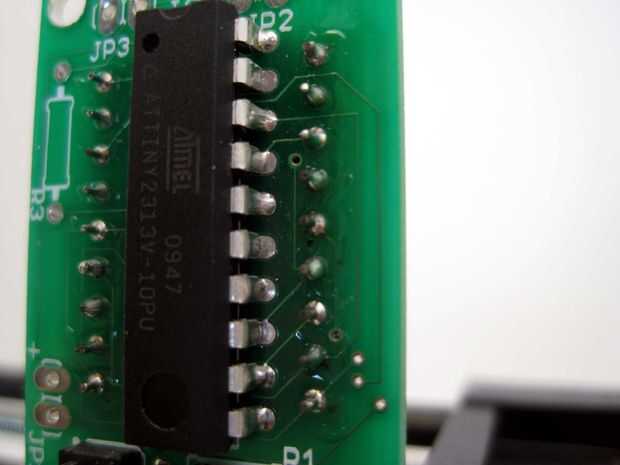

Tenga en cuenta que una vez hecho esto, será imposible en la soldadura o cambiar la orientación de la viruta, por lo que es muy importante hacer este paso en el orden correcto, después de que el chip ha sido añadido. Esto es porque la pantalla realmente cubrirá hasta la parte inferior del chip.

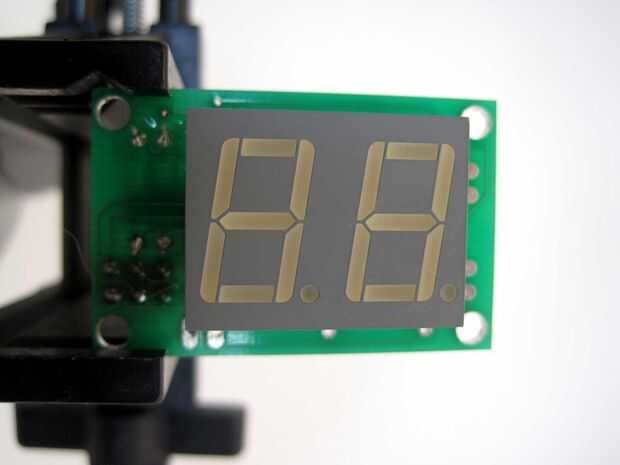

Como el chip, la pantalla tiene dos formas que puede caber, pero sólo de una manera que debe ir. Impreso en la parte inferior del tablero es una imagen de la pantalla que se puede utilizar para alinear correctamente. Una de las esquinas está marcada diferentemente que los otros y es este rincón que debe ir al pin marcado 1 en la pantalla. Este pin es la inferior izquierda cuando mira a la pantalla de la parte delantera.

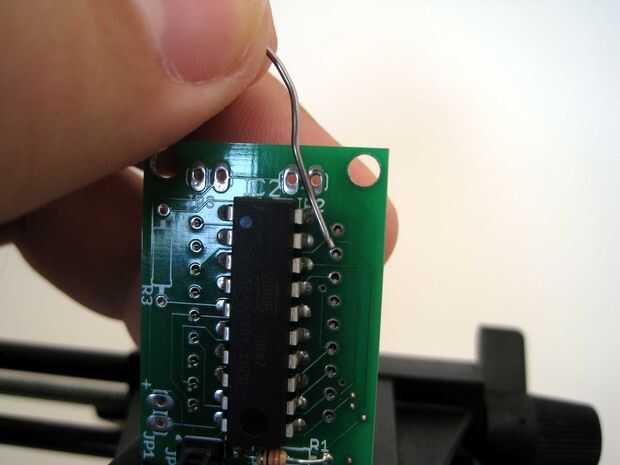

Las clavijas de la pantalla no sujetaremos en junta por la fricción, y las clavijas son demasiado dura para doblar. Afortunadamente, la pantalla es ancha y plana, así que puedes poner la pantalla en su parte posterior en la mesa y dejar que la gravedad tire de la Junta en la misma mientras que la soldadura. Como antes, la soldadura de dos esquinas opuestas para mantener en su lugar. Después de usted puede ponerlo detrás en su vice para terminar las otras 16 clavijas de soldadura.
Cuando se haya terminado, en realidad se trata de la parte superior del dispositivo, pero se llama la parte inferior ya que es donde la parte inferior de todos los otros componentes se sueldan.
Obviamente, la pantalla es lo que muestra los resultados de la matriz del rodillo. Poniendo en la parte inferior del tablero, todo el dispositivo puede ser más pequeño y la pantalla no está rodeada por componentes de distracción. Esto también ayuda con el montaje al ras de la pantalla en un recinto.
