Construir un vocoder analógico (1 / 6 paso)

Paso 1: Diseño y esquemas de

Lo primero que necesitamos es un diseño de circuito, que pongo como una serie de imágenes. He diseñado desde cero, aunque investigar tantos esquemas de vocoder que pude tener en mis manos. Me he centrado en componentes fácilmente obtenible que son baratos, y traté de mantener el circuito más sencillo posible sin sacrificar la funcionalidad.

Un vocoder básicamente tiene dos entradas y una salida. La primera entrada es el programa (generalmente un conectado a un micrófono) y la segunda entrada recibe una señal de portador (generalmente un teclado). La señal de programa entonces se alimenta a una sección de análisis, que extrae la información espectral del sonido y se aplica a la señal portadora. Este vocoder a analizarla la señal en bandas de 14, pero el diseño puede ser modificado fácilmente para incluir más canales, o en realidad menos (si estás en un apuro).

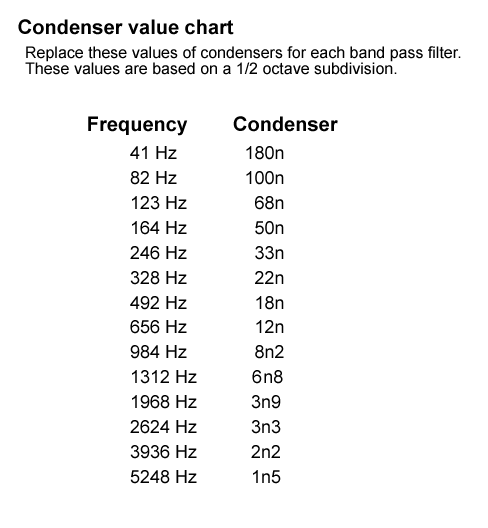

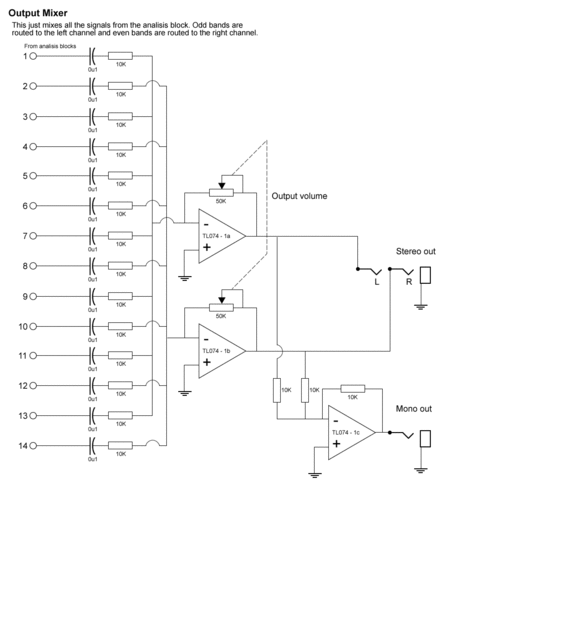

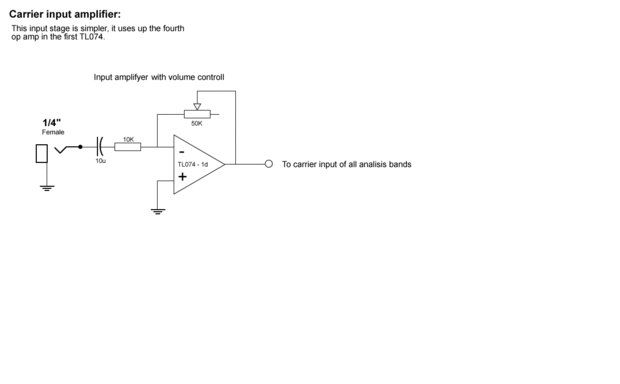

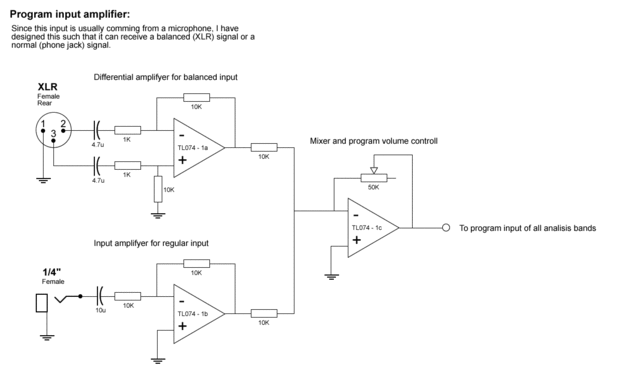

En primer lugar, debemos tener injerencia amplificadores para cada una de las dos entradas. Entonces, debemos construir cada canal y finalmente mezclar todos los canales. Estos son los tres principales bloques del circuito. Todos los canales de 14 análisis son idénticos, excepto para los valores de los condensadores (deliberadamente diseñó así para que sea más fácil de construir).

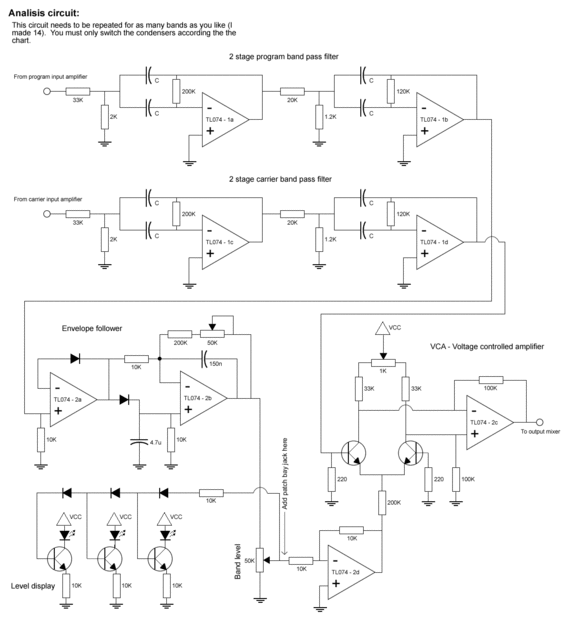

Cada canal en la sección de análisis consta de dos filtros de paso de banda idénticos. El primero recibe la señal de programa que luego entra en un seguidor de envolvente. La salida del seguidor de envolvente luego controla un VCA (amplificador controlado por voltaje) que amplifica la señal de portadora que entra por el filtro de paso de banda de otros.

El paso siguiente contiene una lista de piezas, sin embargo, te diré enseguida que todos los amplificadores op en el circuito son TL074. Así que todos los componentes que necesitas son los transistores NPN, del TL074, resistencias y condensadores (capacitores) (2N2222). Estoy tratando de mantenerlo simple. También, obviamente necesita cables, conectores, ollas, gatos y algún material para poner todo esto (utilicé madera contrachapada, MDF y acrílico para la carcasa.

Este circuito también requiere una fuente de alimentación bipolar (+ /-10-15 voltios). Sacó de la fuente de alimentación de un ordenador viejo dañado, que es bipolar, he usado el + 12v, tierra y - 12v de esta fuente de alimentación (son estándar marcado amarillo, negro y azul respectivamente en una fuente de alimentación de computadora). Utilizando una fuente de alimentación existente le ahorrará mucho tiempo y dinero.

En este paso debes descargar y estudiar los esquemas para familiarizarse con el proyecto.
