Construir un vocoder analógico (4 / 6 paso)

Paso 4: La soldadura

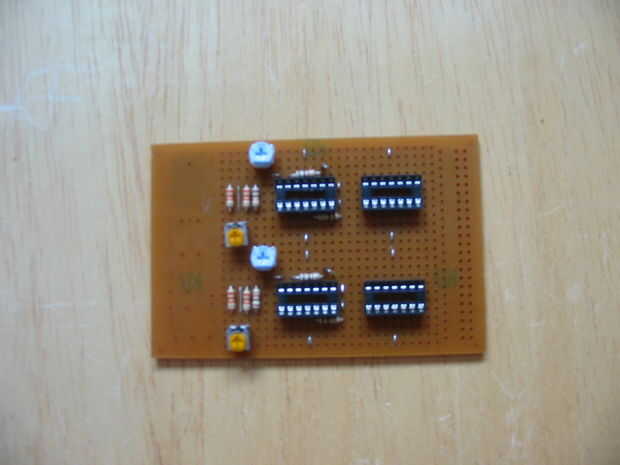

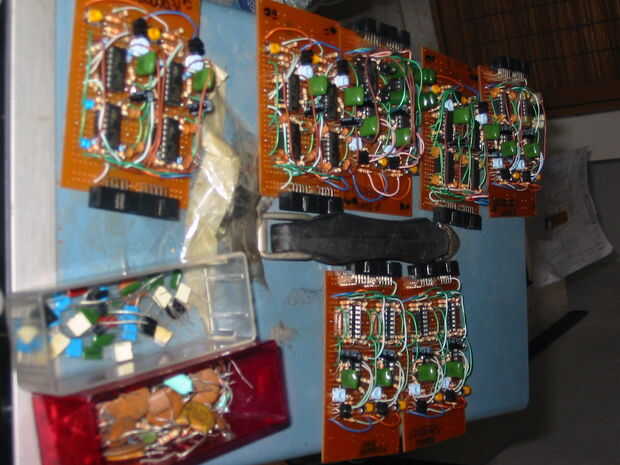

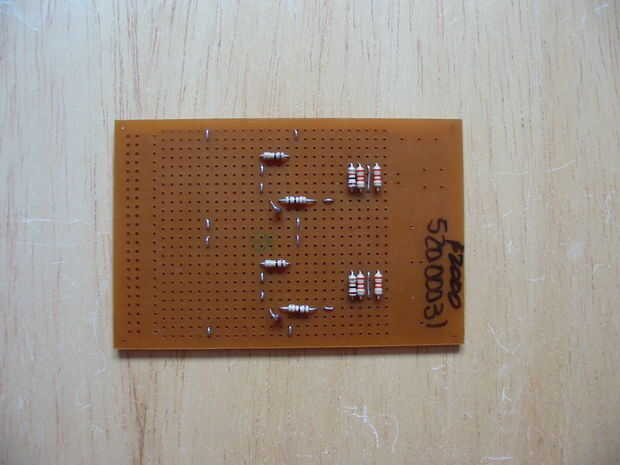

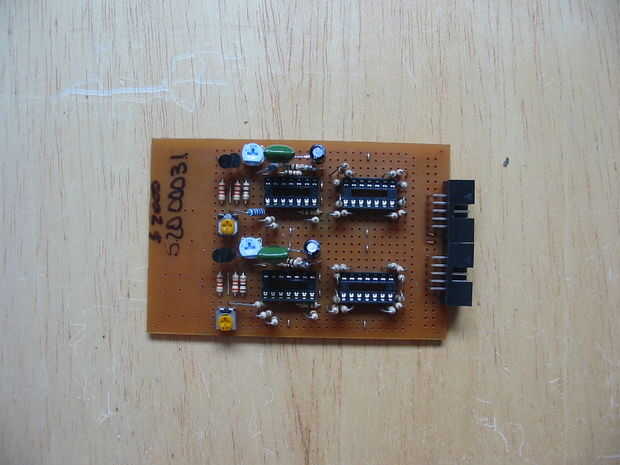

Ya que soy autodidacta he utilizado circuitos estándar en lugar de imprimir las tablas yo. Estas fotos muestran el proceso de soldadura por el Banco de filtros.

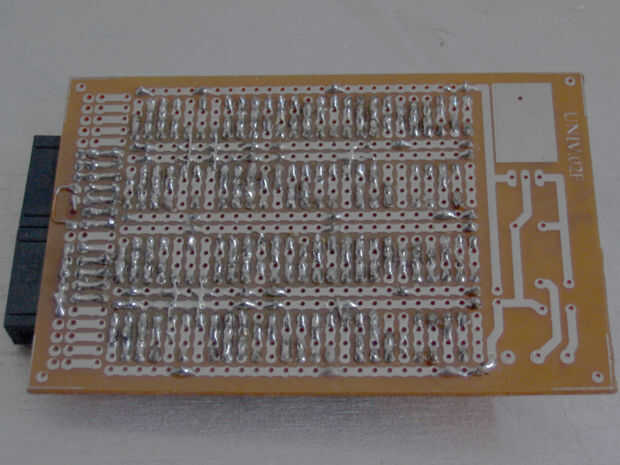

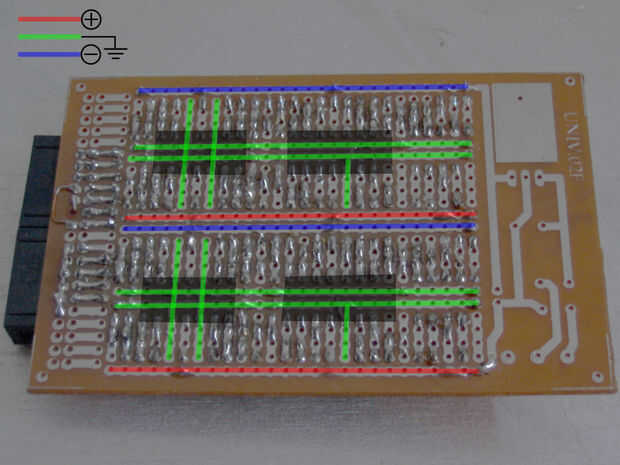

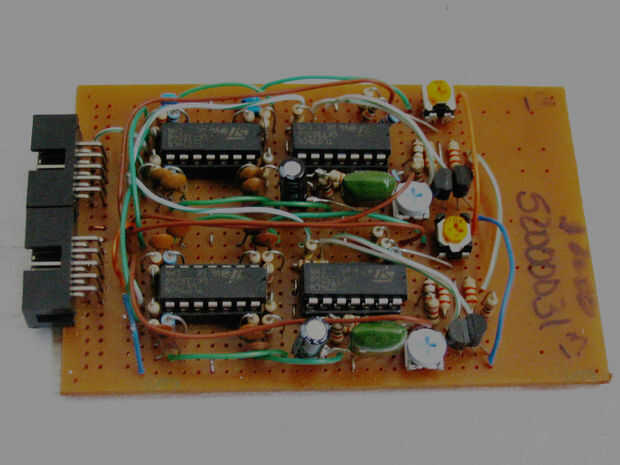

Alguien preguntó por imágenes de la parte inferior... así que he publicado 3 imágenes más a este paso, las imágenes son de un tablero de banco completa (que en realidad tiene 2 bancos de filtros en él). La primera imagen es la parte superior, el corresponder es la parte inferior (volteada verticalmente, no horizontalmente), la tercera imagen es una copia de la parte inferior con algunas señales visuales.
