Construir un vocoder analógico (6 / 6 paso)

Paso 6: disfrutar

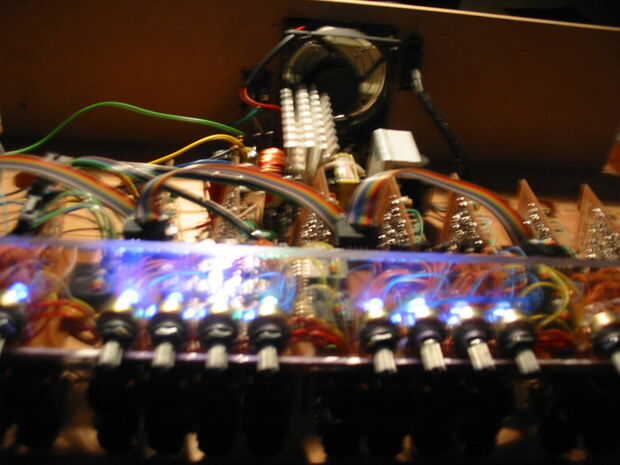

Ahora solo baja y ensuciar con su nuevo vocoder. Nunca había jugado con uno de estos y yo casi estoy arañando la superficie... Este vocoder (con cables de conexión) le permitirá invertir el espectro o transponerla, (usar CV externo de engranaje análogo como secuenciadores).

Créditos:
El diseño toma prestado ideas de varios esquemas de vocoder en la red. Muchos de estos vocoders utilizado difícil encontrar piezas y muchos componentes más. Utilicé una calculadora de filtro suministrada en la red por Okawa diseño eléctrico (http://sim.okawa-denshi.jp/en/OPtazyuBakeisan.htm) para el diseño de los bancos de filtro. También, tomé prestado el concepto de variable solamente condensadores del filtro desde el vocoder de Okita, esto hace muy fácil de hacer todos los bancos porque son idénticas excepto 8 condensadores en cada uno; realizar el control de voltaje patchable fue tomada de la Elekvoc. El amplificador de voltaje controlado se basa en un circuito de René Schmitz.
