Paso 5: Instalación del cilindro neumático y el interruptor

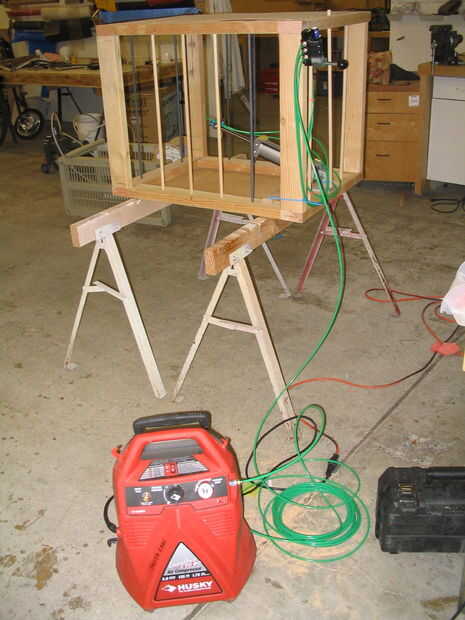

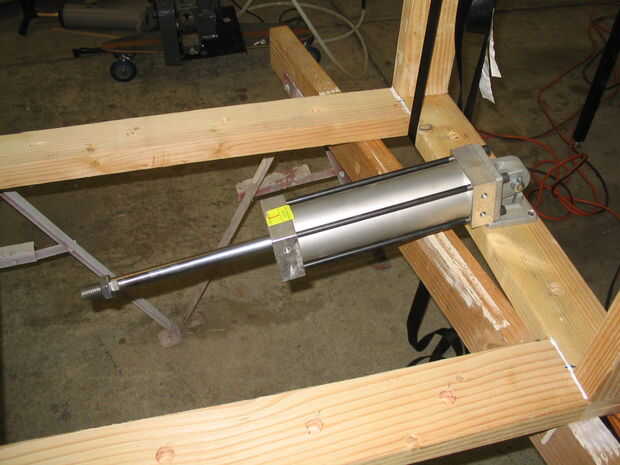

El tiro de 6 pulgadas, cilindro neumático de doble efecto de diámetro de 3 pulgadas era una copia de seguridad de otro proyecto que acutally necesitan tal cosa. La válvula es una válvula de control palanca de 4 vías, 2 posiciones (parte #4493 k 34 de McMaster-Carr). Ambos elementos son tipo de caros, así que desde que se compró originalmente para un proyecto de consultoría han sido reutilizadas en un número de otros proyectos. Aire comprimido es generado por un compresor portátil usado para alimentar el flujo de aire en el cortador del laser de Squid Labs cuando tomamos para conferencias o eventos.

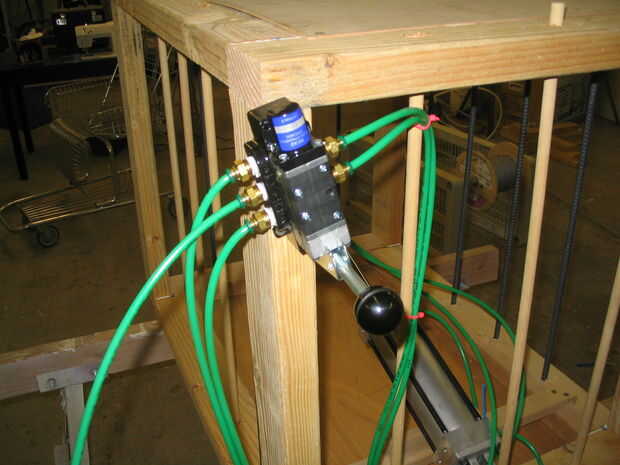

La válvula de 4 vías, 2 posiciones es bastante limpia. Al cambiar la posición, ventilación a un lado del cilindro y presuriza el otro.
