Paso 3: cableado

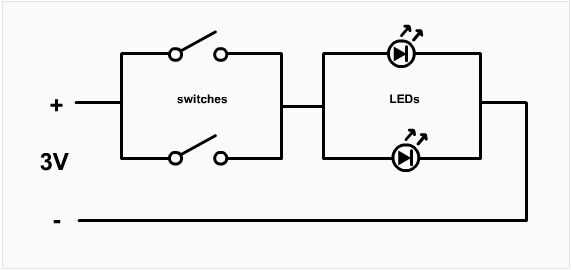

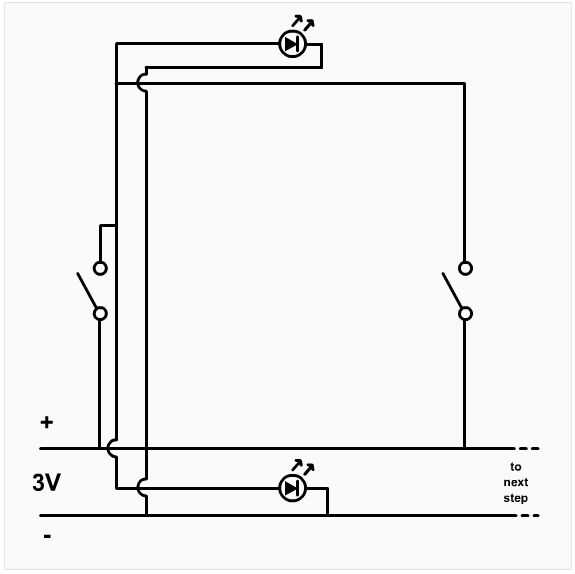

Las cosas fueron más complicadas aunque cuando he tenido que averiguar cómo funcionar el cableado para que los interruptores y las luces en los lugares deseados. Después de doblar el esquema alrededor, el circuito para cada paso se convirtieron en más complicada (segunda imagen).
Cada paso es modular, en que cada uno estaba atado con alambre por separado y probado y más tarde fueron todos interconectados. Funcionamiento de los cables era tedioso. El primer paso probablemente tomó 45 minutos para conectar, y cada uno a seguir fue progresivamente más rápido. Cuando llegué a sexto, fui corriendo alambre y soldadura sin pensar y termina en unos 20 minutos.
A través de prueba (las especificaciones no publicadas) los LEDs que compré necesitados alrededor de 3 voltios. Ya los LEDs en paralelo y cada paralelo del paso uno con el otro, he encontrado que podría correr la cosa entera apagado sólo dos pilas AA (en serie). Agrego un segundo conjunto de AA en paralelo, para asegurar la larga duración de la batería, pero no era necesario ya que los bulbos son generalmente sólo durante períodos cortos.
