¿Construir una alarma de quemaduras de sol (2 / 9 paso)

Paso 2: materiales

Mina construí con una plataforma de hélice SD y un módulo de interfaz de usuario de LCD.  Si los tienes, entonces lo único que necesitarás es LED azul y gorra de 22pF. Descargue el archivo en el paso 9 en la tarjeta SD, conecte el LED y el casquillo, y usted está listo para ir.

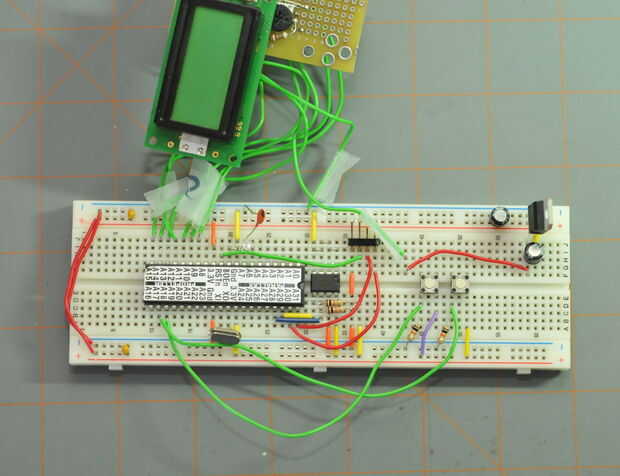

Pero también te mostraré cómo crear el Sr. Burns en un protoboard - y aquí es lo que necesitará para ello;

Código
Aquí está el código fuente.  Todo está disponible bajo la licencia MIT.

LCD de 8 x 2 caracteres
Muestra la hora.  Sparkfun tiene un 16 x 2 LCD que funcionará, también

caja de la batería 3xaa
Mouser parte #12BH331/CS-GR

Propulsor de la paralaje
En paralaje

5 Mhz cristal
En paralaje

32.768 cristal de kHz
Mouser parte #73-XT262

EEPROM de 32kb
Mouser parte #579-24LC256-I/P

Casquillo cerámico 22pf

LED azul
Mouser parte 859-LTL42UB6N

5 x Interruptores táctiles
Parte de Mouser #653-B3F-1000

3,3 v regulador de voltaje
Mouser parte #511-LD1117V33

Alrededor de 10 10 k ohmios resistencias

4 x 4,7 k ohmios resistencias

3 o 4 tapas de cerámica .1uF

3 casquillos electrolíticos 47uF

A apoyo enchufe

Protoboard y un montón de cables de conexión.
