Paso 5: Preparación de bigotes y línea de la fase
Bigotes: Los cables que producen la V en forma de elementos. Yo derroché y comprar algunos cables de #6 cobre sólido desnudo el rodillo en The home depot. Compre 30 pies de él y quedan cerca de 2 pies. He comprado bastante porque estamos construyendo dos de estas cosas aquí y juntos les engancha. Si sólo vas a compilar uno entonces 16 pies debe ser suficientes con un poco sobrado. He construido dos para poder conectarlos juntos y maximizar mi colección de señal. Uno de estos es bueno para la recepción de 30 millas.
Se puede utilizar alambre más pequeño para los bigotes pero podría no hay estancia en la configuración correcta en el tiempo como movimiento de la antena podría alterar su forma.
Utilice el diagrama de línea de fase en el paso 2 para determinar medidas.
Me la pelaron el plástico del cable de casa para obtener una longitud de plástico revestido blanco y negro alambre de cobre. Quería que el recubrimiento de plástico en el alambre por todas partes excepto el lugar donde conectado a los bigotes con un tornillo.

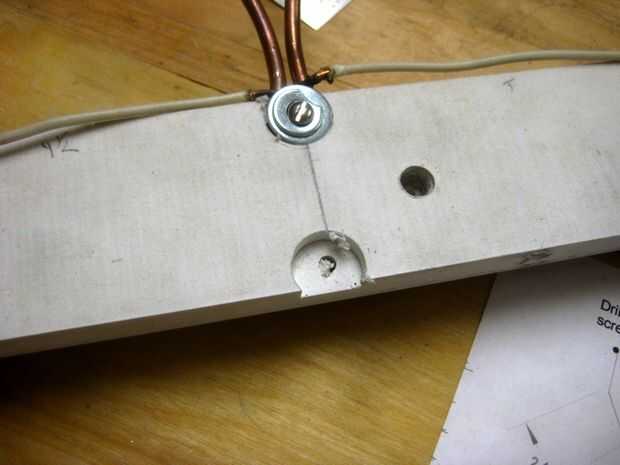

los dos cables de la forma como se muestra en el diagrama. Hacer bucles donde irá debajo de un tornillo. Asegúrese de que los bucles coinciden con las depresiones que ha perforado en el soporte delantero. Asegúrese de hacer un lazo para el centro. Esto es donde se conectará el cable de la antena está instalado en el techo.
Foto 1 y 2

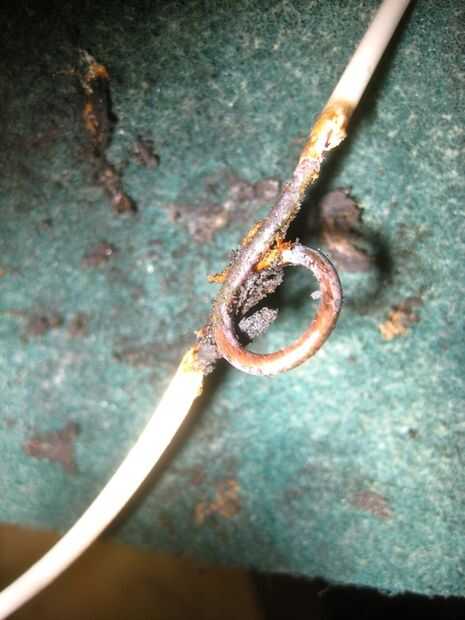

Yo quería que el plástico aislante de los lazos pero lo corte hacía tedioso. Por lo tanto, encendió la antorcha del propano y fundido apagado. Con papel de lija un poco el lazo vino limpio.
Fotos 3 y 4
Cortar 8 piezas del alambre de cobre #6 para los wiskers. Al final cada barba debería ser 9 1/2" de largo. Así que corte el alambre de 18". Descubrí que una pulgada extra ayuda. Siempre puede cortar cualquier exceso de longitud después.

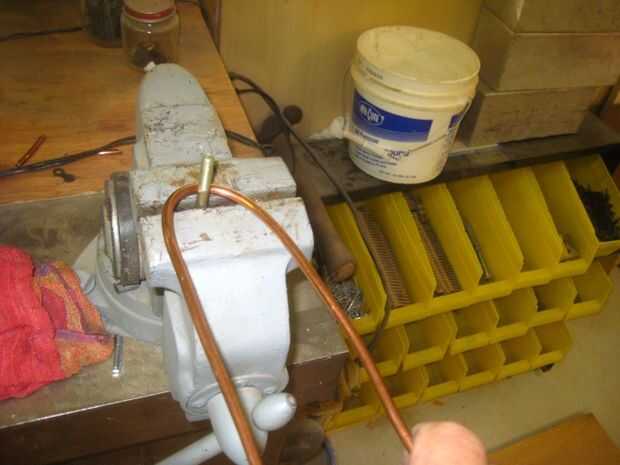

Doblar el alambre por la mitad alrededor de un tornillo en un torno. y libra juntos, entonces utilice pinzas para separar los bigotes en forma de V.
Cuadro 5
La V de la barba en el hueco del asiento, coloque el bucle del cable fase línea sobre él, añadir un tornillo con las arandelas en ambos lados y apretar en su lugar apretando la tuerca. Lo mismo para todos los 8 bigotes.
