Construir una antena de HDTV DB8 grande: Big Bertha (6 / 11 paso)

Paso 6: Montaje de la tira de la barba al reflector

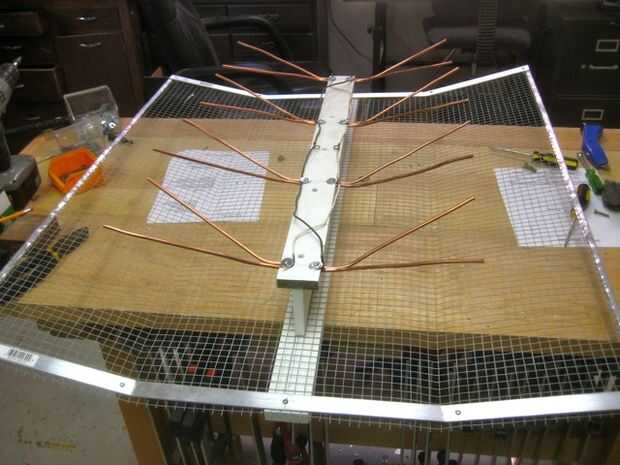

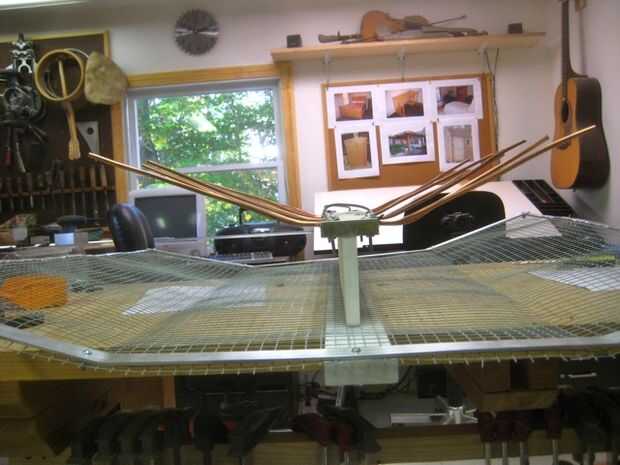

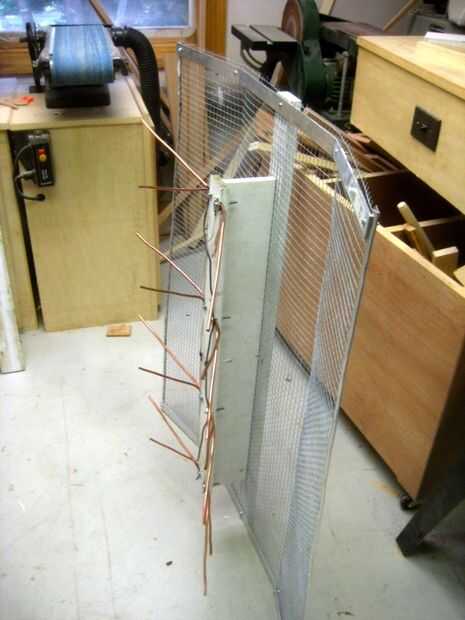

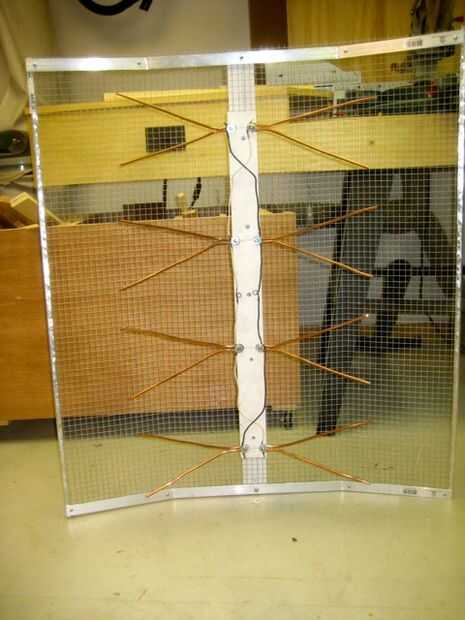

Las siguientes imágenes son sólo diferentes visiones de lo mismo. La tira de la barba montado sobre el reflector. Este montaje se puede lograr de muchas maneras. Podría cortar las piezas de tubería de plástico y usar como separadores por ejemplo. Decidí usar más de la Junta de plástico para crear una aleta entre las ranuras. Había adelgazado lo un poco en mi cepillo (si se ve más fino para usted).

Se une a la parte trasera y delantera spline con galvanizado 2 pulgadas tablaroca tornillos. 5 o 6 a cada lado. Parece sólido. Asegúrese de observar los parámetros de medición en los diagramas de qué tan alto debe elevarse.

También aviso que han sido doblados los bigotes remite 2 1/2 pulgadas para coincidir con las alas del reflector. En la actualidad, este lo podría haber hecho plano. Pero sólo el reflector directamente detrás de los bigotes habría una señal para ellos. La configuración doblada crea reflexión un poco más y por lo tanto un poco más la señal para los bigotes. Pero no mucho. Recuerde, estoy en busca de señales de fringe. No puede estar en esa posición. Estaciones podrían estar más cercanos para usted.
