Paso 4: Construir el mecanismo de disparo

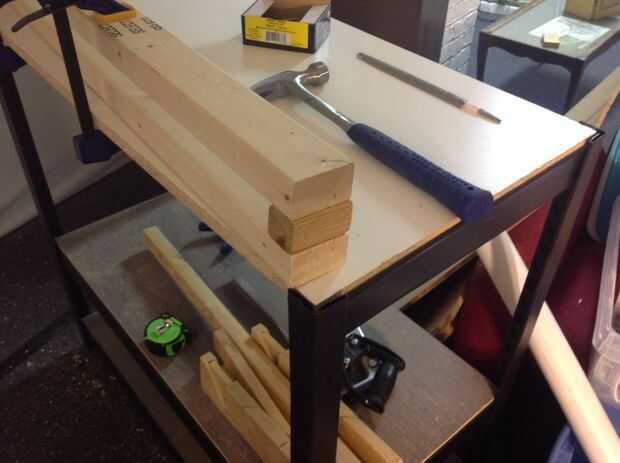

Cortar una pieza más de la Junta de 2 "x 2", 1 1/8 pulgadas de largo. Cuando construimos la estructura de la ballesta, esta pieza será necesario deslizar fácilmente entre nuestras tablas de 2 "x 3" cuando se ponen como se muestra en el cuadro 2. Esta pieza final es la acción del "mecanismo disparador".

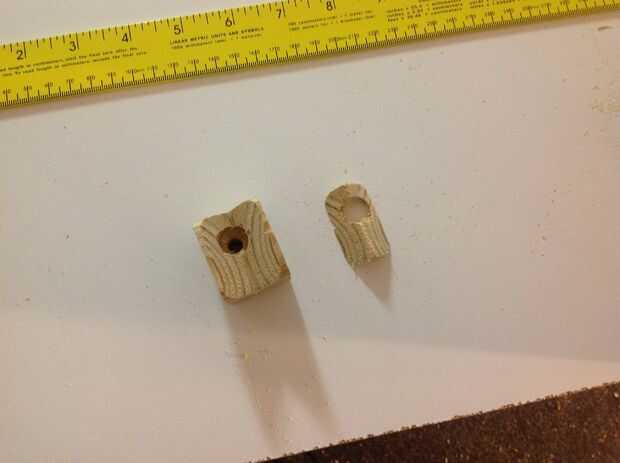

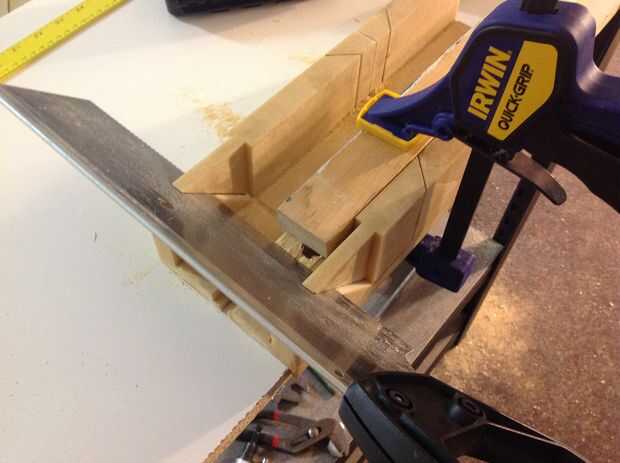

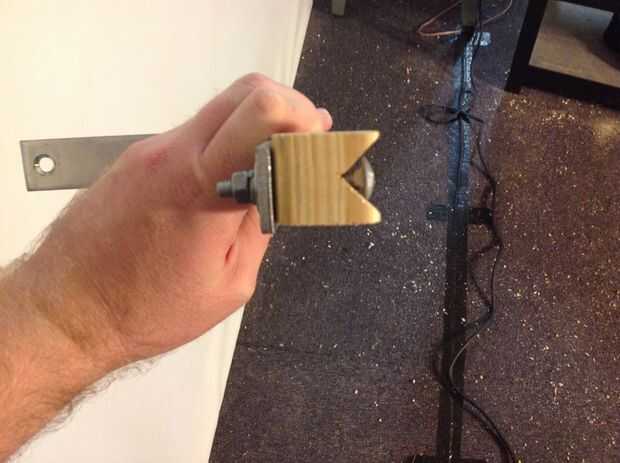

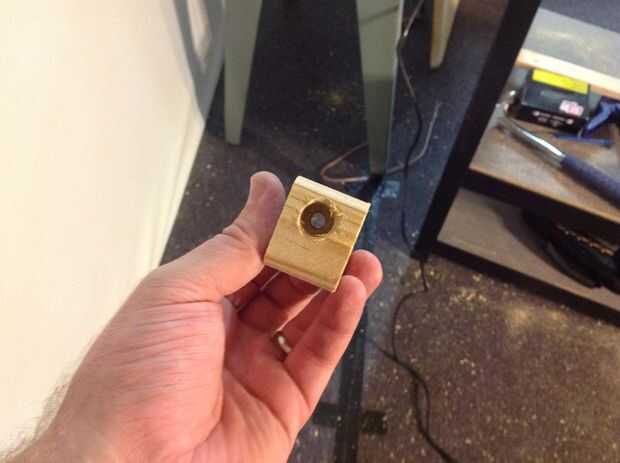

Perfore un agujero de 1/2" en el bloque sobre a medio camino, como se muestra y luego perfore un orificio de 1/4" a través (cuadro 1). Utilice las partes restantes de las tablas de 1 "x 2" y 2 "x 2" y una abrazadera para mantener el mecanismo en su lugar (Foto 3). Corte una V por lo que parece el cuadro 4. Este es por lejos el corte más delicado de todo el proyecto!
Montar el mecanismo de disparo

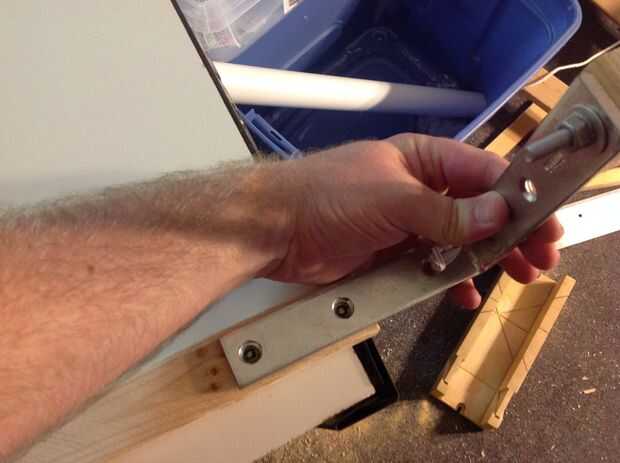

Poner un perno de 1/4" a través del soporte de ángulo como se muestra en el cuadro 5. Utilice la llave ajustable para apretar. Tenga en cuenta que usted puede poner suficiente fuerza cuando apretar para hacer la cabeza del perno de escarbar el baord! Desea que esto suceda; pero no vaya demasiado lejos o se rompe la pieza de acción!

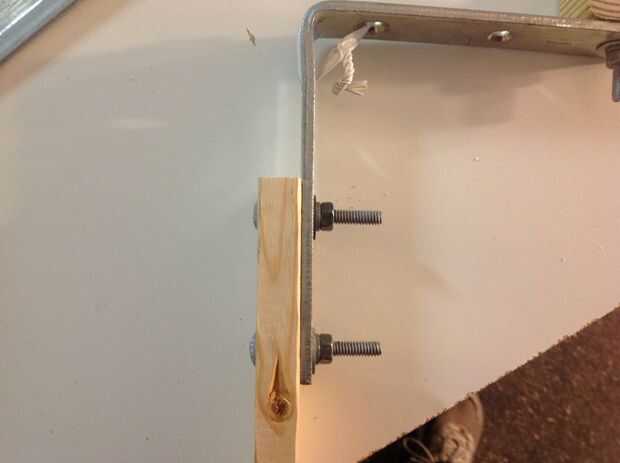

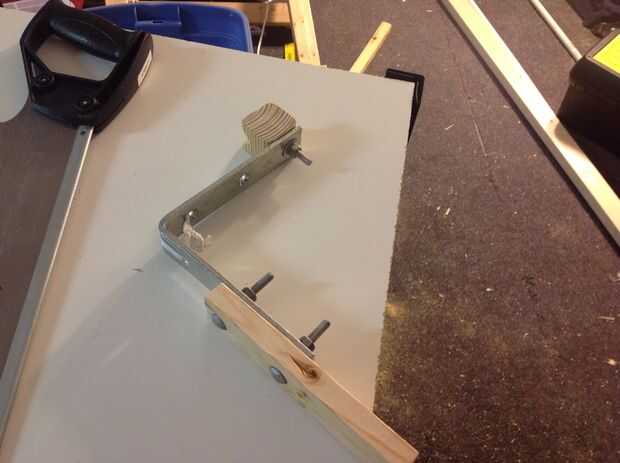

Ahora, marcar donde usted será perforar 1/4" 6" pieza de Junta de 1 "x 2" (cuadro 6). Taladre los agujeros y coloque los pernos a través de ellos para que las cabezas de los pernos están en el lado de madera (cuadro 7). Usar una ligadura o un alambre para completar su impresionante disparo! Debe buscar algo como la imagen 8.
