Paso 9: Creación de la placa de montaje para la Base

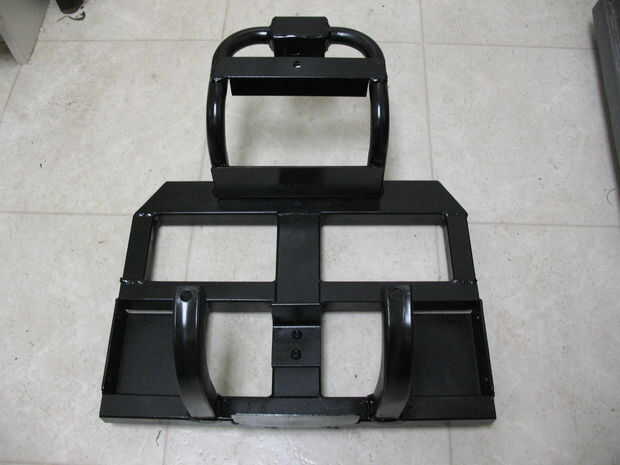

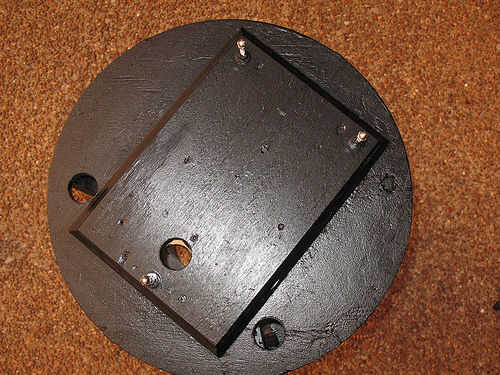

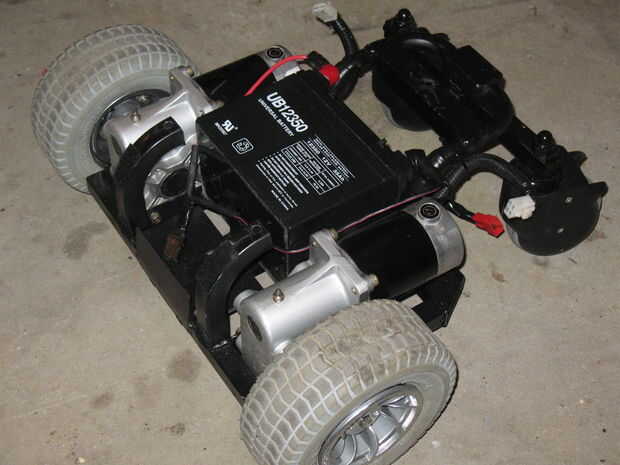

En el paso de transmisión, nos explicó la necesidad de tres puntos sólidos montar el cuerpo del robot. Este paso explica cómo hacer el lado masculino. Una placa fue cortada de la madera contrachapada de 3/4 de pulgada en ángulos de 45 grados en el Hanon para un perfil bajo (aproximadamente 16 pulgadas x 10 pulgadas)

Usted necesitará marcar puntos de montaje de tres de su transmisión en la placa e Instale pernos de 1/4 pulgadas contra hundido con tuercas. La placa entonces está centrada en la parte inferior del cuerpo de robot y unida con pegamento y tornillos de ambos lados para un montaje sólido.

Utilizamos split arandelas y tuercas para montaje y desmontaje rápidos. Los agujeros fueron perforados para permitir que los cables de la batería y motores para pasar a través.
