Paso 8: Construcción de la placa giratoria de la cerveza
madera contrachapada de 3/4 de pulgada se utiliza para la base. Cortar un cuadrado cerca de 2 pies de cuadrado y cemento de contacto y corte un trozo de blanco 1/8 de pulgada de plástico Sintra a la parte superior de la misma. Sintra es una marca de hoja ampliada del pvc. Esto viene en hojas de 4 x 8 en casi cualquier color usted puede desear y es generalmente sobre $30/hoja de cualquier proveedor de plástico.

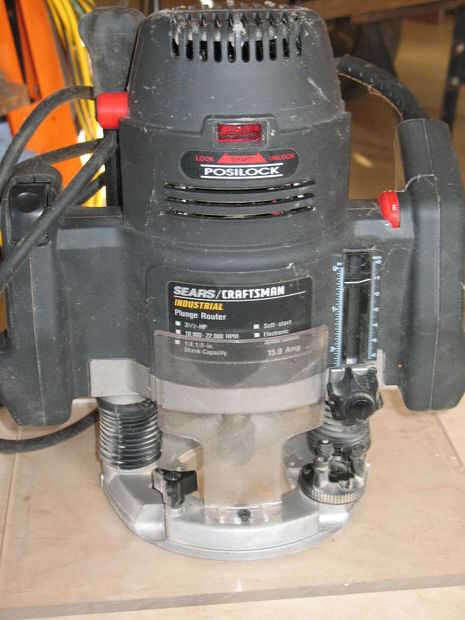

Con la anterior configuración de mesa de router, Monte la pieza y cortado en un círculo de 16 pulgadas.

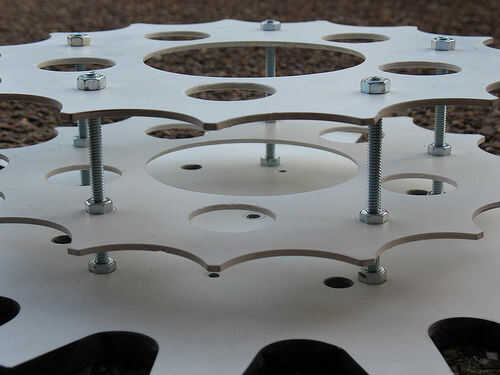

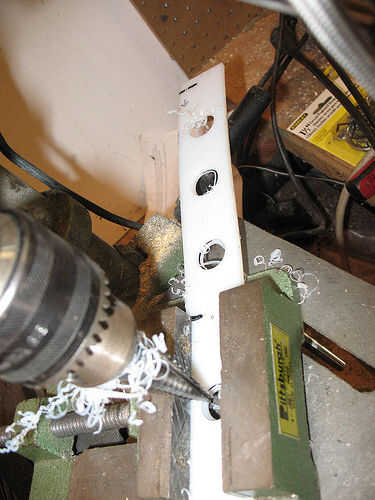

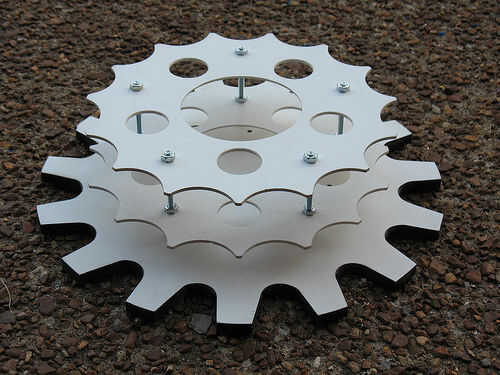

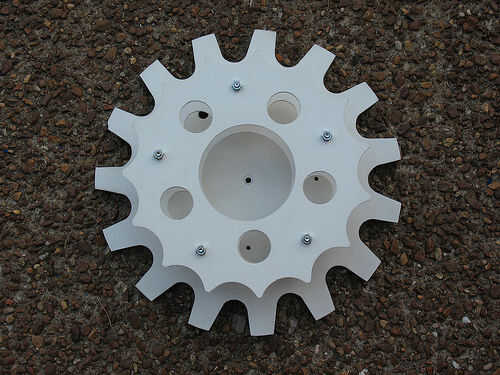

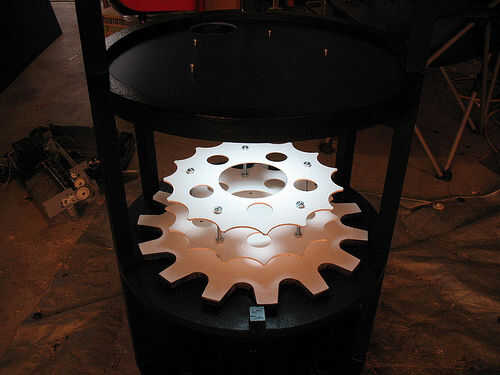

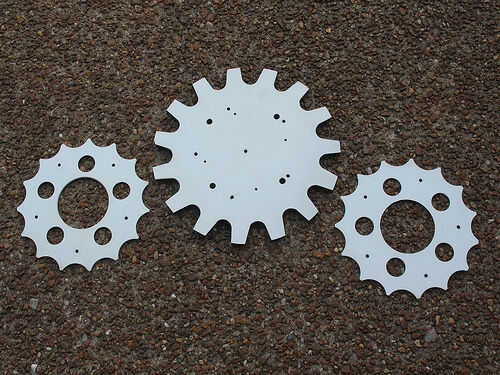

A continuación, cortar dos piezas de la Sintra cerca de 18 pulgadas y centro montarlos juntos. Dibujar la distribución de cerveza como se muestra a continuación. Temporalmente Coloque una plantilla de papel (mi amigo dibujó en Illustrator) al piezas y empezar a taladrar los orificios grandes usando el taladro la broca de corte de un círculo. Una vez que tengas los 15 agujeros perforados, puede montar las piezas sobre la mesa de la fresadora y los hace girar para quitar las partes innecesarias. Esto los dejo con dos guías de cerveza. Más tarde volvió y perforar algunos agujeros por miradas. También perforé cinco agujeros equidistantes de 1/4 de pulgada que se montan las piezas a la base.
Para la base usé la plantilla para perforar un agujero de 1.5 pulgadas alrededor de donde se sentará cada cerveza. Esto permite que el ascensor subir a través del agujero, pero no permitirá que la cerveza al caer a través de él. Corte el material adicional entre el agujero y el borde con una sierra de mesa para permitir mayor espacio para el ascensor.

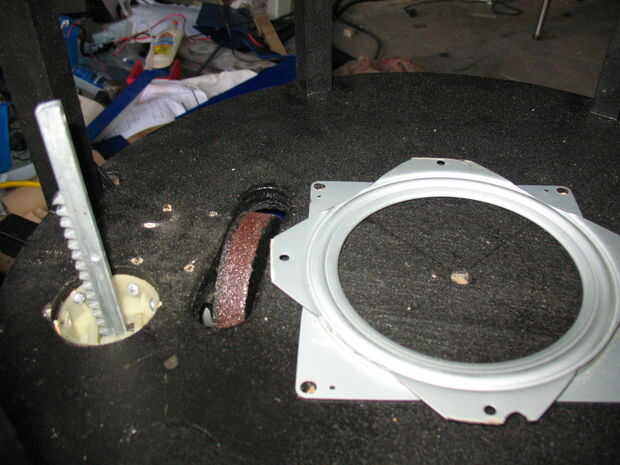

La base también obtiene cinco agujeros para empernar a las guías de dos cervezas. Utilice cinco tornillos de 1/4 de pulgada aproximadamente 5 pulgadas de largo. Estos deben ser avellanados en la base para permitir que se de la vuelta. He centrado y había montado un 6 pulgadas bandeja giratoria del cojinete (Home Depot) en la parte inferior de la misma.

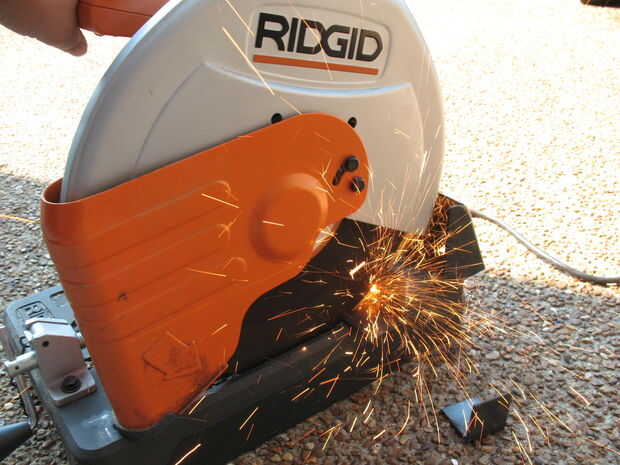

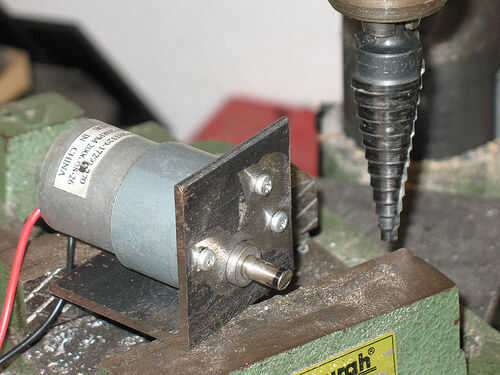

Para conducir la placa giratoria, usé uno de 12 voltios, 15 rpm engranajes motores antes compré de ebay. Usé 2 pulgadas x 2 pulgadas de acero de ángulo para hacer un montaje de motor simple. Usé una sierra que corte un círculo de 3 pulgadas (rueda) que ajustaron al eje del motor. Cinta del apretón se aplicó para la banda de rodadura exterior. El motor fue montado debajo del piso de este nivel para que la rueda se permitió sobresalir a través de una ranura y póngase en contacto con la parte inferior del plato giratorio para girar.

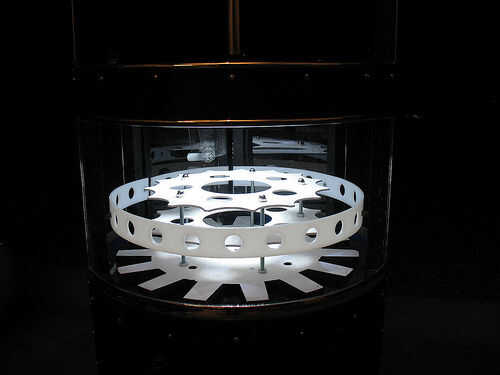

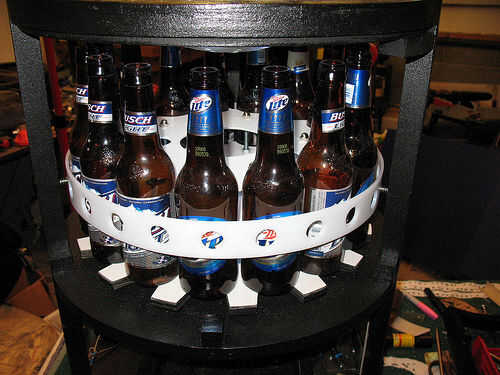

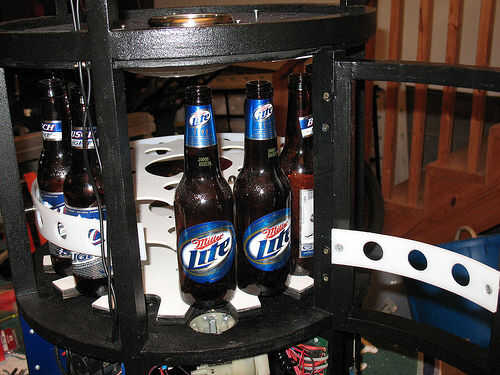

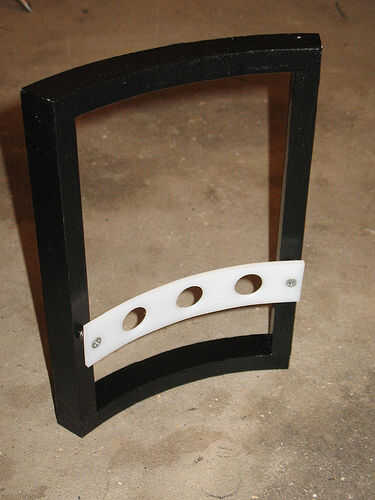

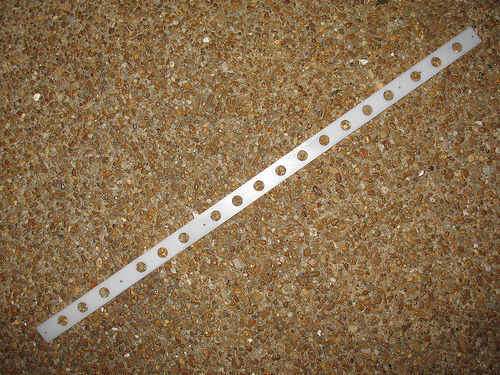

Una barandilla de cerveza se redujo también de plástico UHMW espesor 1/8 de pulgada. Este montaje en el interior de los montantes para mantener las cervezas ajustada.
