Construir una cabeza de robot parlante Arduino powered! (14 / 26 paso)

Paso 14: Alambre hasta los LEDs de lo TLCs

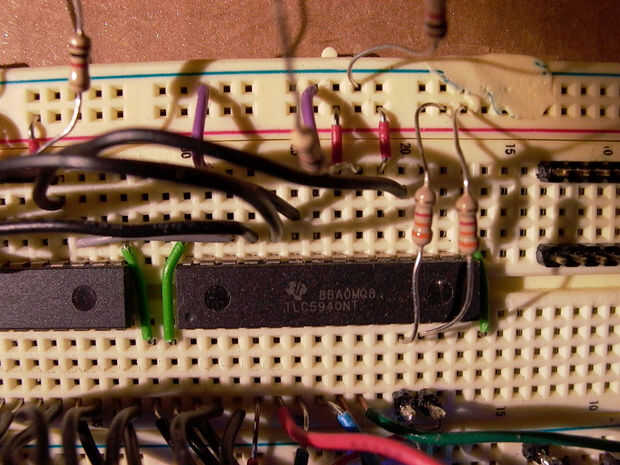

Conectar todos los LEDs a lo TLCs, fila por fila, comenzando con una en la esquina superior izquierda y pasar al LED directamente a la derecha. Aquí es una rejilla de todas las salidas de pin LED TLC incluido para su conveniencia.
Ver fotos de esclarecimiento.

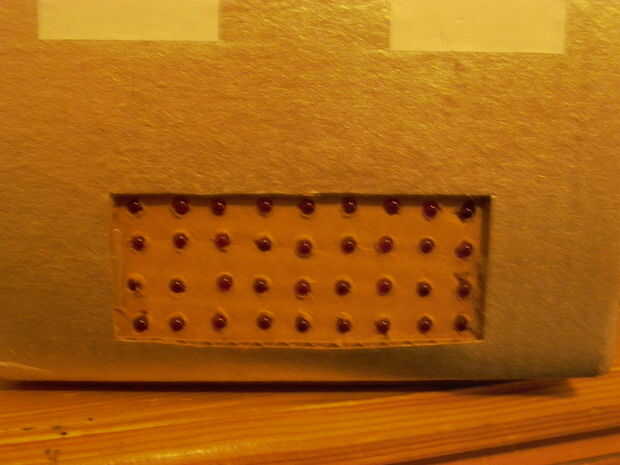

Boca:

0 1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17
18 19 20 21 22 23 24 25 26
27 28 29 30 31 32 33 34 35

Ahora es también un buen momento para enchufar tus ojos LED RGB para el sistema TLCs así que aquí tenéis las salidas de pin...

Ojos del RGB LED:
Izquierda: R G B derecha: R G B
36 40 38 37 41 39

No te olvides de enchufar en los cables de alimentación universal para la rejilla y de RGB LED 5V!
