Construir una caja de batería caja de puros para Radios de tubo (6 / 6 paso)

Paso 4: Añadir los terminales y montaje final.

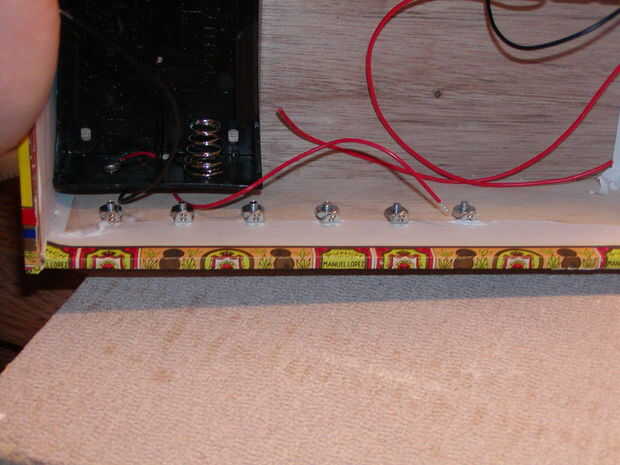

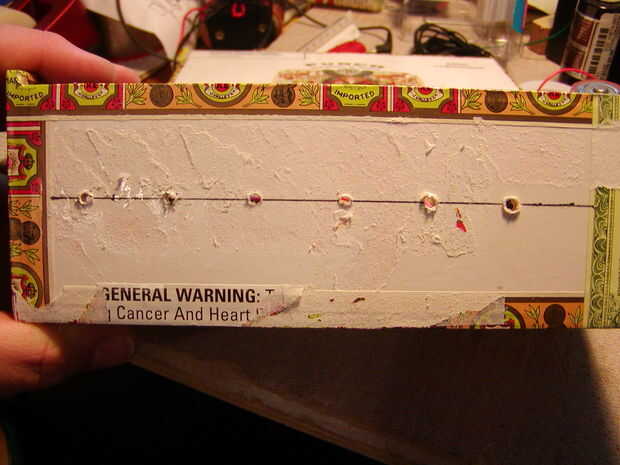

Perfore seis agujeros espaciados parejamente en el frente de la caja de cigarro para unir los clips de Fahnstock o puestos de enlace, que nunca usas. Utilice un tornillo y tuerca para sujetar el clip a la parte delantera de la caja y un terminal de soldadura al otro lado en cada uno de los agujeros.

Suelde el cable negativo de la bandeja de baterías D-cell al primer terminal, más a la izquierda. El grifo de centro de 3 voltios para el segundo y el otro extremo de la bandeja de la batería, + 6 voltios, a la tercera terminal de la soldadura. Estas ser las conexiones de una batería.

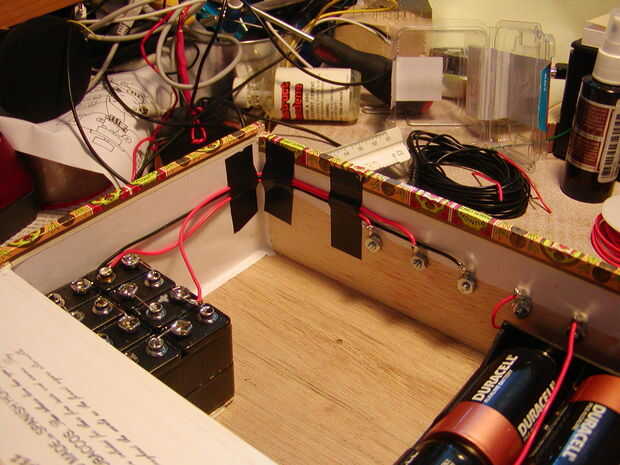

El cable negativo de la batería B a 4 terminal de soldadura, suelde el cable + 45 voltios a la terminal 5 y finalmente suelde el cable + 72 voltios al terminal 6. Utilice algunos trozos de cinta aislante para sujetar los cables sueltos en el interior de la caja.

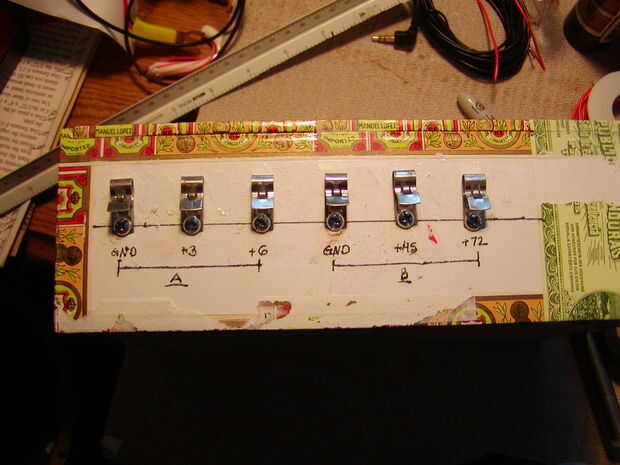

Usar una pluma y las conexiones en la parte frontal de la caja de la etiqueta.

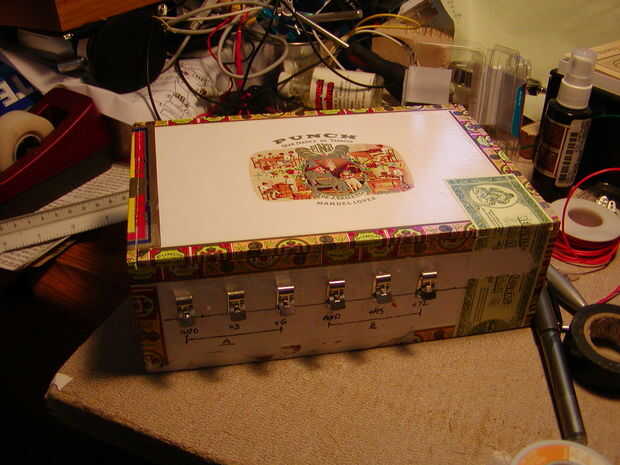

Hecho. Aviso que es mucho espacio sobrante en la caja, esto sería un buen lugar para almacenar los cables para conectar la caja de batería a lo que está suministrando energía y también añadir más baterías. Si iba a hacer esto otra vez que habría recibido dos baterías más pude tuvieron un 90 voltios batería B así y también en el futuro añadiré un soporte D-cell solo para tener una así como hacer la caja de la batería aún más útil para accionar radios homebrew una-batería de 1,5 voltios.
