Paso 12: acordes
La parte más difícil en el diseño de estas cajas es acertar con el mecanismo de apertura. Mi primer acercamiento fue decidir cuánto quería nivel superior viajar en relación con la parte inferior, y luego usar matemáticas acorde para averiguar el resto. Por desgracia, no estaba lo suficientemente bueno en matemáticas para que esto realmente funcione. Si alguien sabe una formula o algo, lo publique en los comentarios por favor.

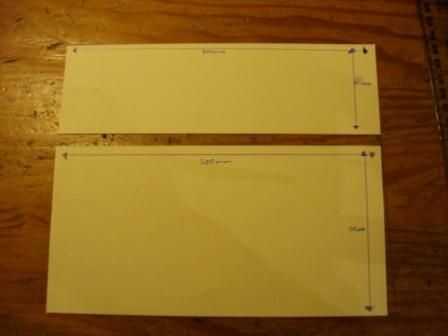

En cambio, tomé el método probado y verdadero de ensayo y error. Cortar algunas piezas de papel a escala 1:1 con el lado de mis cajas, cortar unas tiras delgadas y sacaron las chinchetas. El truco para este paso es para decidir donde desea que los pernos en que giran los brazos y entonces para averiguar la longitud ideal de los brazos. Aquí está cómo lo hice:

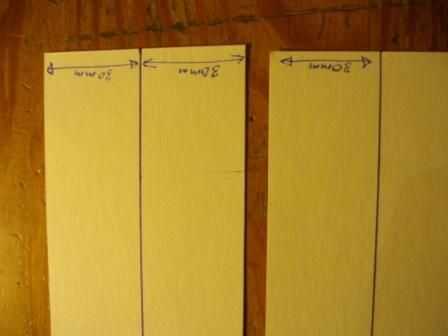

1. escoge una línea en la que las clavijas se sentará. Estas dos líneas (una por caja) tienen que ser paralelas entre sí y al borde de la caja. Decidí poner las líneas de 30mm desde el borde de la caja, por lo que fueron en total 60mm.

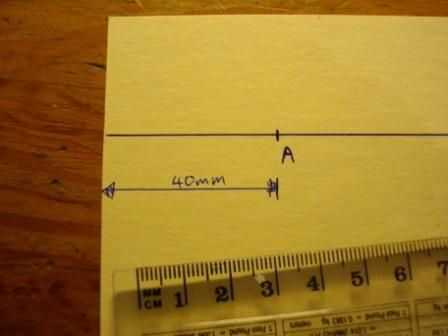

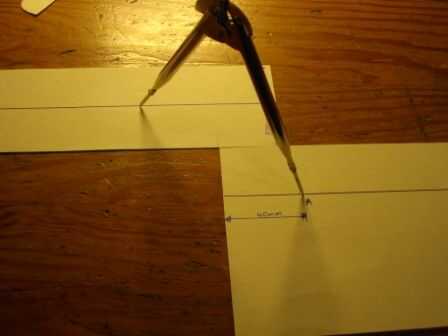

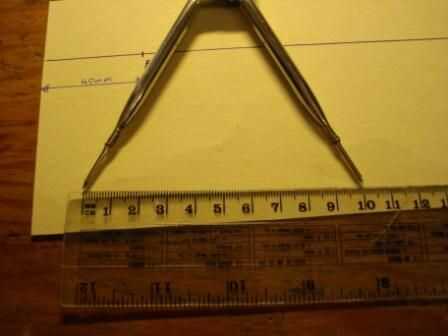

2. escoger un punto de partida en una de las líneas. Comencé en la línea de fondo, 40mm desde el borde trasero de la caja. Este punto es ahora había llamado Get A. un par de divisores y ajustar a un tamaño conveniente, asegurándose de que el tamaño es mayor que la distancia entre las dos líneas. Elegí 100 mm. una pierna de los divisores en el A y con los dos pedazos de cartón había forrado lugar perfectamente al ras e incluso, la otra pierna de los divisores en el único punto que llegan a la línea de arriba en lugar.
3. ahora, procurando no resbalar, la pieza superior hacia atrás usando los divisores para simular el brazo del oscilación. Si la coincidencia que ves entre el frente de la hilera superior y la parte trasera de la hilera inferior es demasiado pequeña, entonces reducir t él la distancia entre los puntos del divisor. Si es demasiado grande, aumente la distancia.
Mantener el ajuste de la distancia entre los puntos del divisor hasta que estés feliz, pero asegúrese de que una pierna de los divisores es siempre en el punto que primero seleccionado. Por algún freak de la suerte, 100mm fue perfecto para esta configuración.

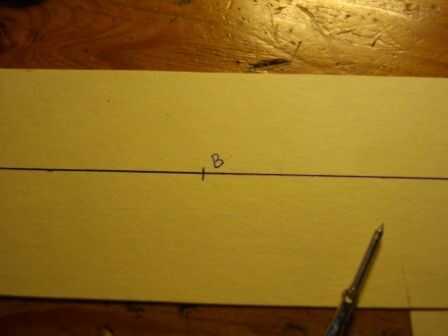

4. una vez que haya determinado la longitud del brazo, mida la distancia entre las piernas de divisor y grabarlo. También asegúrese de que usted marque el punto final en que se basaba las piernas de los divisores. Este punto es B.

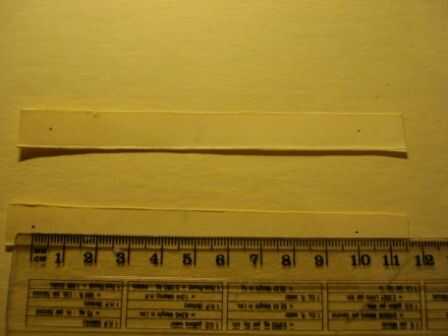

5. Tome 2 tiras de cartón y 2 puntos en cada uno, con la distancia registrada entre ellos. Estos serán los brazos de cartón.

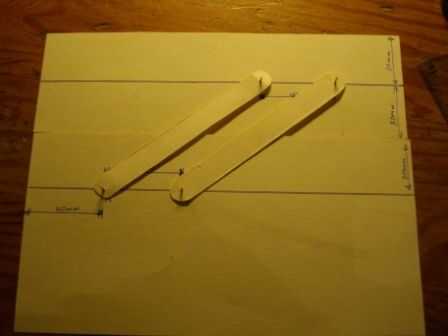

6. escoger un número bonito, he usado 40 mm. Mida esta distancia a lo largo de las líneas de la A y B. marcar los puntos. Los puntos son ahora C y D, como en las fotos.

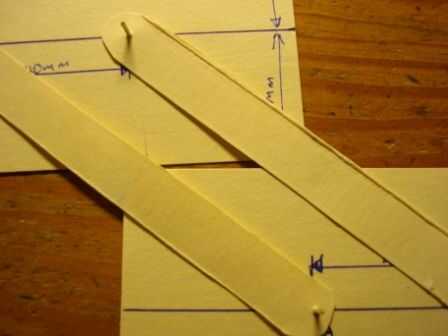

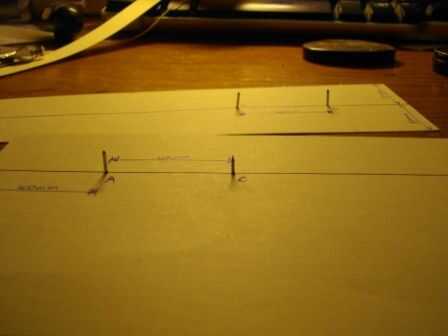

7. Ponga una chincheta a través A, B, C y D por detrás. Luego colocar los dos brazos en las chinchetas, uno entre A y B, el otro entre C y D.
8. le dan un funcionamiento de prueba. Asegúrese de que la superposición está todavía muy bien, y que las cajas son paralelas cuando está completamente abierto. Mi mofa hasta tenía una separación de unos 2mm en el borde delantero, lo que significa que el brazo delantero era un toque demasiado.
Ahora puede transferir estas mediciones a algunos desechos para asegurarse de que todavía trabajan en la madera, o si confías en ti mismo más que hacer, usted puede poner directamente sobre la pieza final.
