Paso 1: ¿Qué diablos está haciendo esta cámara?
Ahora que has visto los resultados, está probablemente bastante confundido. Haré mi mejor para explicar lo que está pasando aquí, pero es muy poco convencional. La película se lleva a cabo en un cilindro en lugar de un plano como en una cámara convencional. Como resultado, el poro está proyectando una imagen sobre un objeto no planos. Esto sí causa distorsión de la imagen, como las líneas de la carretera de manera mirada corta al conducir y largo cuando en la acera. Entonces una vez que la película se desenrolla la imagen aparece aún más distorsionada.
La imagen resultante ha perdido el centro de la escena, y el resto de la escena ha sido contorted desde una imagen redonda en uno rectangular como se indica por las líneas rojas y azules en la imagen de abajo.
Porque estas imágenes resultantes son tan distorsionadas es muy difícil imaginar cómo la escena terminará cuando se prepara para tomar una fotografía. Es casi en su totalidad hasta suerte pero un punto clave es tener la escena completa de objetos, porque cosas suaves como el azul del cielo no pueden mostrar la distorsión de los edificios de forma o no de árboles.

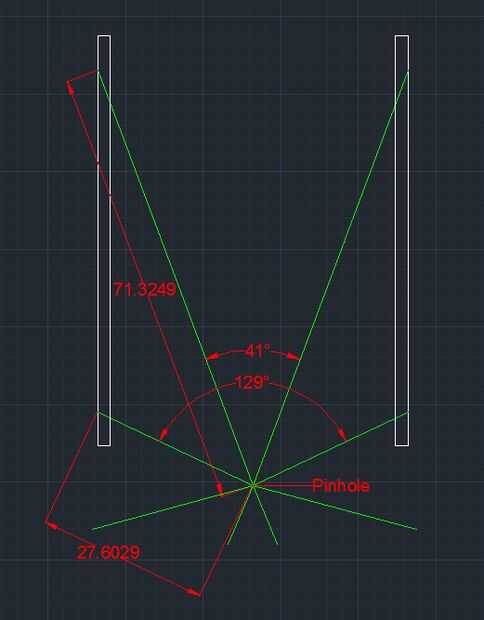

En cuanto al diseño de una cámara estenopeica anamórfico, hay algunas modificaciones a las reglas de diseño del agujero de alfiler. Básicamente, la longitud focal del agujero de alfiler debe ser en el otro extremo de la película, y al final cercano de la película debe ser dentro del cono de imagen máxima que produce el agujero de alfiler. El poro que utilicé es de 0,3 mm de diámetro y en material de 0.003", lo que resulta en un cono de 150 grados de imagen. El diseño resultante capta las cosas en la imagen de 41 de 129 grados del centro.
Puesto que la película está más cerca del agujero de alfiler en un extremo y más lejos en el otro, la apertura efectiva de la estenopeica cambia con esta distancia, pero desde el cine más cercano está en un ángulo más amplio que el agujero de alfiler, diámetro efectivo de agujero se reduce, por lo que no verse sobre expuesta. Su una ciencia imprecisa pero funciona bastante bien.
