Paso 2: El diseño - materiales y herramientas
Ahora, utilicé un cortador láser para cortar mi leña, pero no hay nada aquí que no se podía hacer con una mesa de sierra, empalme del dedo caladora, taladro pedacitos y una sierra de contornear. Si tienes un cortador láser práctico o quieres tenerlo cortado por un servicio de corte láser en línea he incluido un Autocad DWG del diseño. Para las personas haciendo a mano que he incluido una plantilla PDF de las piezas a escala 1:1 para imprimir en papel 11 x 17 o a través de 8.5x11 dos hojas.

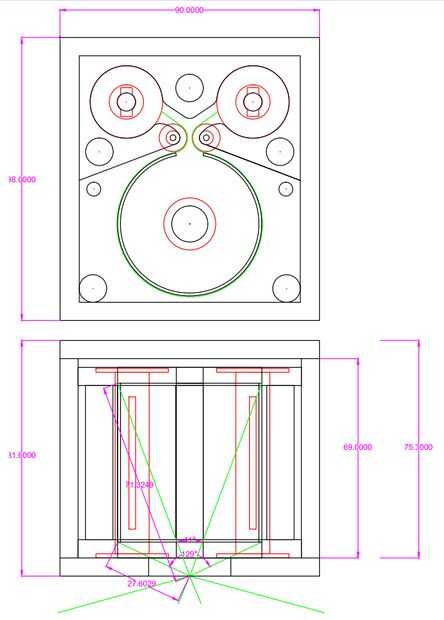

En el archivo AutoCAD, white(black) es la línea de corte y azul es la capa del grabado. El grabado es sólo para marcar algunos agujeros que son pequeñas y deben ser de un diámetro bastante preciso.
Materiales necesarios:
- 5" de ancho x 4' largo x 1/4" espesor álamo Junta Directiva. Debe ser muy plano. Esta madera tiende a deformación mientras que sentado en la tienda así que Compruebe la pieza para asegurarse de que su bien.
- 1 pie de madera espiga de 3/8"
- 0,3 mm de alfiler (DIY o comprados)
- Chapa de aluminio
- 65mm de tubo acrílico de 2" de diámetro exterior
- barra de aluminio de 1 pies 1/ 4"
- 2 x 1/4" anillo de retención
- 2 x arandela de aluminio
- 2 x 10-24 3/4 "tornillo
- 2 x 10-24 tuerca de mariposa
- 2 x 10-24 nutsert
- x 6 # Tornillo de cabeza plana de 4 3/8"
- x 4 #4 3/8" tornillo de cabeza redonda de
- 3 x #4 Arandela
- 1/4-20 tuerca
- 6-32 1/4" tornillo de cabeza plana
- 6-32 tuerca de la bellota
- Hoja de fieltro
- Hoja de espuma de artesanía
- mando de eje de 2 x 1/4"
- Pegamento para madera
- Epoxy
- Pegamento estupendo
- Pintura en aerosol negro
- De la mancha
- SPAR urethane
- Papel de lija
- carrete de película 2 x 120
- soporte de papel para la prueba de la película de 120
Herramientas:
- Laser cutter (o sierra de cinta, plantilla conjunta de dedo, Sierra de mesa)
- Taladro con brocas forstner y surtido de taladro de torcedura
- Herramientas de corte de chapa
- tap de 4-40
- Torno (opcional)
- Diversos otros instrumentos comunes
