Construir una cámara estenopeica anamórfico (3 / 10 paso)

Paso 3: Cortar y pegar piezas

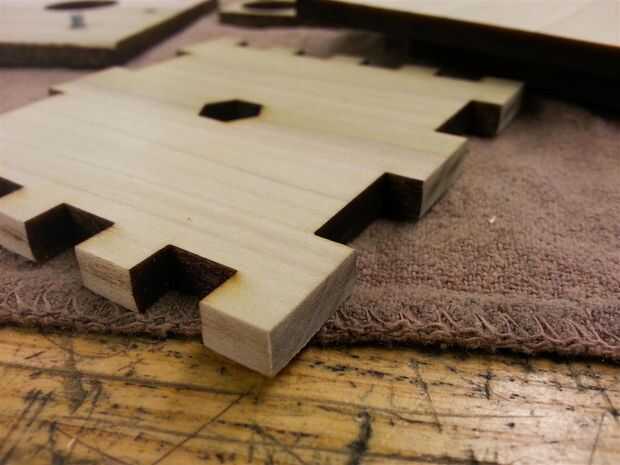

Cortar las piezas de 1/4" álamo usando un cortador láser.  Puede que necesite experimentar para conseguir un buen corte sin demasiado ardiente.  Recomiendo hacer varias pasadas (tomó mi laser de 45W 6 pases) con "Z-offset 0,05 en cada paso.  Si haciendo sin un láser puede utilizar una mesa Sierra caladora para cortar los dedos con unos pocos ajustes.  El resto de las formas se puede cortar con una sierra de cinta o Hanon y una sierra de contornear las partes intrincadas.  Reemplace el orificio hexagonal de la tuerca de 1/4-20 trípode con un simple agujero redondo y solo relleno con epoxi.

Algo debo haber hecho antes de hacer el pegado es perforar un bolsillo profundo de 2mm para anillos de retención en. Utilice una 1/2 forstner broca.  Véase el cuadro 5.

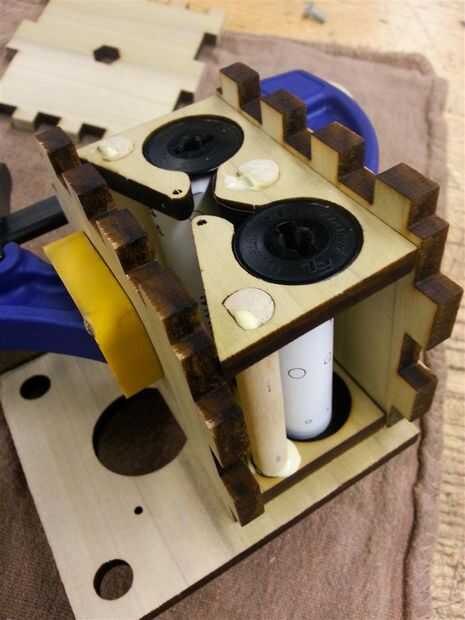

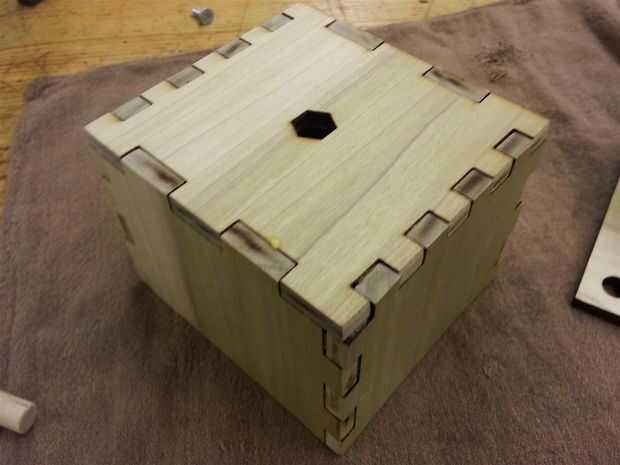

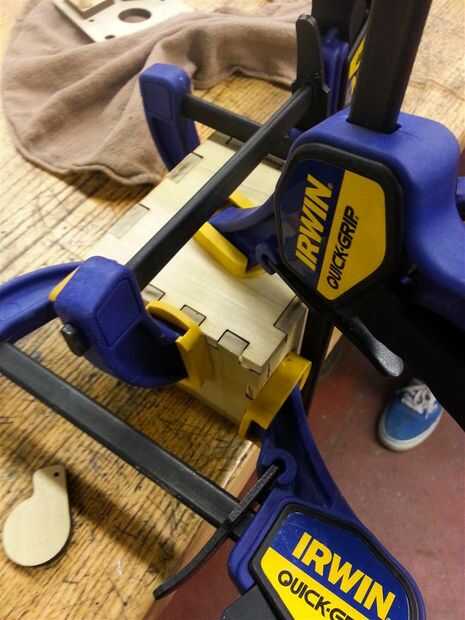

Las articulaciones de los dedos encajan realmente fácil para todas las juntas sean pegadas y fijadas fácilmente.  Cortar tres 2,56" pedazos largos de 3/8" pasador y pulir 1/4" del extremo de las piezas para que encajen en el portacarretes con los orificios de la cara plana. Ver cuadro 4.

Pegamento el portacarretes con los agujeros redondos va en la parte inferior de la tapa de la caja, luego pegar los tacos en los orificios y pegar el otro titular de carrete en la parte superior.
