Paso 4: Soldadura de LED
Para ahorrar espacio, directamente soldado el LED y los componentes a la tarjeta del microcontrolador.

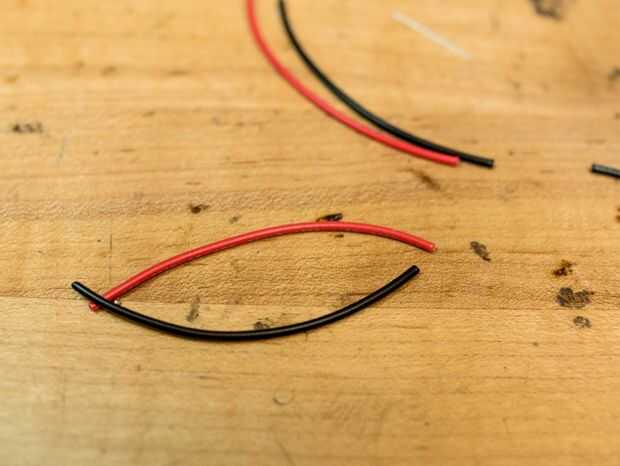

- Cortar cables de 1,5 pulgadas, tira y estaño de la soldadura de ambos lados.

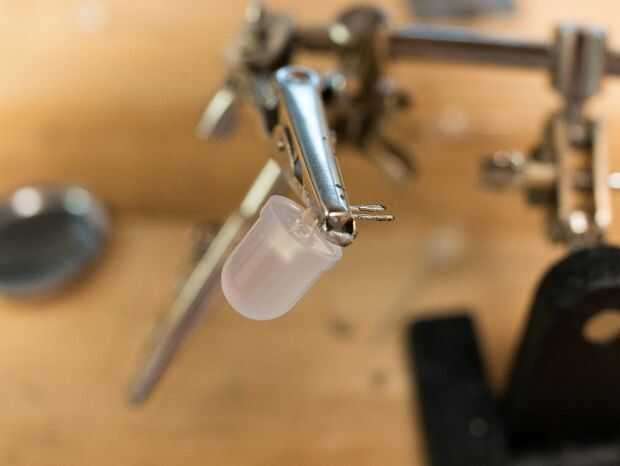

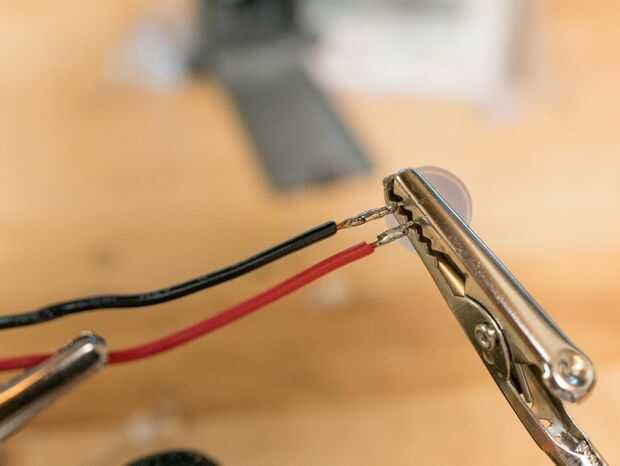

- Cortar cables LED hasta la mitad una pulgada y estaño. Una ayuda soldadura con pinzas de cocodrilo de hace este proceso mucho más fácil.

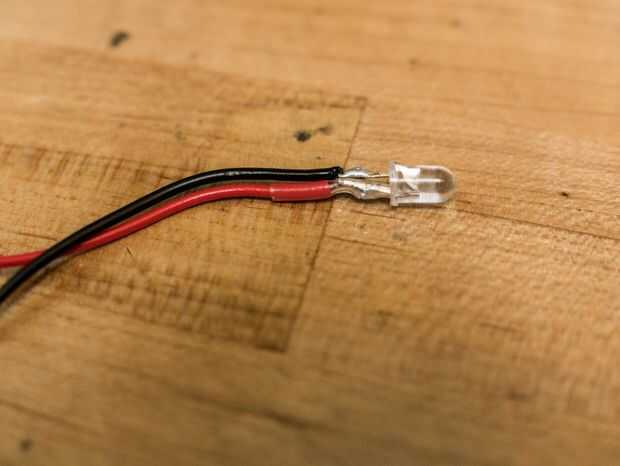

- Alinear los cables y alambre, luego toque su soldador tanto a la soldadura.

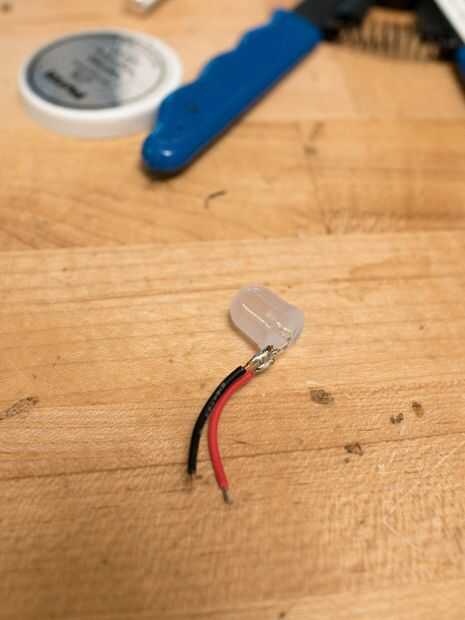

- Aplicar soldadura adicional para reforzar la articulación.
- Opcionalmente puede utilizar envoltorio en un lado para evitar cortos una vez que la parte está conectada.

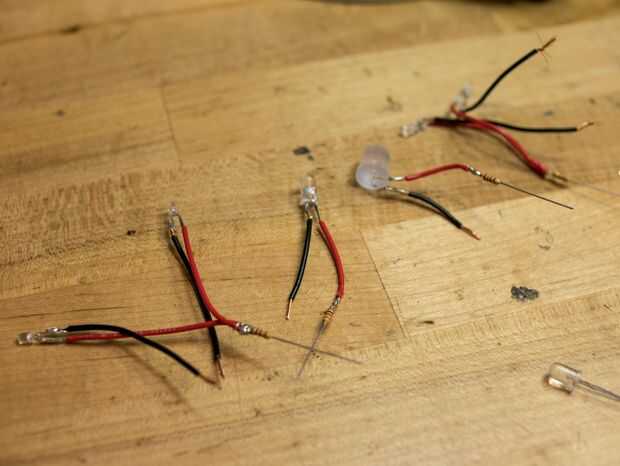

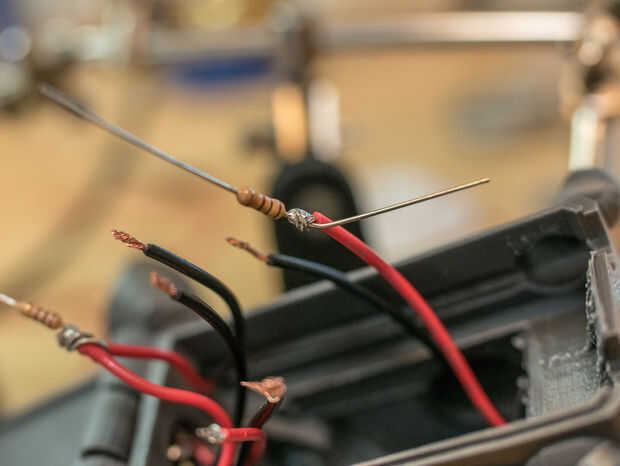

- En el lado del ánodo (en este caso, los cables rojos), enrolle y Solde un resistor de 100 ohm.
Nota para la de 3mm, LED de la deben estar Unidos en primer lugar antes de que se une un resistor, como va a utilizar el mismo pin.

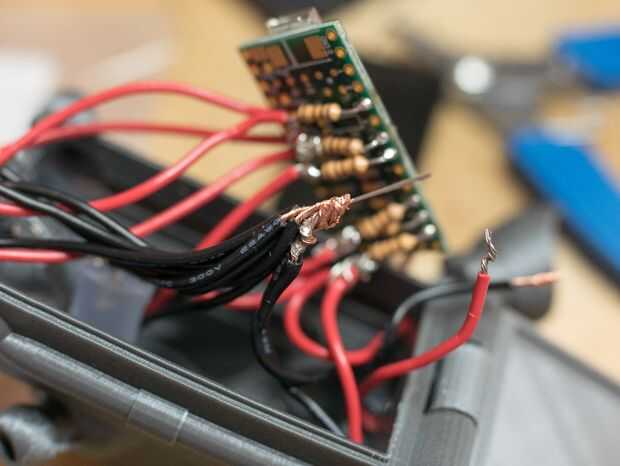

La soldadura de los ánodos resultantes a los pines 3, 4, 5 y 6. Se soldar los pernos restantes más adelante.
