Paso 3: piezas de chapa

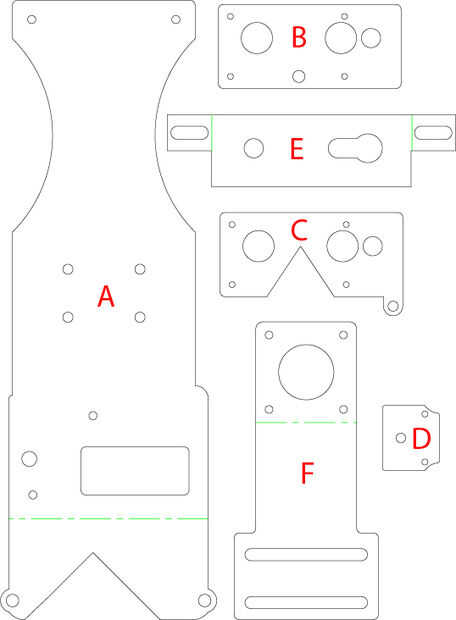

Aquí es una referencia para las piezas de chapa para este kit. Utilicé 3mm hoja de aluminio para la fuerza, peso y rigidez pero es también posible utilizar en lugar de acrílico de la hoja. También cabe considerar usando la placa de acero de la prensa que prensa desliza como este puede contener hilos mejor que el aluminio. Algunas de estas piezas requieren curvas de 90 grados, para que allí están las tolerancias en los patrones de corte. Pensar en conseguir su aluminio anodizado y doblando y golpeando ligeramente los agujeros previamente.
A: marco
B: desplazamiento de la placa superior de prensa
C: desplazamiento placa inferior de prensa
D: desplazamiento prensa mordaza
E: abrazadera de jeringa inferior
F: montaje del Motor paso a paso
N.B. Hay líneas en el. DXF y. Dibujos de AI por donde se dobla 90 grados deben ir, aquí resaltado en verde. Asegúrese de que éstos no se equivocan accidentalmente para líneas de corte. Asegúrese también de comprobar las imágenes de la Asamblea para ver qué dirección hay piezas están dobladas.
