Paso 1: Comprensión de los circuitos
Mi aplicación es un compuesto de tres circuitos de regulador lineal, dando tres voltajes disponibles. El circuito básico de (un voltaje) se muestra a continuación, se utiliza el circuito estándar por todas partes. Aquí es una muy buena explicación video del circuito básico y la teoría detrás de él, producida por Afrotechmods.
La foto del subsistema de suministro de arriba muestra el circuito regulador lineal básico. El circuito le da una agradable tensión incluso que es ideal para aplicaciones de baja carga, como sus proyectos de Arduino. Los reguladores lineares son comúnmente clasificados hasta 1A.

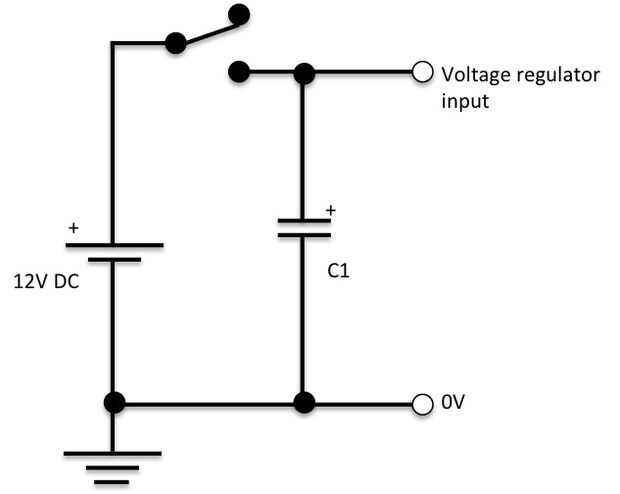

Esta construcción se compone de cuatro subsistemas. La primera es la fuente de alimentación de la batería, con el primer condensador de filtrado (a la izquierda C1 en el circuito básico) y un interruptor (diagrama del subsistema de energía). El condensador de filtrado hace el trabajo para todos los subsistemas del regulador, por lo que necesitamos sólo una vez.

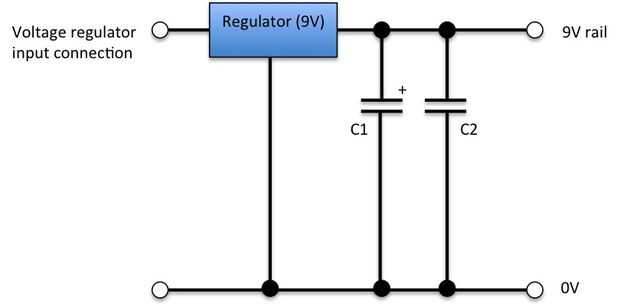

El siguiente es nuestro circuito de regulador de 9V (diagrama del subsistema de 9V). Esto produce nuestro carril de salida 9V, que conectará a los conectores de 9V o conduce a.

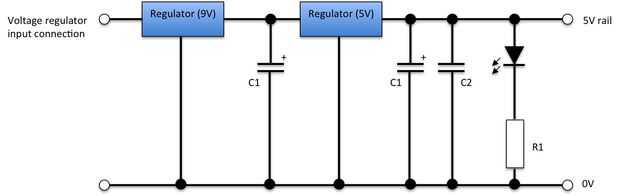

La entrada de subsistema de 5V se conecta al mismo lugar que en el subsistema de 9V (diagrama del subsistema de 5V). Éstos funcionan en paralelo para que la carga en el carril de 9V no puede comprometer la fuente de 5V. La salida es un buen lugar para poner su energía LED. Puedes ver que el regulador de 5V es precedido por un regulador de 9V. Cuanto mayor sea la caída de tensión, mayor será el calor de salida de los reguladores. Por lo tanto, pasar de 12V a 5V causará cierta acumulación de calor. Podemos compartir la carga y así potencia calorífica mediante el uso de un paso intermedio de tensión con el regulador de 9V, solo cargado el regulador de 5V. El condensador entre ellos ayuda a prevenir cualquier superposición de onda entre los dos reguladores (sólo para la buena medida). 5V y 3.3V carriles sólo deben suministrar circuitos de luz-actual; nada demasiado intenso. Finalmente, los 3,3 v suministro puede bajó el riel de 5V, que nos da el cuarto subsistema (diagrama del subsistema de 3V3).

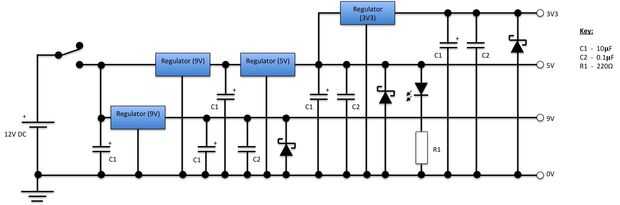

Cada carril de salida tiene dos condensadores de filtro de ruido de frecuencia (ondas) de sus respectivos reguladores alta y baja. Un diodo de shotkey se puede también poner en reversa, paralelo con los condensadores de salida en cada riel. De este modo circuitos produciendo tensiones de espalda-edificio no volar nada. Poner todo junto y terminar con el esquema total que se muestra arriba.
