Paso 2: soldadura

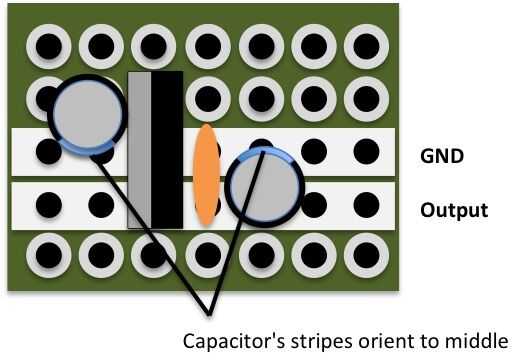

Cuando haces tu espacio de soldadura, los reguladores individuales aparte para facilitar la disipación de calor. Unos pocos centímetros está bien. Usted querrá mantener sus condensadores de filtrado como cerca de sus reguladores como sea posible, preferiblemente en primer plano si usted quiere colocar un disipador de calor a la parte posterior (plano). Pasador del 'GND' de su regulador debe ser en el medio, así también asegurar el pasador (rayados) negativo de 10μF condensadores orienta al centro del regulador. Si tienes pistas de side-by-side en su tabla de rendimiento, puede colocar las clavijas 'Tierra' y 'Salida' en las pistas. Todo esto puede verse por encima.
Al soldar el compartimento de la batería, te recomiendo hacer desmontable de la placa principal. Si tienes el conector 9V en el soporte de la batería y el conector que está muy bien. Si no, te recomiendo poner los conectores entre la caja de la batería y la tarjeta. Así, usted puede separar el soporte de la batería entera sin desoldarlo. Si usted decide utilizar cabeceras PCB para los rieles de voltaje de salida, soldarlos en una tarjeta separada, por lo que se puede montar plana en el interior de su caja de proyecto. Ya sabes cuánto espacio necesita para tablero, disipadores de calor y las baterías, es un buen momento para conseguir tu caja de proyecto. No olvide que necesita espacio para montar el interruptor, LED y puertos, así como permitir la acumulación de calor, así que asegurar tiene un margen de exceso.
