Paso 3: Montaje de los componentes

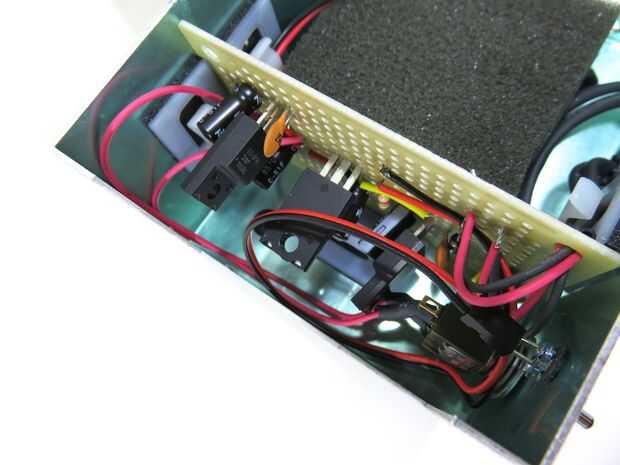

Voy a dejar el diseño externo y la estética para usted. Sólo Recuerde usar tubería de encogimiento de calor siempre que soldar cables a los terminales (como la alimentación del interruptor) para evitar cortocircuitos. También es una buena idea para permitir su PCB para ser desmontables. Clips del cable pegajoso pueden utilizarse para hacer una ranura para mi junta a sentarse en.

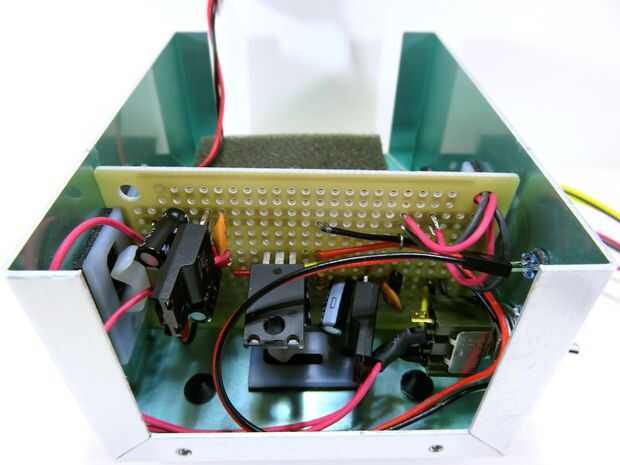

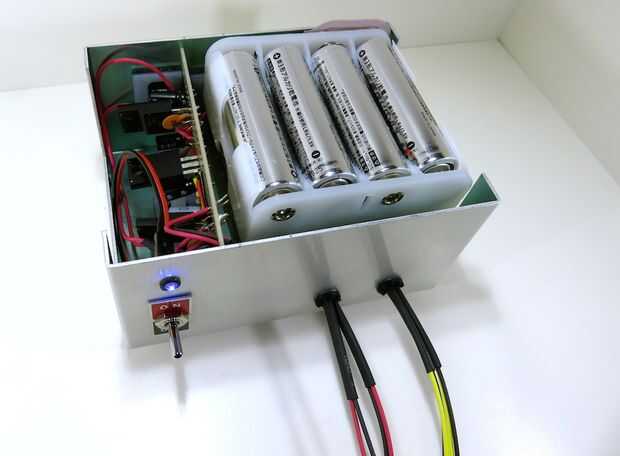

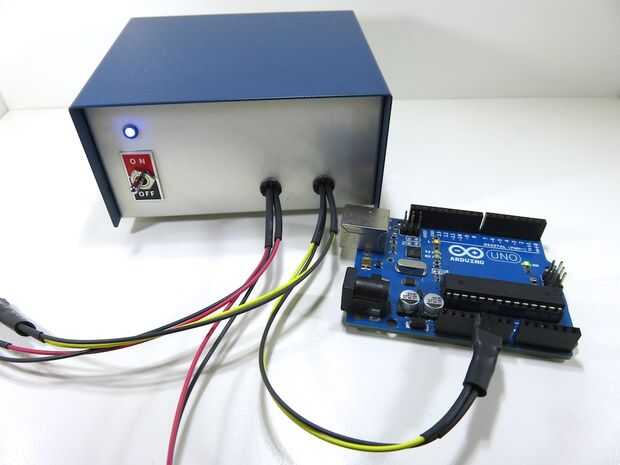

También se puede ver que el tablero actúa como un divisor. Así, si mueven las baterías que no dañar los componentes vertical. Si su diseño coincide con el anterior, agregue un bloque de esponja a la sección de batería para amortiguar. Así las baterías están elevadas por encima de puertos los cables externos y presiona a la tapa, sujetándolos una vez cerraron. Recuerde, las juntas son pesadas así que necesita ser seguro. Mi producto final (arriba) tenía salidas de 9V y 5V, con espacio para añadir los 3.3V regulador y cables más adelante si decido.
Así que, ahí lo tienen. Un 9V, 5V y 3.3V estable de la fuente que puede tomar en cualquier lugar sin los adaptadores país o cables de repuesto. Si usted está volando y el peso es un problema, siempre pueden aparecer las pilas lo que es súper ligero.
Agradecimientos
- Muchas gracias a Afrotechmods por gran videos explicando circuitos del regulador de tensión. Yo recomiendo a estos.
- Gracias también a esta lata Altoids construyen para su diseño inspirador.
