Paso 1: Prototipo del circuito

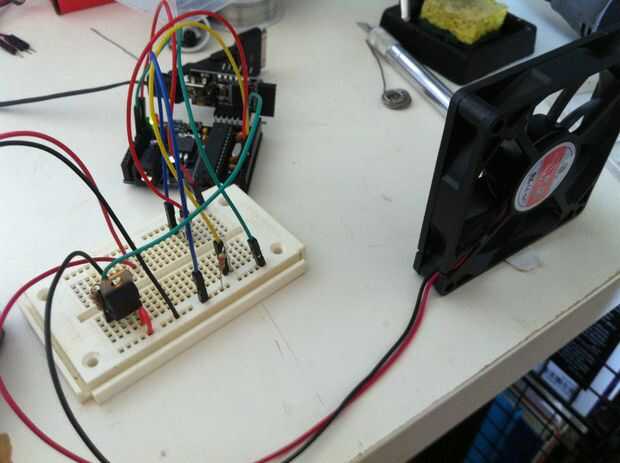

Ayuda a protoboard el circuito, en primer lugar. Una maqueta del circuito de Fritzing es proporcionada. Si usted compró su emisor de infrarrojos y un fototransistor de Sparkfun, entonces puede no ser obvio cuál es cuál; intente enchufar en la corriente de 5 voltios DC (de tu Arduino, tal vez) en serie con la resistencia de 1 k y viendo a través de una cámara digital (por ejemplo, su teléfono celular.) Mientras que es invisible al ojo humano sin ayuda, las cámaras digitales pueden ver muy práctico especialmente si son filtradas mal (ya que son más.) El LED infrarrojo es el que se ilumina con un color púrpura. El fototransistor no se enciende en absoluto. Recuerde que un LED sólo funciona en una dirección; con el ánodo conectado a la energía y el cátodo a tierra. Normalmente, la cabeza larga es el ánodo.

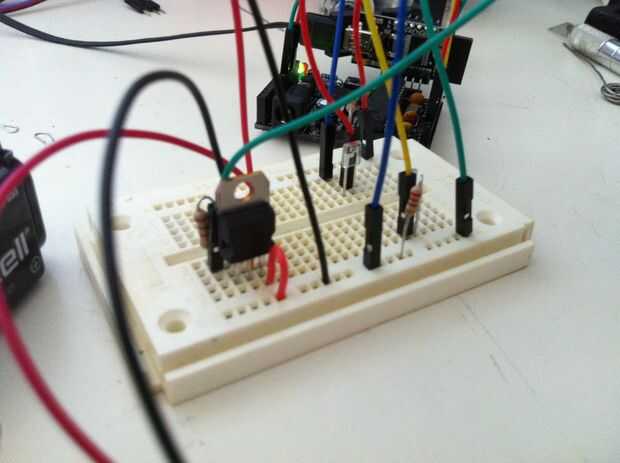

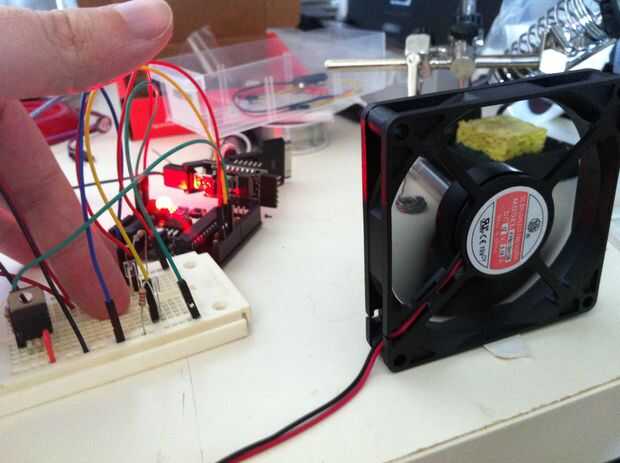

En esta configuración, se utilizan tres pines de Arduino. PIN 3 proporciona alimentación al LED. Pin 2, como entrada, detecte la presencia o ausencia de los rayos directamente. Pin 5 suministra corriente a la "base" del TIP120, que permite actual para fluir del "colector" a "emisor" y activando el motor del ventilador. Resistencias en serie con el LED y el TIP120 impiden demasiado corriente que fluye a través del microprocesador delicado. La resistencia y el fototransistor forman un divisor de tensión que se de entrada a la Arduino en presencia de luz IR.
