Construir una gato basura caja del ventilador con Arduino (3 / 5 paso)

Paso 3: Construir el circuito

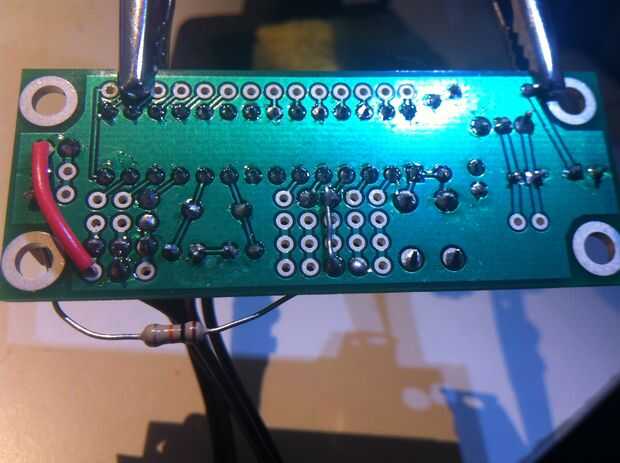

Una vez que tienes el circuito para arriba y funcionando, es el momento de transferirlo a algo más permanente que el protoboard sin soldadura. Hay un montón de opciones. Adafruit Industries hace protoboard con orificios de cableado como breadboards solderless así que usted puede transferir el circuito tal como usted lo hizo, con la adición de algunos cables para que puede colocar el emisor de infrarrojos y detector en la entrada del refugio de la caja de basura. O puede utilizar el perfboard simple disponible en Radio Shack y hacer las conexiones por aplastamiento soldadura entre pads adyacentes ("soldadura puente"), usando poco corridas de alambre, o doblando las puntas de los componentes ellos mismos.

Esto es donde tus habilidades de soldaduras serán realmente entran en juego, ya que va a ser un desafío para unir todas estas partes de la manera correcta y en un paquete pequeño. Si nunca has soldado antes, esto podría no ser el proyecto para que usted pueda aprender - empezar con alguno de los Instructables en soldar cosas.

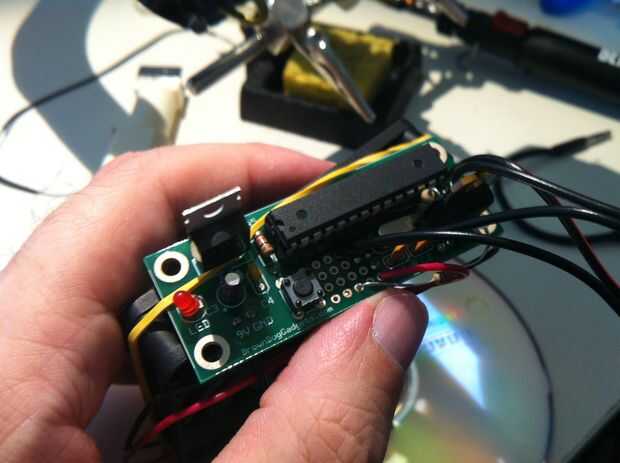

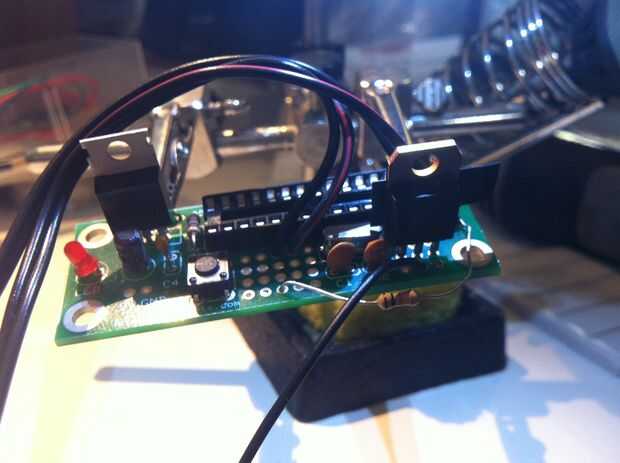

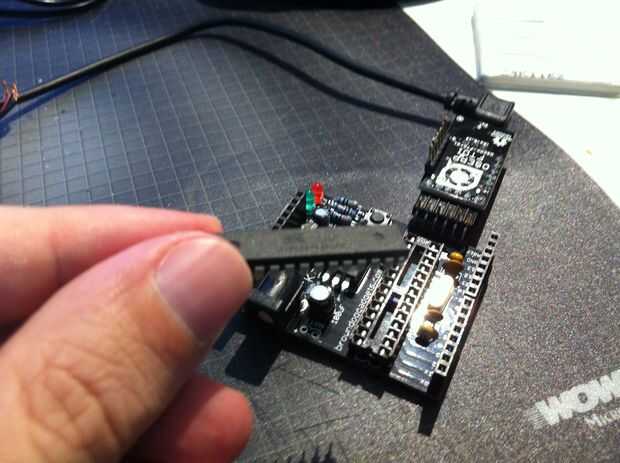

Decidí mover mi circuito para un Chibiduino, una placa Arduino-compatible barata y pequeña Gadgets de perro marrón. Lo que me gusta de él es que hay suficiente espacio de creación de prototipos en la Junta a soldar en el circuito sin necesidad de adornos colgando del tablero. Ahora, ese espacio viene con una desventaja, no hay ningún encabezado de programación en el tablero, por lo que la única forma de programar es mover físicamente un Atmega328 programada a toma de Chibiduino de otro tablero. Así que programé un Kameduino, luego cuidadosamente forzadas por el microprocesador y se insertan en el Chibiduino. (Recuerde insertar el IC derecho; Alinee la muesca en el chip y el zócalo).
