Paso 4: Ruta/taladro varios agujeros

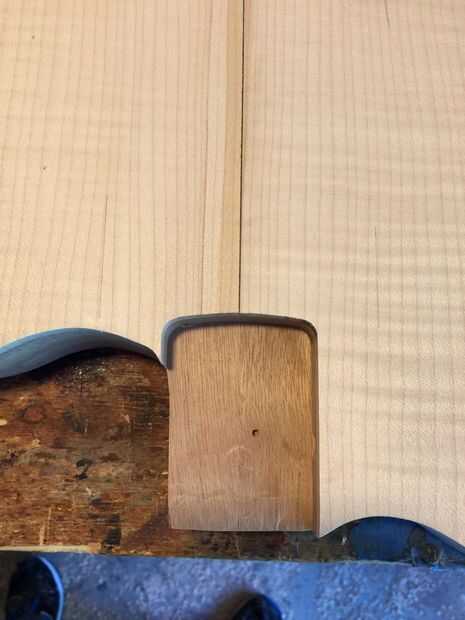

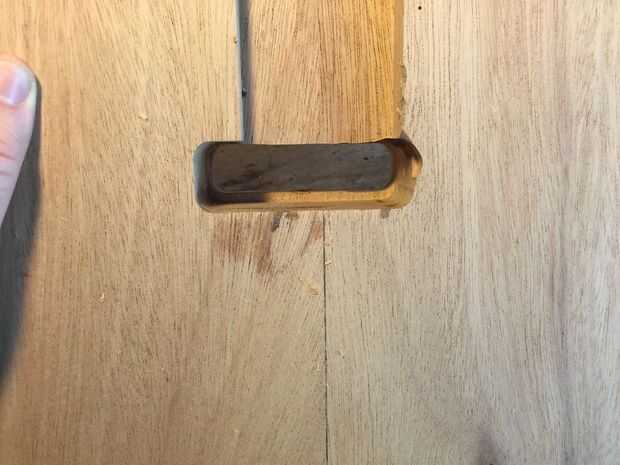

Cuello bolsillo
- Medir 3" abajo de la línea de centro del borde superior de la zona del bolsillo cuello y márquelo
- De marca, medida 28mm izquierda y márquelo
- Alinee la plantilla enrutamiento del bolsillo del cuello con la línea central y estas 2 marcas y fíjelo a la parte superior con cinta de doble cara

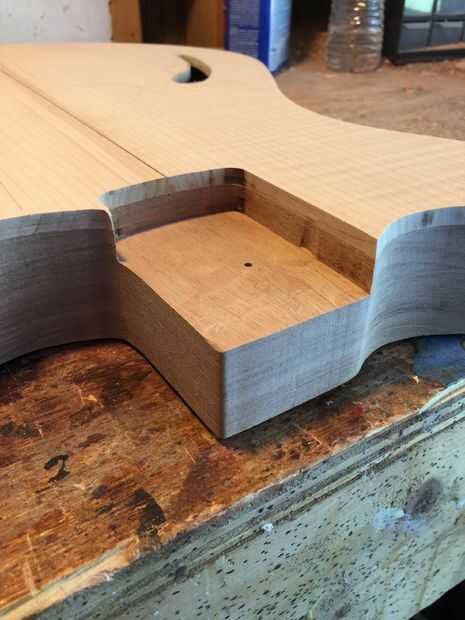

- Con la 1/2" patrón de bits, la ruta del bolsillo del cuello a una profundidad de 5/8"
Varias pasadas, hacia la derecha ruta, procure no ding la plantilla al levantar el router
F-agujero

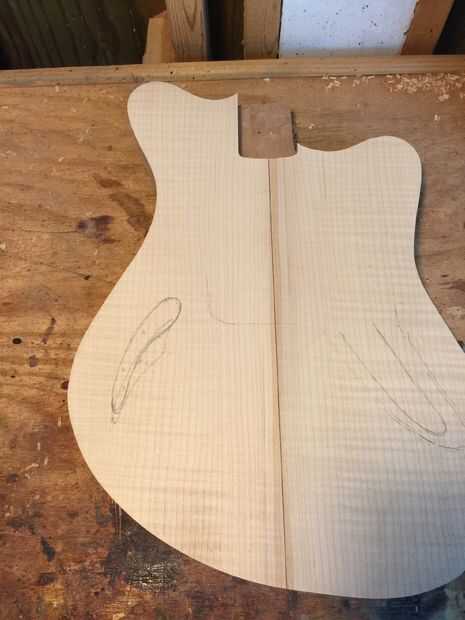

- Decidir sobre la forma de su f-agujero y dibujar en la parte superior

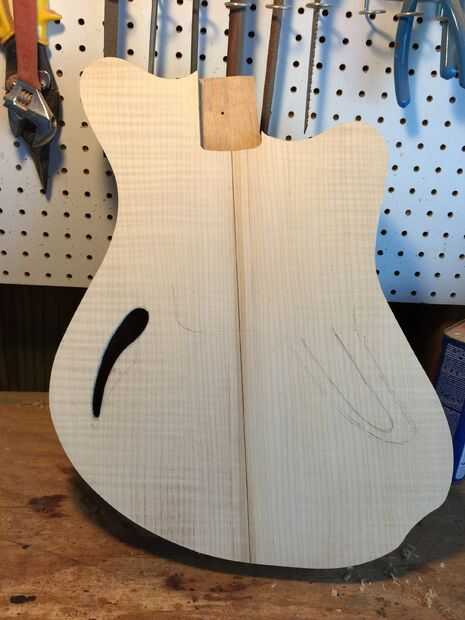

Un agujero de f puede ser tan simple o lujo que quieras: tradicional estilizado "f", unos agujeros redondos, un rayo... Sólo asegúrese de localizar y tamaño para que no golpear la pared exterior, viga de centro o puente - Con el 1/4" poco recta, ruta f-agujero
Las agujas del reloj enrutamiento, paso 1 debe ser bueno, tener mucho cuidado, es muy fácil de atornillar para arriba la parte superior irremediablemente con un desliz aquí - Limpiar las líneas a mano con papel de lija y los archivos

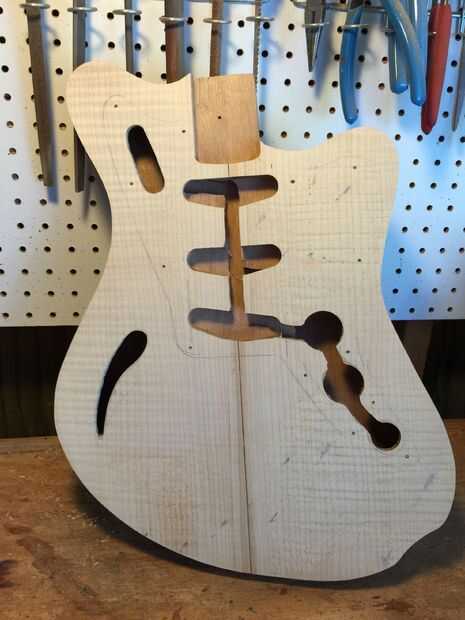

Interruptor de pastillas de macetas

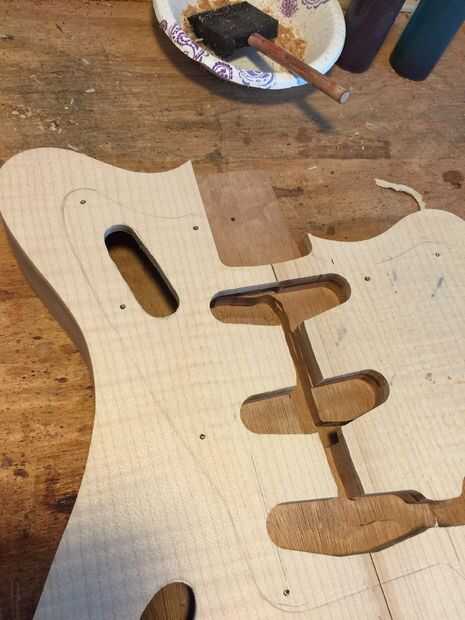

- Colocar el golpeador y marca el recogida, control y ubicación del tornillo
- Alinee la plantilla de recolección con la línea central y lugares marcados, y las cavidades de la recolección con un poco de patrón de rodamiento de la parte superior de la ruta
Tipos recolección que cuelgan del golpeador (solo bobina, humbuckers, mini-humbuckers), ir tan profundo como quieras; tipos de recolección que se adhieren al cuerpo directamente, medir el espesor de la pastilla y por consiguiente de la ruta. Desde el cuerpo atado o profundidades de enrutamiento estándar se pueden encontrar - Utilice una broca para el agujero del jack de salida de 1" forstner

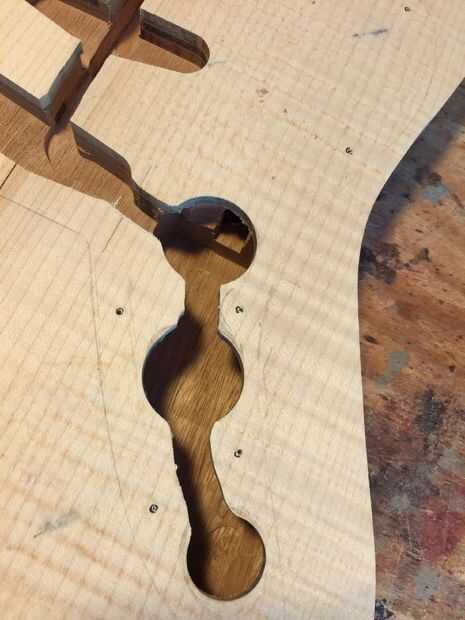

- Uso 1 1/2" forstner bit para los baches de la ruta
- Con el 1/4" bits, la ruta 1/2" conexión de canal entre los agujeros
Asegúrese de dejar un montón de madera alrededor de los orificios de tornillo de golpeador - Con la misma broca, un agujero para el interruptor de selector y un canal de conexión de la ruta a la cavidad de recolección del cuello
Si está utilizando un conmutador sólo puede perforar el agujero con una broca forstner
Puente
- Medir el cuello de la tuerca en el traste 12; doble que la longitud para obtener la longitud de escala
Escala de longitud = la distancia entre la tuerca y las silletas del puente - Medida del cuello de la tuerca en el borde inferior
Ésta es la longitud de diapasón - Restar la longitud del fingerboard de la longitud de la escala
Esta es la distancia desde el borde inferior del bolsillo cuello al puente de - Medir esa longitud la línea centro de la parte inferior de la cavidad del cuello y haga una marca
- Alinee la plantilla de enrutamiento puente superior a esta marca y la línea central y fíjelo

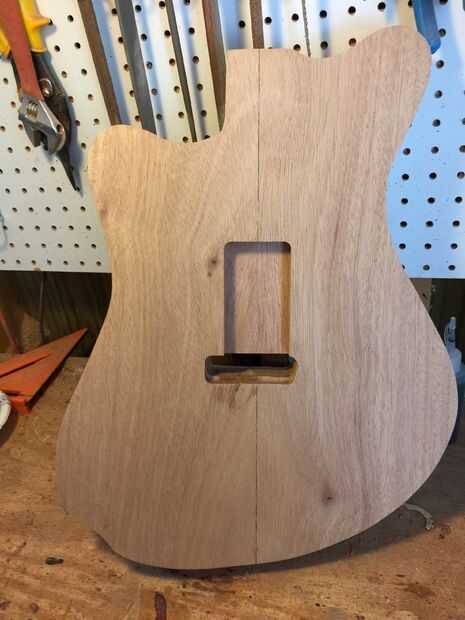

- Con el 1/2" patrón de bits, la ruta la cavidad tan profundamente como sea posible
Cuando la broca puede ir no más sin el mandril golpear la plantilla, retire la plantilla y utilizar la pared ya encaminan como guía
La cavidad será más larga en la parte posterior que en la parte delantera; esto es por diseño, por el bloque de trémolo que podrás girar cuando
Esto es para los resortes y la garra de primavera
Perforar varios agujeros
Tamaños tornillo variará basado en sus partes; mi tornillo de la placa del golpeador y la espalda son #4, tornillos de montaje del puente son resorte uña tornillos y #8, #6 y tornillos de cuello son #10. Tamaños de orificio piloto se puede encontrar aquí.
- Taladre agujeros guía para los tornillos golpeador

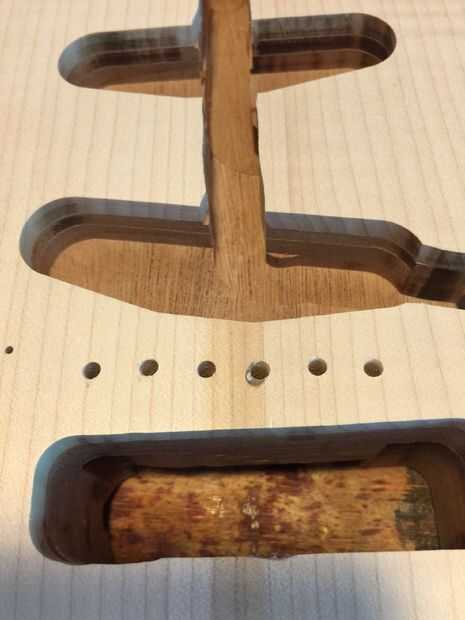

- Taladre agujeros guía para el puente de los tornillos de montaje en la parte superior
Es de vital importancia que estos estén alineados correctamente; si no, el trémolo no funcionará correctamente, hasta ajustar los tornillos de fuera cuando intenta participarlo - Taladre agujeros guía de la placa de la cubierta posterior

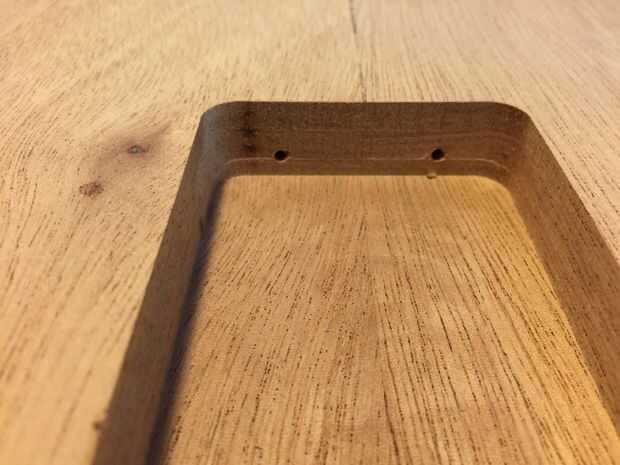

- Perfore orificios piloto para la pinza de resorte

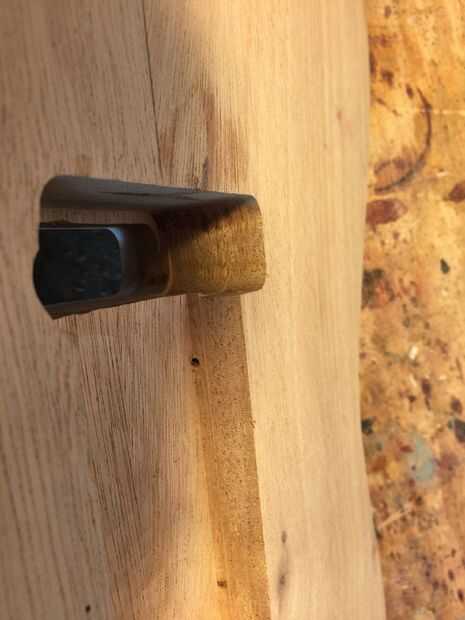

- Perfore un orificio de 1/4" de la cavidad del resorte de puente en la cavidad de control

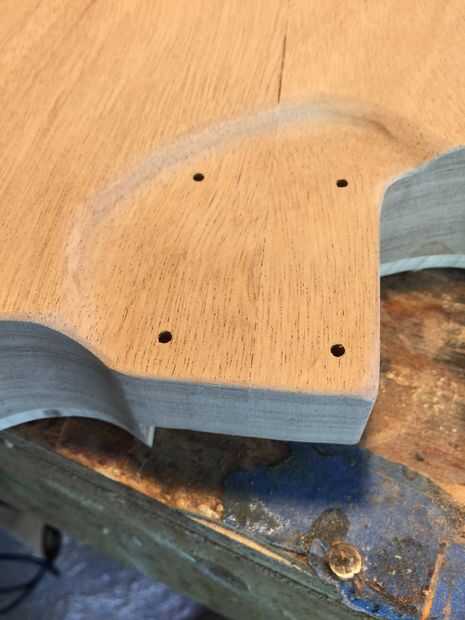

Esto es para el cable de tierra puente - Taladre agujeros guía para los tornillos de cuello

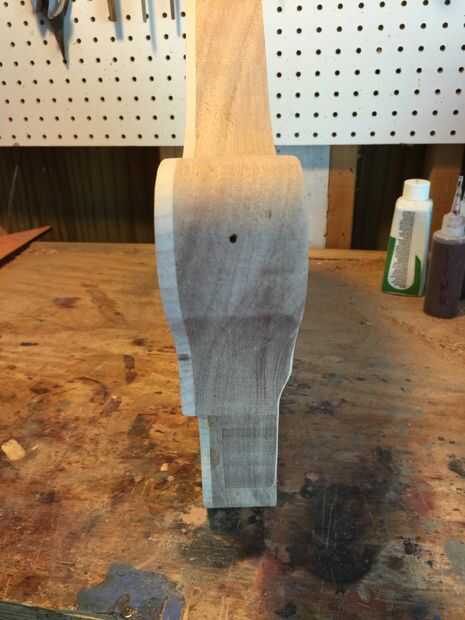

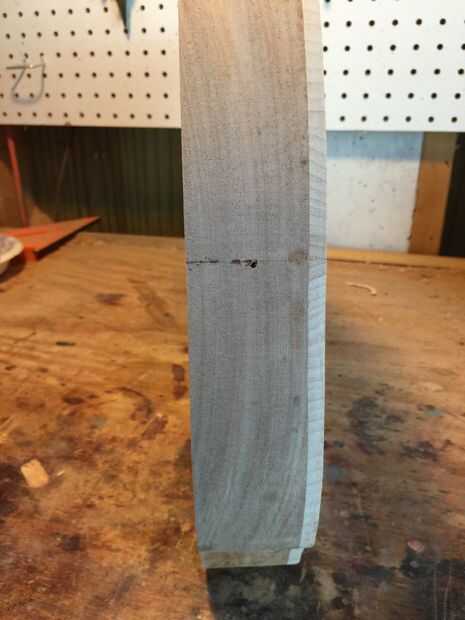

que perforar estas 1 bit tamaño más grande que la recomendada (3/16 en lugar de 9/64), para reducir el esfuerzo de torsión al montaje del cuello; todavía hay suficiente "mordida" para mantener el cuello en su lugar, pero se reducen las posibilidades de ajuste/remover el tornillo. Plantillas para perforación de tornillo de cuello pueden encontrarse en línea. No estoy usando una placa de montaje, los tornillos avellanados y utiliza arandelas. - Taladre agujeros guía para los botones de la cinta en el pico del cuerno superior izquierda y la línea de centro en la parte inferior

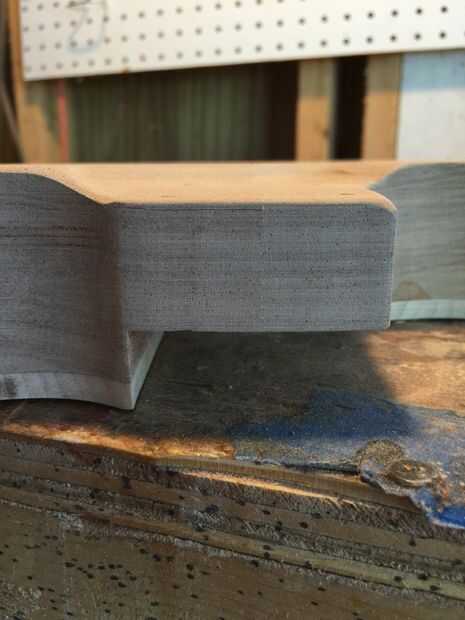

- Me gusta un tacón más fino, para enrutarse hacia abajo unos 3/8" alrededor de él y mezclado en el resto de la espalda con un poco de ronda

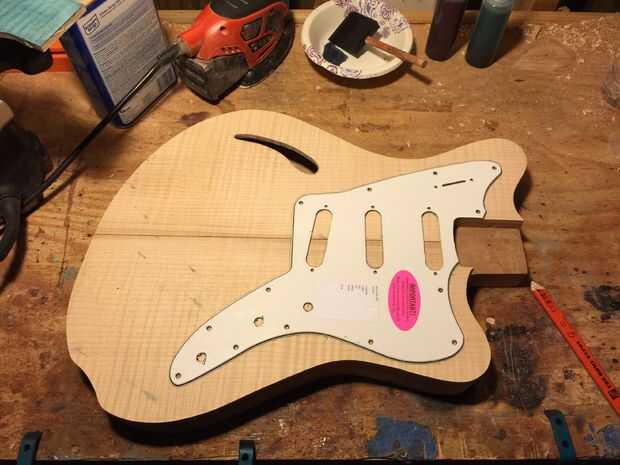

- Porque estoy usando un golpeador de la Jazzmaster, y Jazzmasters típicamente tienen un puente tuneomatic-tipo montado en el golpeador, también tenía que remodelar el golpeador un poco para el puente de estilo Strat
