Paso 10: Alambre de todo
* No enchufe ningún poder antes de conectar los motores PAP. Conectar o desconectar los steppers y poder a los controladores paso a paso se fríe la tarjeta de conductor.

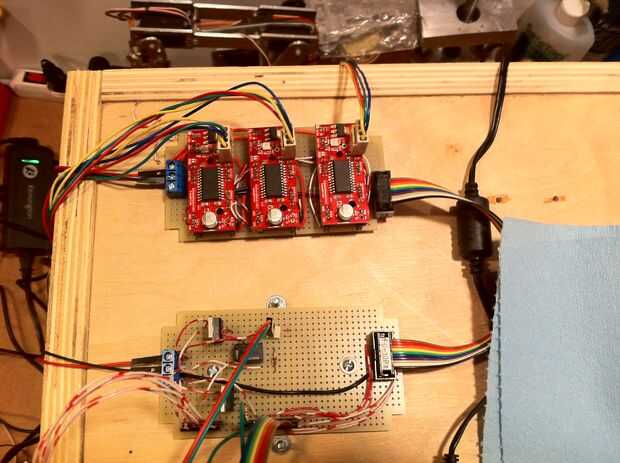

Conectar los steppers para el Easydrivers.

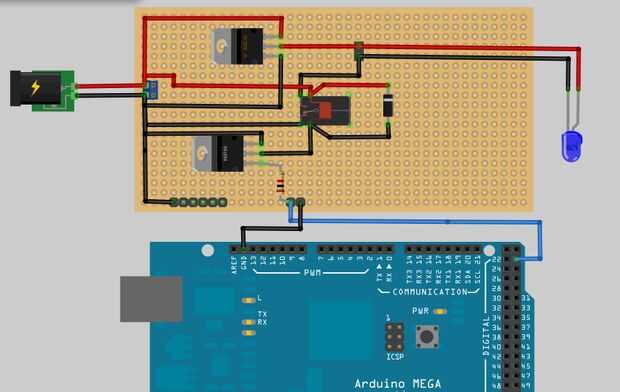

Conecte el láser a los 3.3V encabezado para él en el tablero de láser.

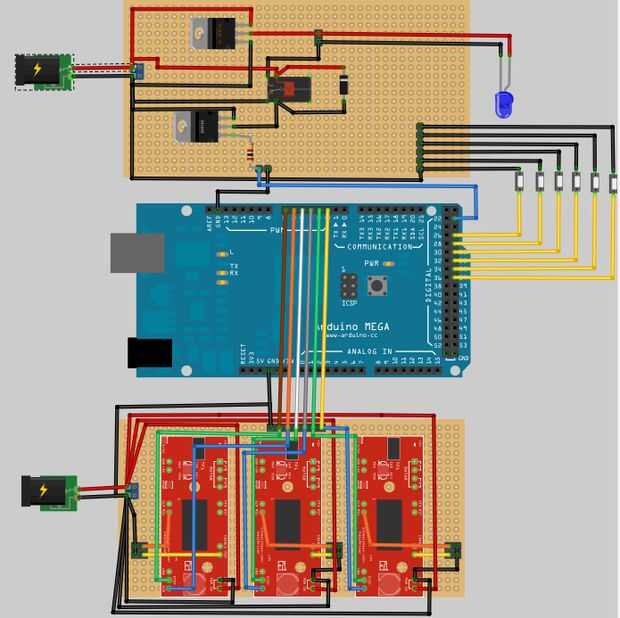

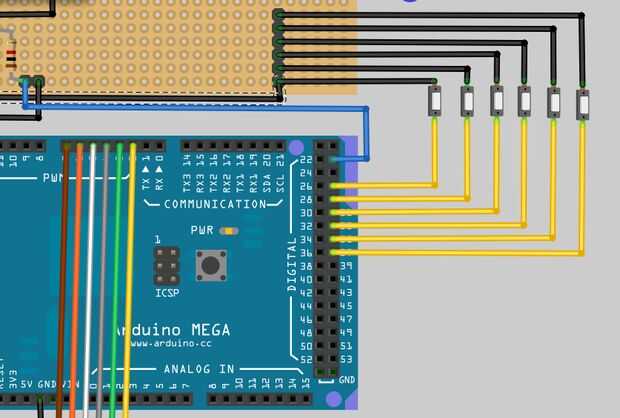

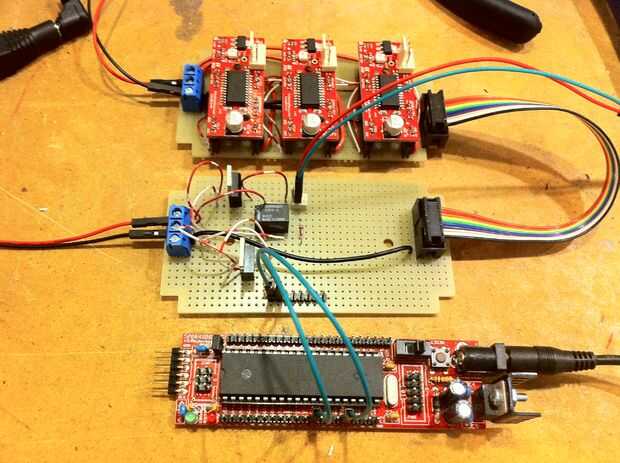

Conectar la tierra para los fines de carrera y luego la señal a digitales pins en el Sanguino. He utilizado 17-22.
Conectar las patillas paso y Dir a la Sanguino. Usé 2-7.
Conectar la clavija de láser en el Sanguino. He utilizado el pin 23.
Hacer seguro a tierra de la placa del laser y el tablero paso a paso están ambos conectados a tierra en el Sanguino.
Conecte todas las fuentes de alimentación. 9V para el tablero del laser, 9V de Sanguino y 12V - 24V para el tablero paso a paso. Conectar todos ellos a una regleta para controlarlos todos a la vez. Podría un encabezado en el tablero de láser de alambre y luego conectarlo al pin Vin en Sanguino a la energía a partir de ahí si quieres.
Conectar los 5V cable USB FTDI el Sanguino. Está marcado con los colores de los cables. Si usa un Arduino Mega sólo use un cable USB normal.
