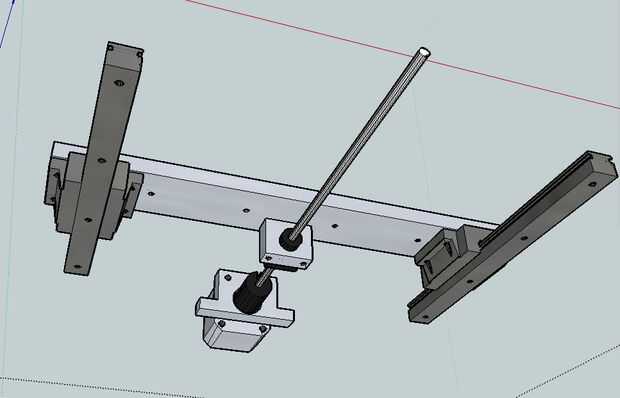

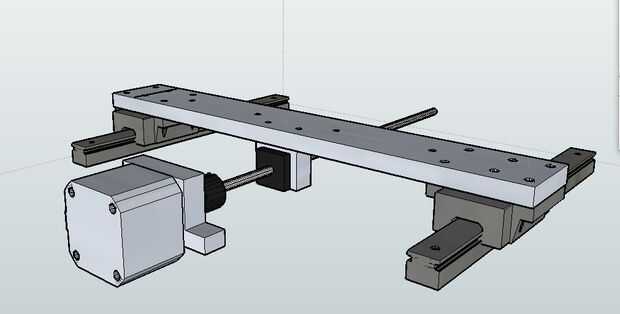

Paso 2: El eje de Y
Los bloques vienen con una pieza de plástico donde va el tren, esto mantiene los rodamientos en su sitio. No lo saque. Al poner el bloque del cojinete en el carril sólo empuje la pieza de plástico hacia fuera con el carril. Si tienes que sacar el bloque de la presión del carril del carril con la pieza de plástico hasta la forma de la guarnición vino.
Algunas de las fotos tienen rodamientos para apoyo en el extremo de las barras de Acme, encontré que no eran necesarios debido a la corta longitud de la barra.
Si la orden de la Asamblea no funciona bien o si tiene preguntas acerca de cualquier cosa me avisas y modifico el instructable para incluir los cambios.
Utilice gafas de seguridad láser de 405 nm láser. Este láser es suficientemente fuerte como para causar daño de ojo permanente.
Cortar todas las piezas en el molino. Los planos de piezas se unen como archivos dxf y el archivo de sketchup está allí también.

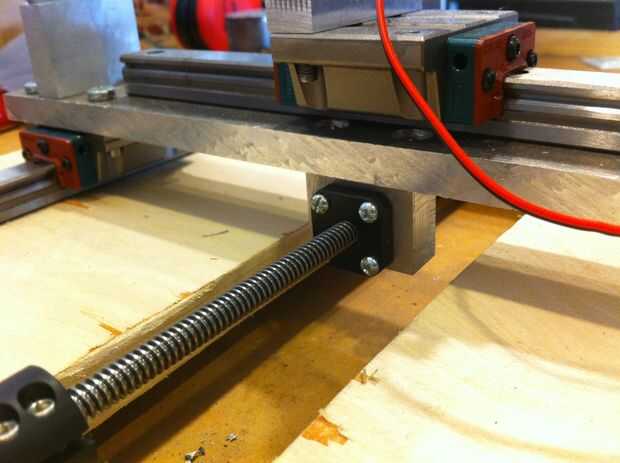

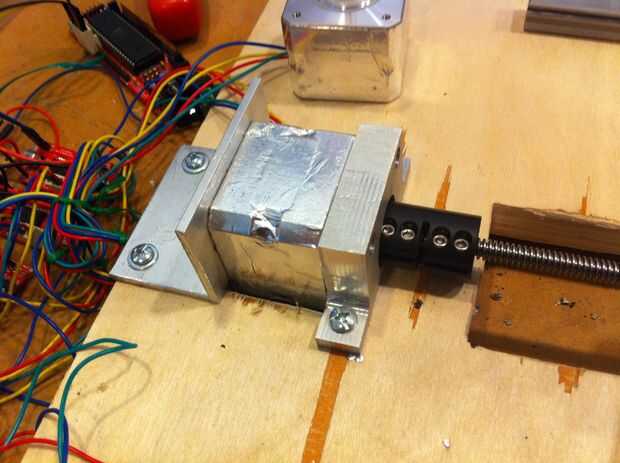

Perfore agujeros en las bridas de montaje paso a paso y el borde del bloque de tuerca Acme. Véanse las notas de la imagen anteriores.
Inserte la tuerca Acme en el bloque de montaje y marque los orificios. Perforar hacia fuera y toque con un 4-40 grifo o perforación los más grandes y usan tornillos lo suficientemente largos para pasar y una tuerca para mantenerlos.

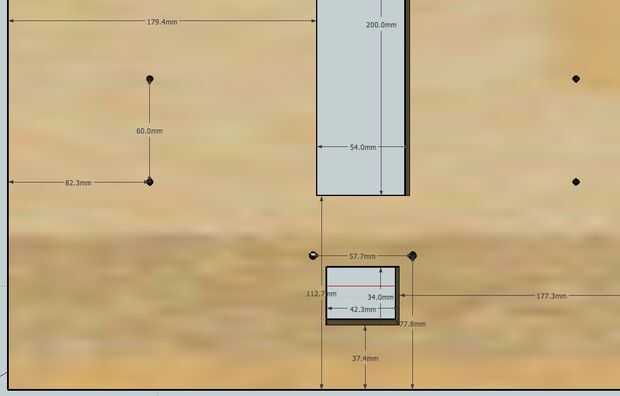

Vea el dibujo sobre cómo cortar la parte superior de la caja.
