Paso 6: Terminar el cuadro de

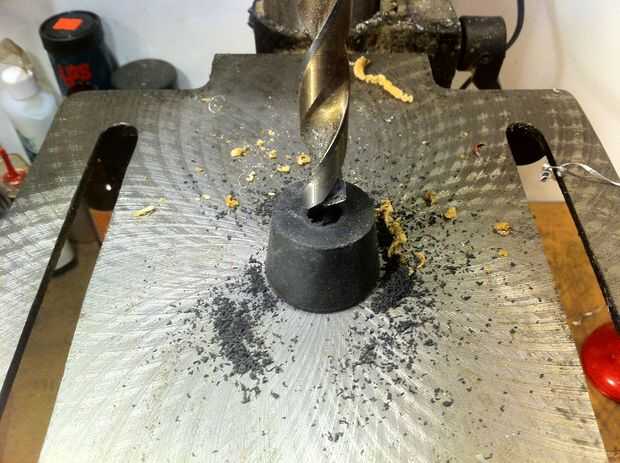

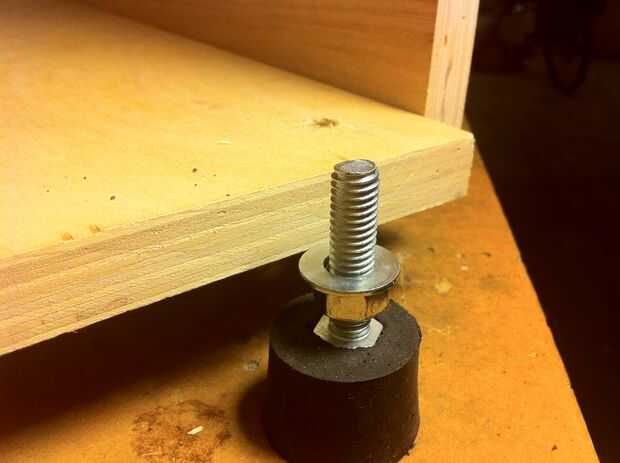

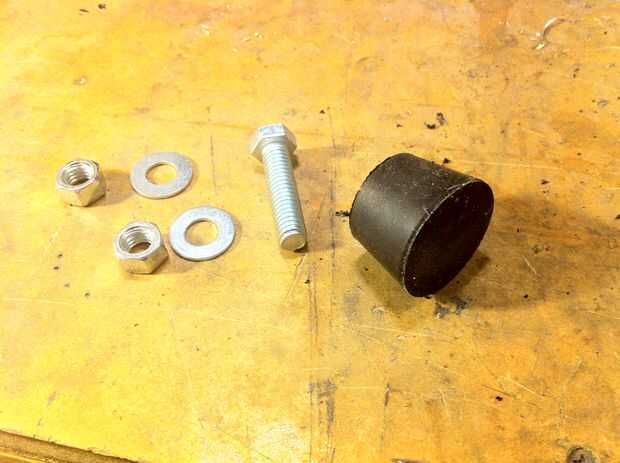

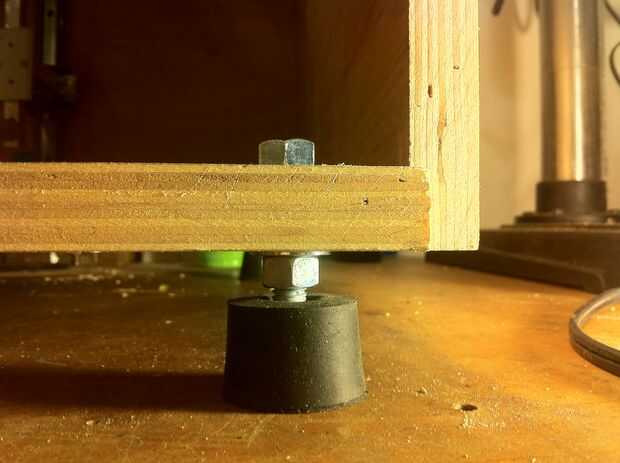

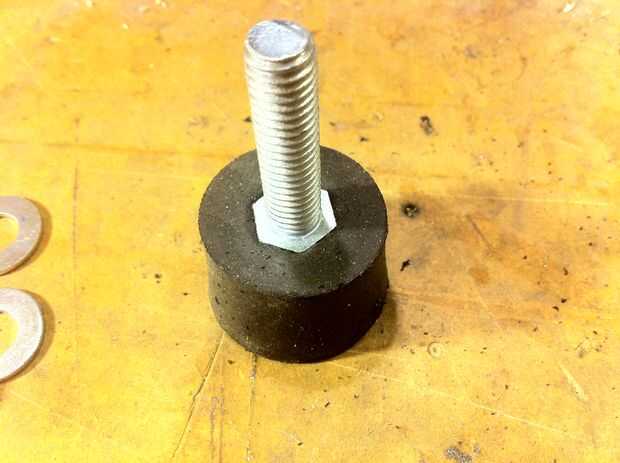

Puede utilizar almacén comprado patas niveladoras o hacer simplemente con un tapón, tornillo, 2 arandelas y 2 tuercas. Siguen las fotos de arriba. Taladro justo en el tope de lejos bastante para caber la cabeza del perno entonces taladro los agujeros en la parte inferior de la caja. Utilice una burbuja de bullseye nivel al caso, colocando en el centro de la parte inferior luego gire la tuerca de fondo en cada pie para conseguir el nivel del caso.
Corte tres 9"(cerca de 228mm) longitudes de varilla de ACME. Limar los extremos para que los hilos se forman bien a hilo de rosca en las tuercas ACME. Que tenga que usar un archivo pequeño triángulo para formar la rosca a una forma utilizable.

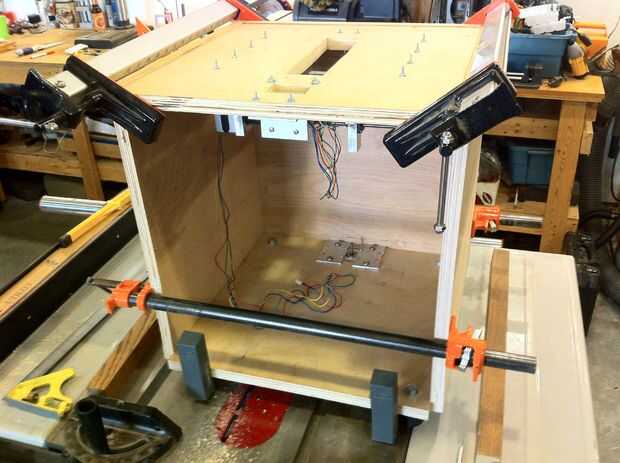

Una vez el caso se puede conectar el carril linear del eje Z en la parte posterior de la caja. Primero montar el eje Z entero incluyendo el carril linear, la varilla ACME y el acoplador ACME. Deslice el enganche en el eje de paso a paso. El ferrocarril debe quedar al ras con la parte posterior de la caja, si no entonces puede que necesite ajustar la posición de los pasos de Z.

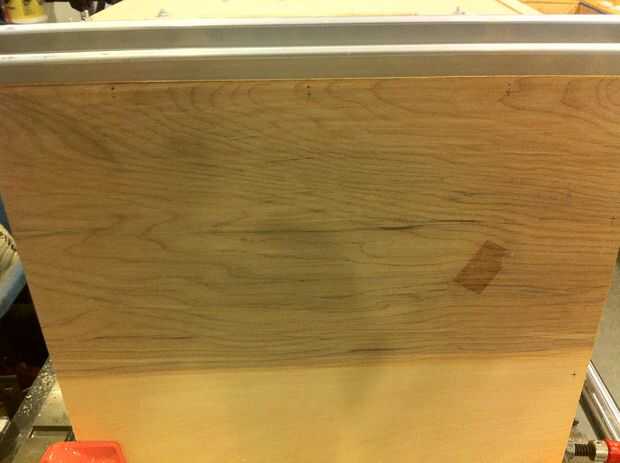

Coloque el larguero sobre dónde está en las fotos de arriba y marca los 4 lados. Tome que la Asamblea de la Z vuelve a salir. Medir el carril del extremo al centro del primer agujero y luego el espacio entre los otros agujeros y marque las líneas en todo el contorno del riel en la parte posterior de la caja. Encontrar el centro de sus marcas en la parte posterior de la caja y trace una línea hacia abajo. Donde las líneas cruzan Perfore orificios de montaje del riel del eje Z y luego montarlo.

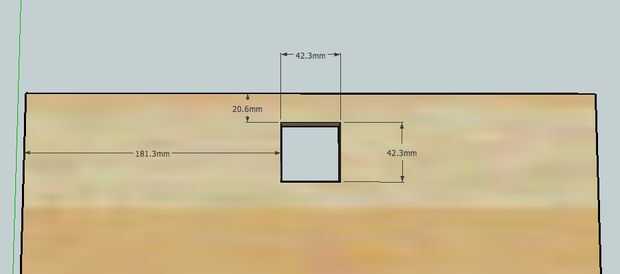

Perfore un agujero en la parte superior lo suficientemente grande para los conectores de 4 pines de los steppers ir aunque.
