Paso 7: Paso a paso tarjeta de conductor
Esperemos que los dibujos y fotografías tienen sentido, me avisas si es necesaria la aclaración. Este fue mi primer uso de Fritzing , por lo que no es tan bonita como yo probablemente podría hacer. El archivo Fritzing se coloca por debajo.

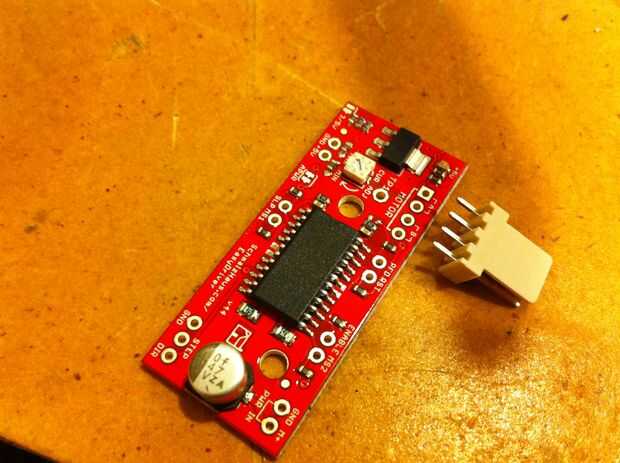

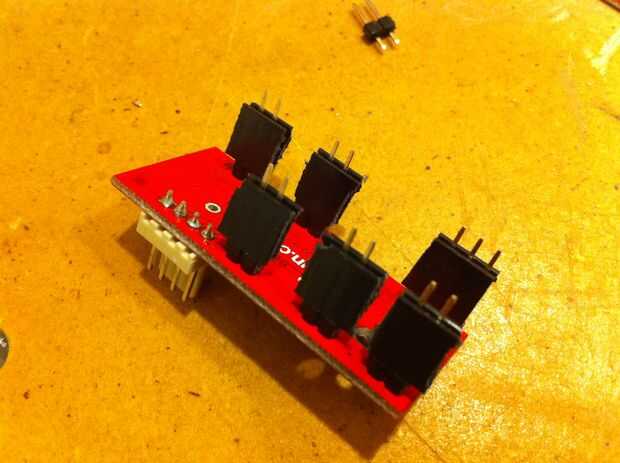

Comience soldando los conectores de 4 pines polarizado en el Easydriver paneles en la parte superior. Luego de la soldadura de los pernos macho encabezado en los otros agujeros en el Easydrivers en la parte inferior *.
* Una cosa que debería haber hecho es poner los pasadores de encabezado marcados MS1 y MS2 en la parte superior, por lo que fue fácil al puente a tierra o la soldadura de algunos encabezados en el protoboard para puentes. Terminé queriendo cambiar el microstepping desde el valor predeterminado de 8 paso microstepping. He añadido estos puentes a los dibujos, ahora.

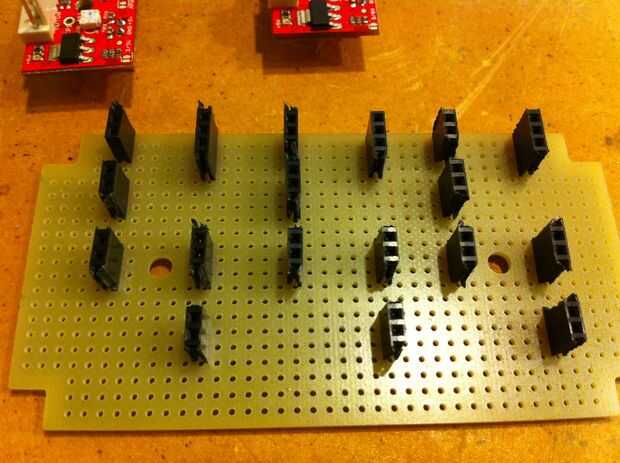

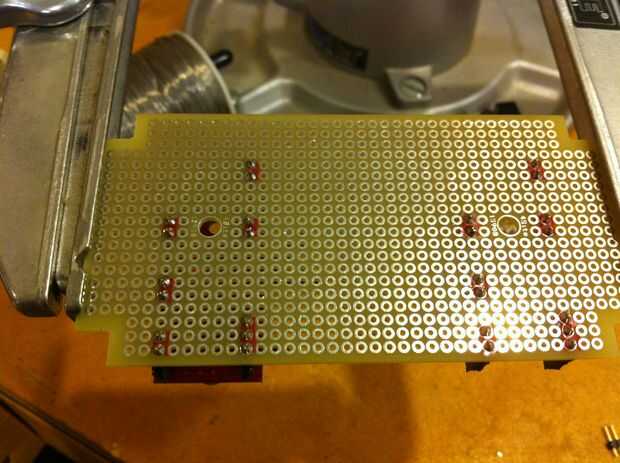

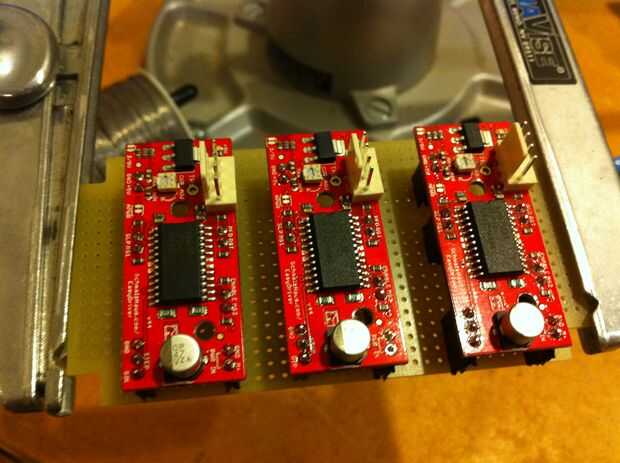

Una vez que los jefes hombres soldados, corte las femeninas para emparejar luego ponerlos en las clavijas macho y colocarlos en el protoboard espaciada con suficiente espacio para trabajar.

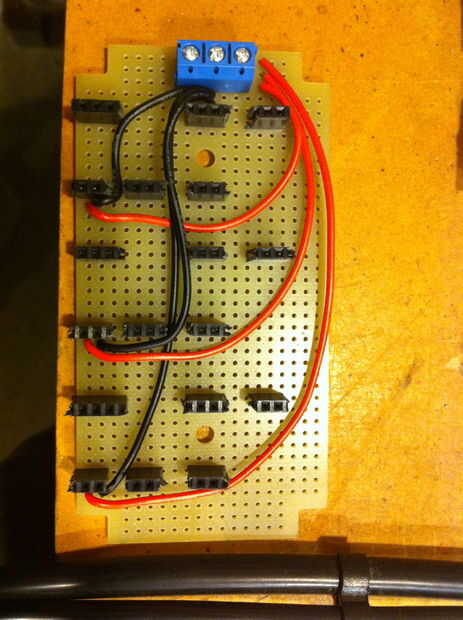

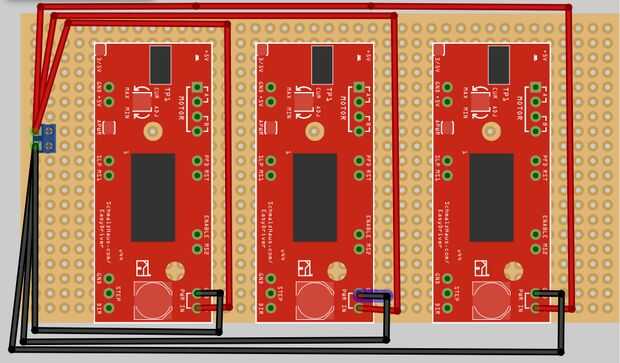

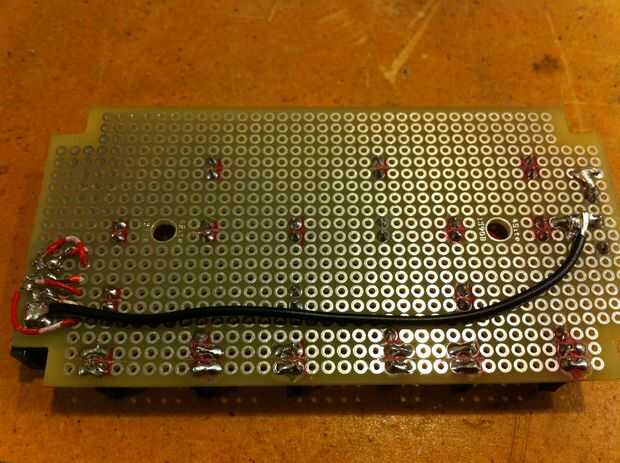

El tornillo de terminal a un extremo de la soldadura y alambre encima de ella hasta cada una de las cabeceras de la Pwr en el Easydrivers. Marca + y - en el terminal de tornillo.

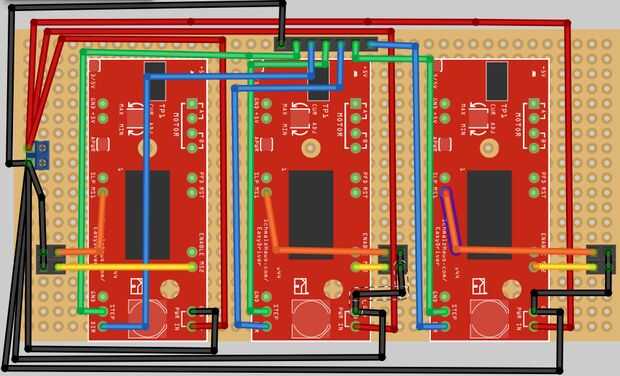

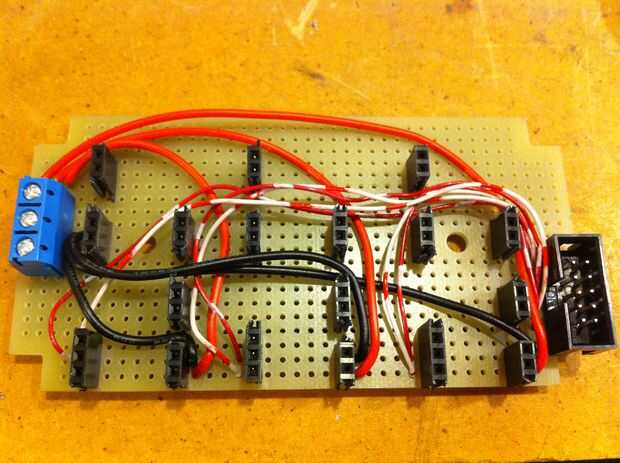

Usé un cable de 10 pines encabezado y cinta para pasar los 6 pernos de paso y la dirección y la tierra a la Sanguino. solo podría poner una fila de encabezado regular para pasar las señales hacia el Sanguino. Olvide conectar la tierra de los tableros diferentes juntos.
Los colores de los cables para los pares de bobina en mi steppers son amarillo + azul y verde + rojo. Verificar sus pares de bobina paso a paso siguientes estas instrucciones. Los headers polarizados hembra a los cables de paso a paso utilizando los pares verificado para sus steppers de la soldadura.
Los dibujos muestran encabezados para la selección de microstepping. Estoy usando pasos de media para el eje X e Y y está funcionando bastante bien. Para utilizar paso a paso medio pone un puente en el pin de ms2 a tierra.
