Paso 8: Tablero de conductor del Laser

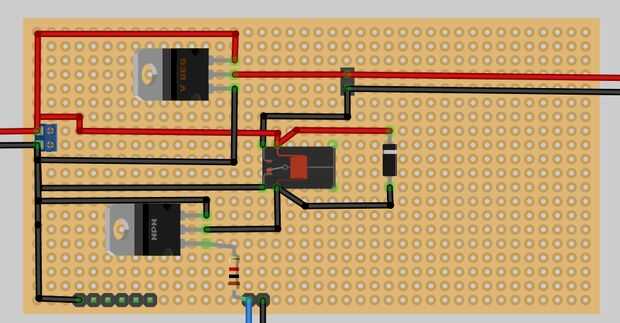

Los dibujos de abajo son un poco diferentes a lo que han atado con alambre, pero debería funcionar. También se podría poner todo esto en una tabla, este fue el Consejo más grande que tenía en mano.

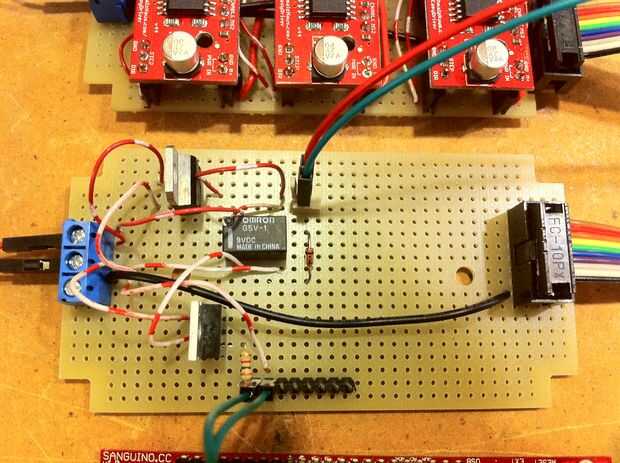

El tablero de conductor del Laser toma 9V de una fuente de alimentación de pared verruga para conducir el Relais y el LD33V 3.3V regulador de voltaje que alimenta el láser. El transistor TIP120 conmuta el relé que cambia el terreno del láser para activar o desactivar.
