Paso 13: Topes - montaje
Se tiene que montar la cama caliente en la base de la cama. Puede que desee para alambre según el siguiente paso antes de esto - o simplemente montar temporalmente por ahora. Estamos utilizando resortes entre la cama y soporte a nivel de la cama cuando calibramos - así que asegúrese de que añadirlos cuando la altura de la cama contra el tope del eje y. (buscar ebay "reprap springs" encontrarlos)

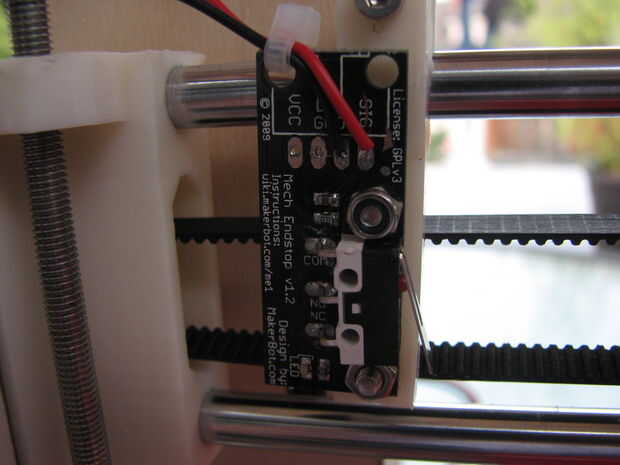

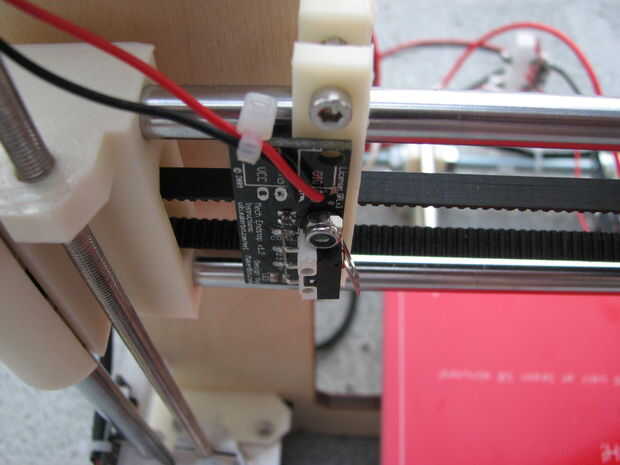

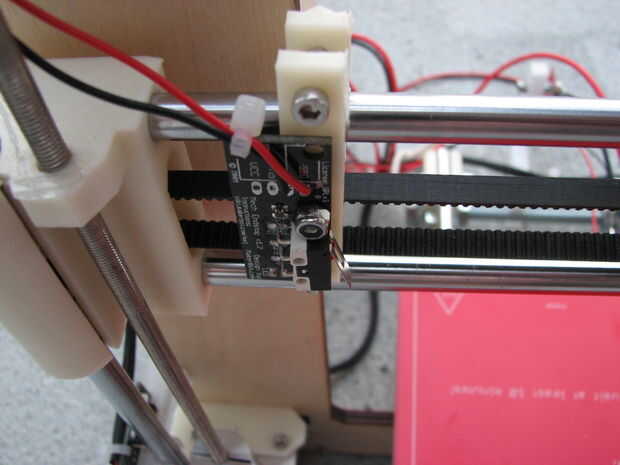

Eje x: Utilizamos el montaje de parada final "vainilla" para el eje x. Clips en la varilla lisa 8mm superior y se enfrenta hacia abajo. Puede ajustarse de izquierda a derecha para obtener la posición correcta de la posición del eje x

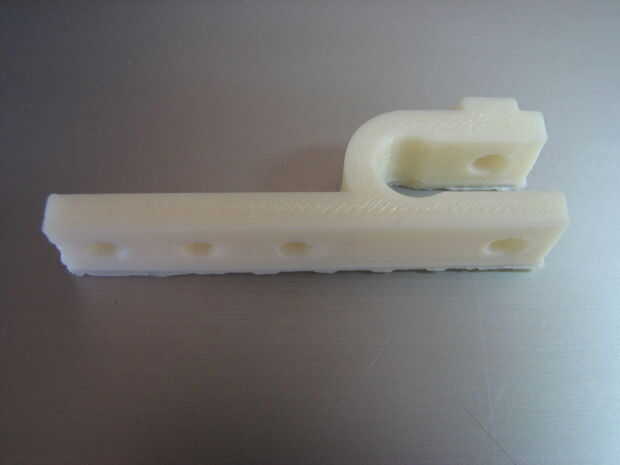

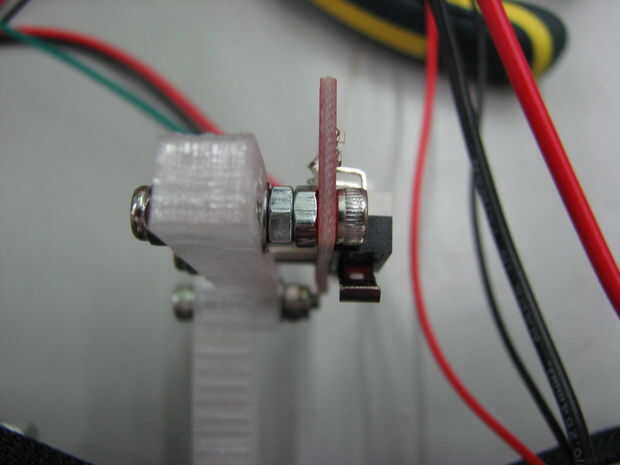

Eje: Puesto que no podíamos montar el soporte tope vainillado tuvimos un miembro de nuestro hackspace imprimir nos estediseño. Se sienta detrás de la impresora y es regulable tanto hacia arriba y hacia abajo y atrás y hacia adelante.

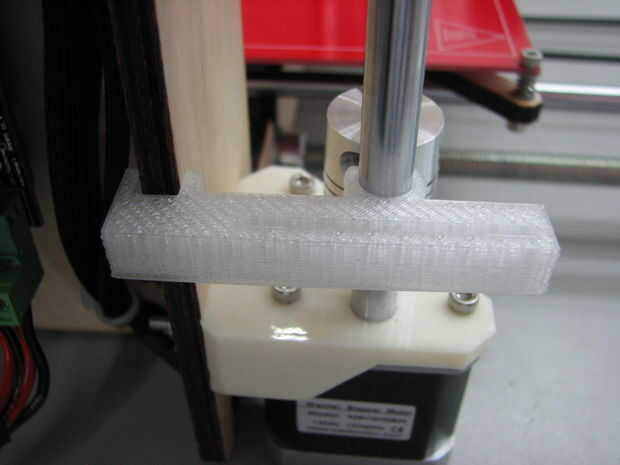

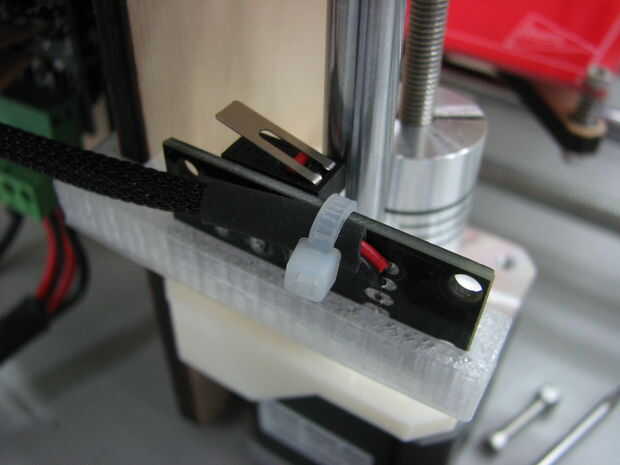

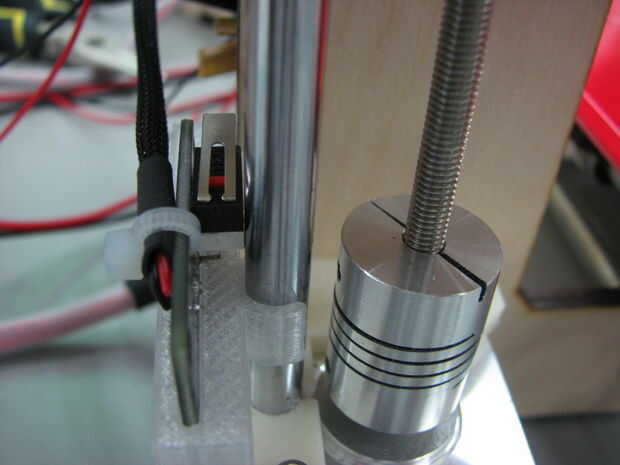

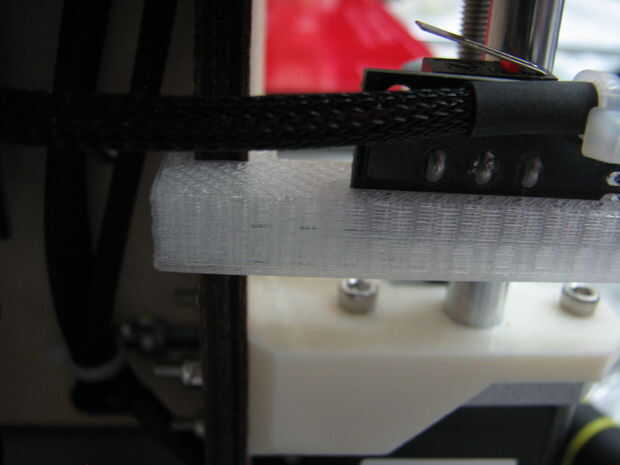

Eje z: Vainillado Monte habría trabajado para nosotros, pero tuvo que ser montado en el lado derecho y por lo tanto es necesario un largo funcionan para los cables. Porque utilizamos los acopladores de la aleación entre el motor y la varilla roscada M5 (tubo de 4mm de vs) los montes vainillas eran un ajuste apretado. Encontré este diseño en thingiverse que trasladó la parada a la izquierda y fue mucho más ordenado.
Ver las fotos de nuestros montajes - y sí lo hizo cubrir los cables con mangas trenzadas.

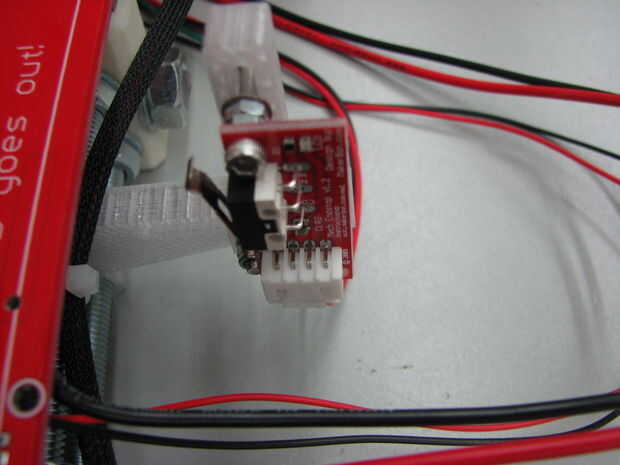

Nosotros también no soldadas los adaptadores grandes plugin en el interruptor y soldamos los dos cables directamente a la placa, en la mayoría de los casos interfieren con el interruptor en el soporte de montaje y creemos que se ve un poco más limpia.
Una vez que todo esté en su lugar Conecte todo, empezar a Pronterface y probar las posiciones. Con la cama instalada y el extremo caliente temporalmente instalado podrás ajustar las paradas y marco estirador/caliente-fin al frente de casa a la izquierda de la cama. También deberás ajustar la varilla roscada de 10mm en el chasis Y a mover la cama hacia atrás o hacia adelante para que el movimiento Y cubre la cama entera.
