Paso 16: Caliente extremo
Pensaba instalar el extremo caliente sería una de las partes más difíciles de la construcción y de alguna manera fue - una vez cableado era muy difícil de instalar en el estirador. Ayuda a un conductor Tuerca pequeña en la cabeza del perno (o usar un tornillo y una llave allen)
Desde que compramos el kit extremo caliente de Makerfarm hemos seguido su tutorial de vídeo sobre cableado para arriba - en su mayor parte.

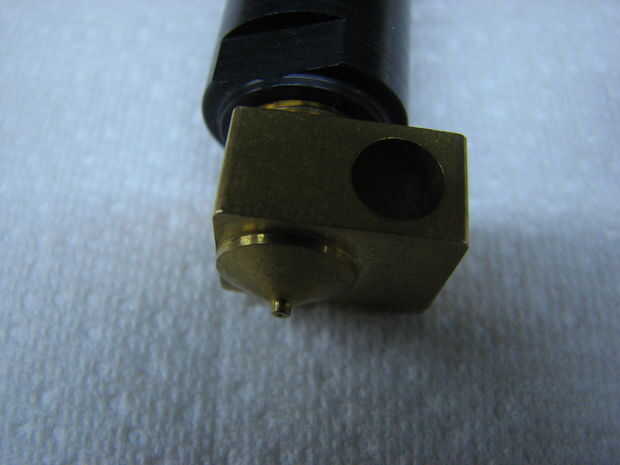

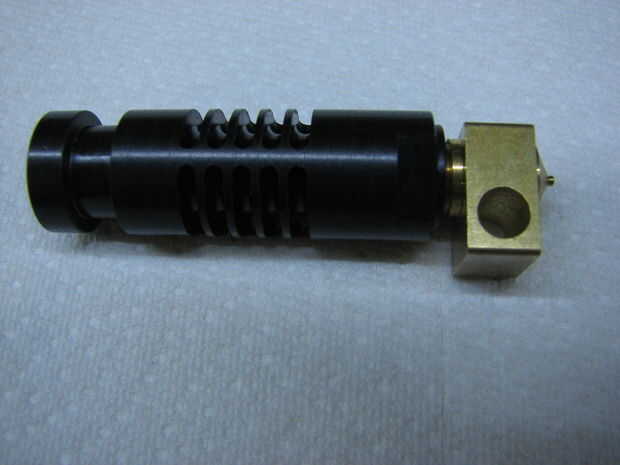

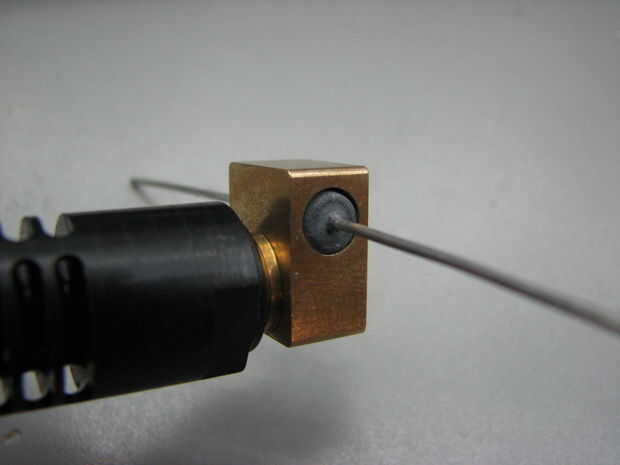

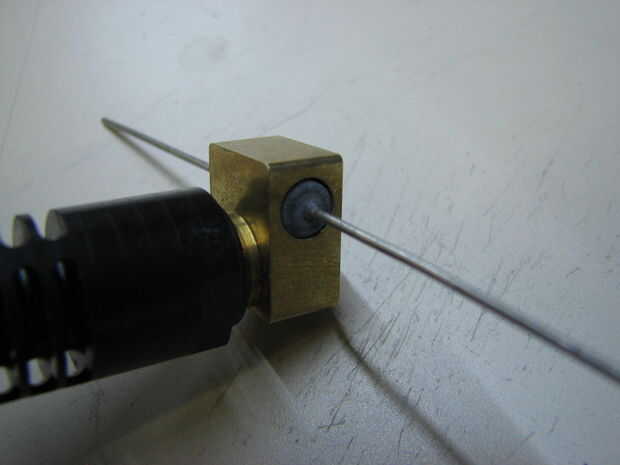

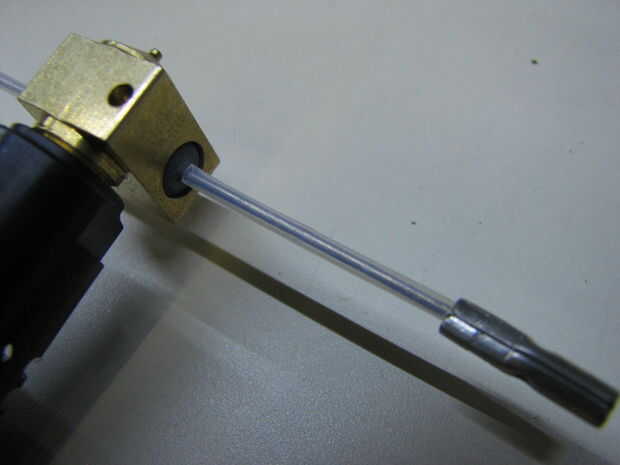

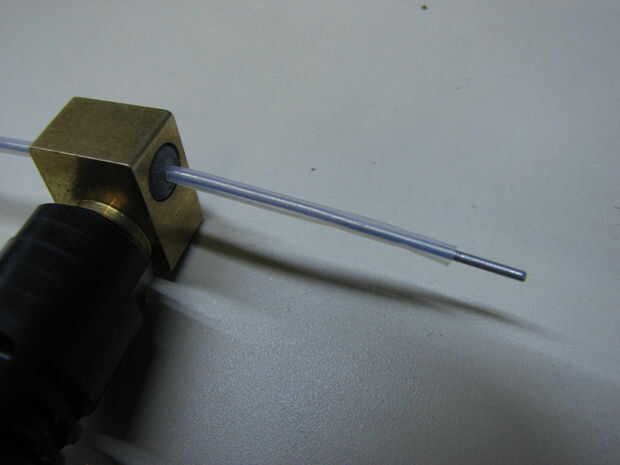

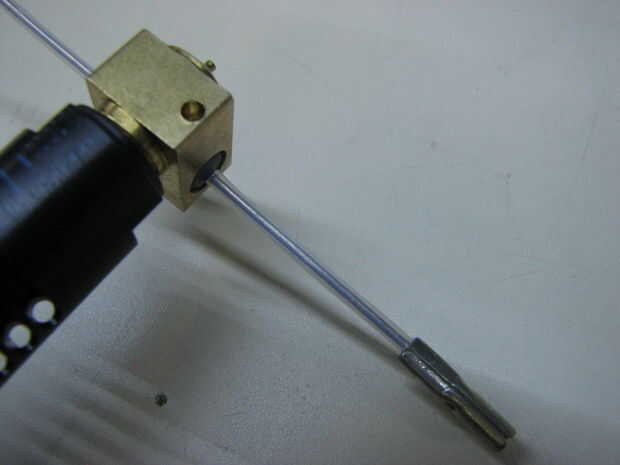

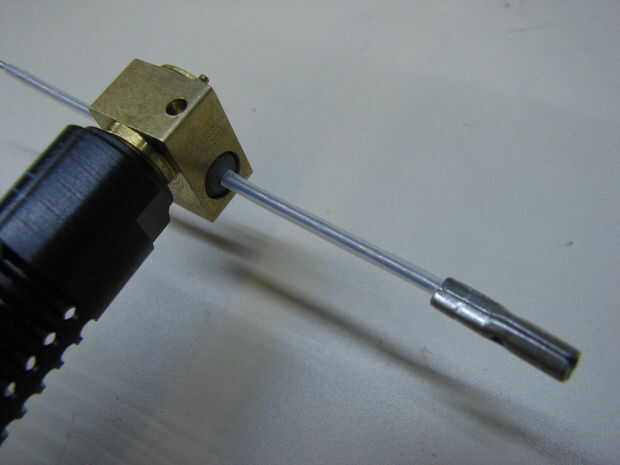

Empieza introduciendo la resistencia a través del orificio en el extremo caliente, cubrir las piezas expuestas del cable con el tubo a prueba de calor dejando lo suficiente para ir en el extremo de una virola. Una férula en cada extremo de la encrespadura.
Medida 2 longitudes del alambre 18awg - tenga en cuenta que tiene que llegar desde la posición correcta de la parte inferior de los ejes a la Junta de rampas. Pliegue en el cable.
Nota: es una mala idea para soldar estos cables como la temperatura podría llegar a 220 grados C, lo suficiente como para derretir la soldadura - así que por esta razón se usan plegadores. Cubrir los plegadores con tubería encogible.

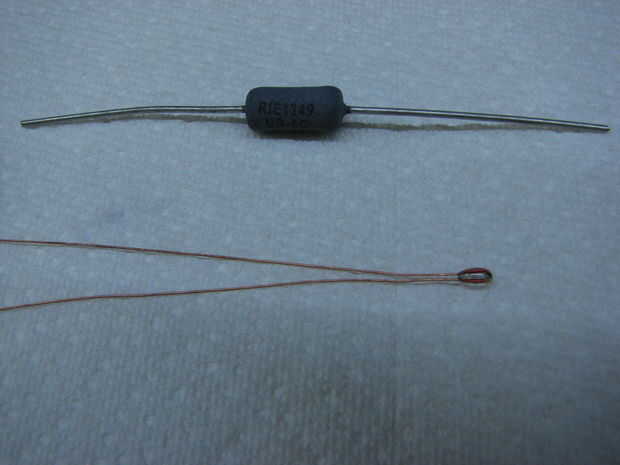

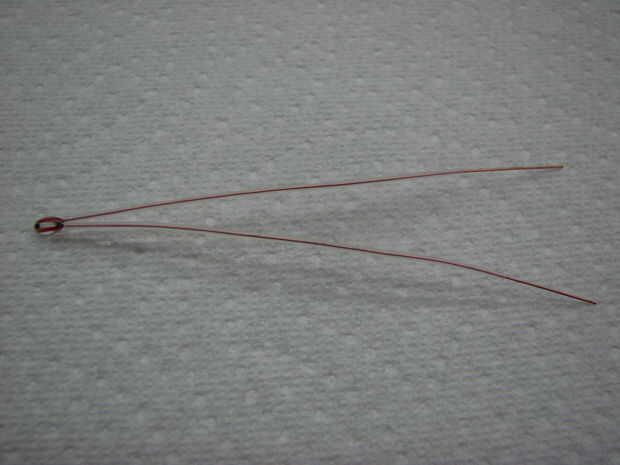

Para el termistor había cubierto los plomos con el tubo resistente a la temperatura y soldar 2 cables desde el kit de cables para el termistor. (nuestro kit faltaba las virolas y podía solamente más grandes virolas de fuente para alambre 16awg localmente) Estas se cubrieron con la tubería del encogimiento.

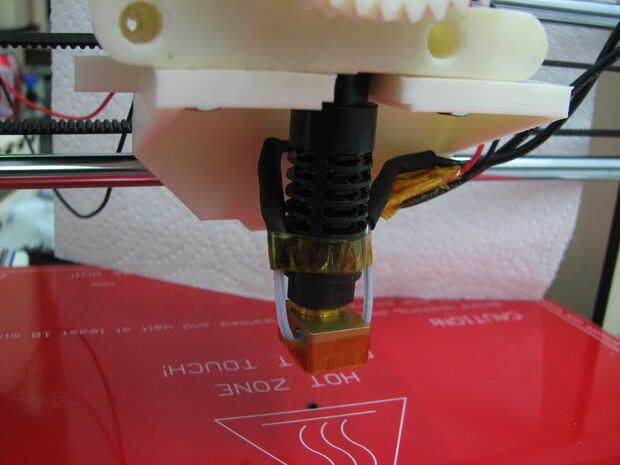

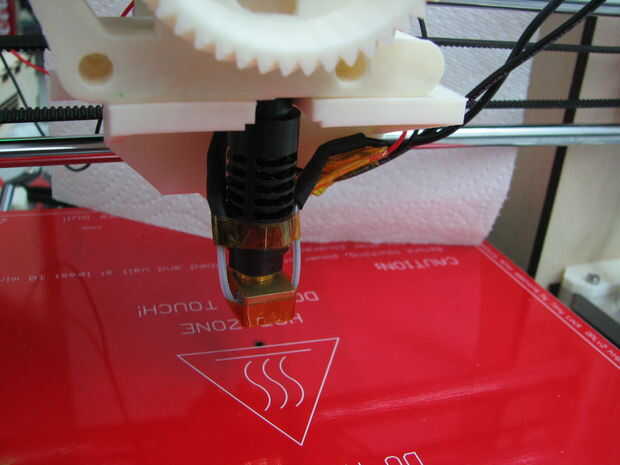

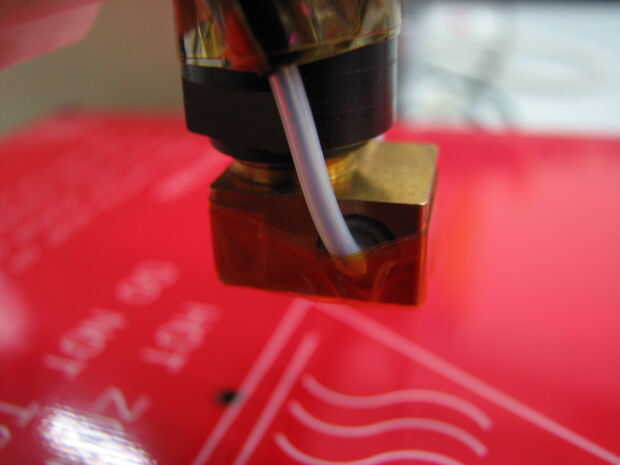

Inserte el termistor en el pequeño orificio en el extremo caliente y delgada kapton cinta para sujetarlo. Como por la Makerfarm cinta del kapton fina ejecución vídeo alrededor de la unas cuantas veces, luego la cinta todos los cables sólo un poco más arriba (debajo de la parte inferior de las aletas de enfriamiento). Introduzca el extremo caliente en la base de la extrusora - nuestro fue un ajuste muy apretado. Deslice el extremo caliente extrusora en la montura y M4 tornillos y tuercas para perno de juntos. Asegúrese de que no aplastar los cables haciendo esto.
No quite el montaje del carro X y fue muy duro conseguir todo juntos - así que puede ser más fácil de quitar primero la montura. Una vez que tenemos una impresora operativa y afinada que probablemente veremos alternativas a esta configuración.
Con el hardware de montados conectamos los cables de 12v para el bloque de terminales D10 de rampas y el termistor al pin T0 en las rampas. Usted necesitará abrir el archivo Marlin.ino (o pde) y cambiar la línea:
#define TEMP_SENSOR_0 0
Para
#define TEMP_SENSOR_0 1
Esto indica las rampas que tenemos un termistor 100 de k en el pin T0 y podremos probar el extremo caliente de la calefacción.
Guarde el archivo y subirlo a la Arduino, iniciar Pronterface y conectar a las rampas, marque la casilla de "reloj" según el paso de la cama de calor (o caja de "monitor impresora") y usted debería ver la temperatura del extremo caliente (debe estar en temperatura ambiente). Junto al "calor:" seleccionar 185 (pla) y haga clic en el botón "set". Debería ver la temperatura de la gráfica como el extremo caliente calienta a 185 y que ponga su mano cerca del extremo caliente se sentirá la temperatura (no toque el extremo caliente, que se te queme!). Probar el ABS ajuste demasiado. Asegúrese de haga clic en el botón de "apagado" antes de desconectar de las rampas.
En esta etapa de la construcción puede probar sacando real ABS o PLA - levantar el eje z, calor del caliente-fin a la posición deseada y darle una oportunidad. Trate de sacar 20 o 30 mm, finalmente disfrutará de extrudado plástica fina desde el extremo caliente.
No deje el extremo caliente a la temperatura de fusión demasiado tiempo sin extrusión plástico particularmente con PLA como puede recalentarse en el extremo caliente y todo lo de la goma para arriba. Así que después de la prueba, haga clic en el botón "off".
