Paso 4: Y-Motor, marco de construcción y correas

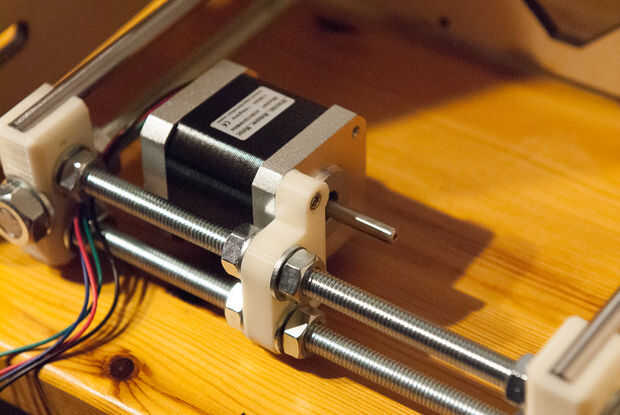

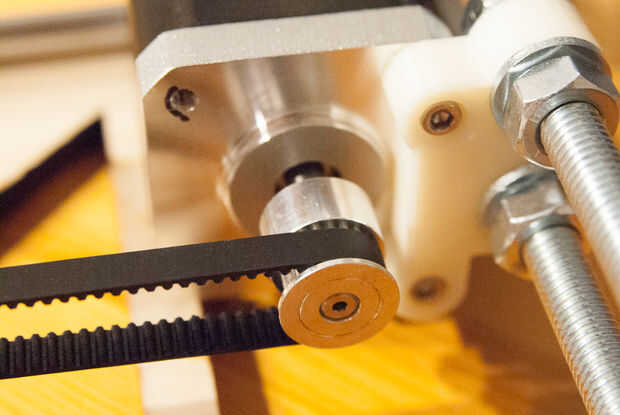

Conecte uno de los motores al soporte posterior utilizando tornillos M3x10mm. Coloque una polea GT2 en el eje del motor.

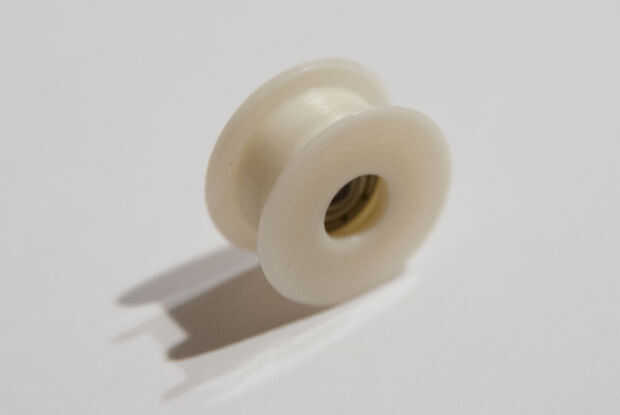

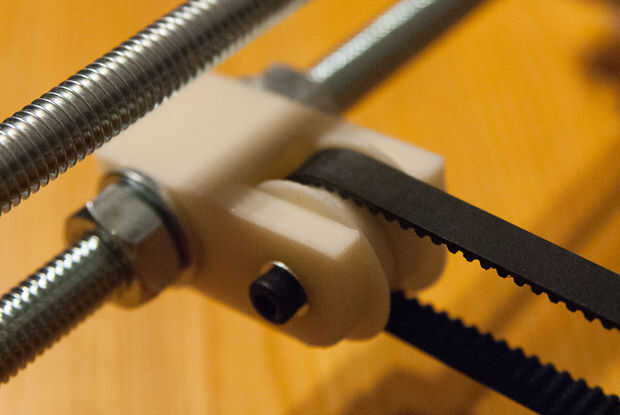

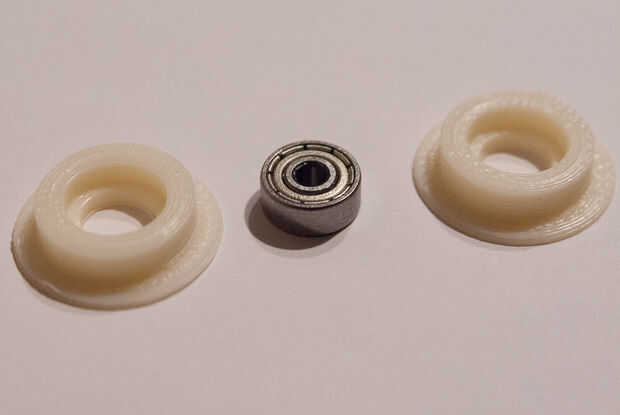

La rueda loca en la parte delantera utiliza un 623 teniendo que tiene 2 piezas de plástico a cada lado del mismo para hacer una polea más grande.

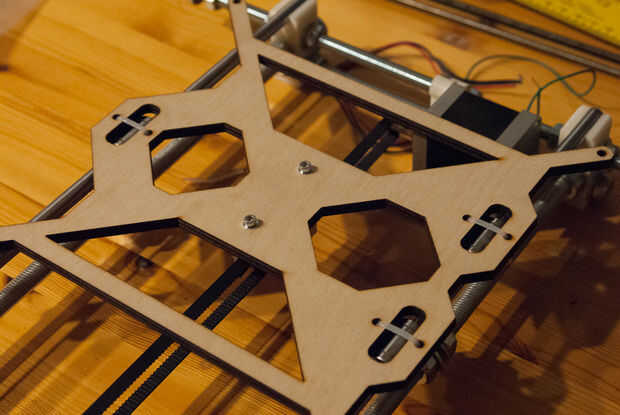

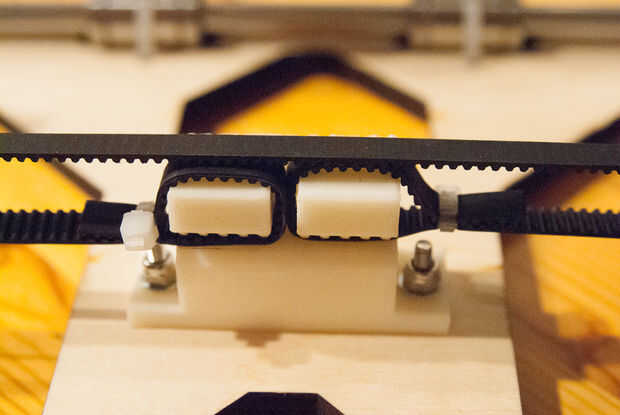

Nota: algunos diseños utilizan un cojinete 608zz más grande que no necesita las piezas de plástico. Montar la polea según el cuadro. Instale el soporte del cinturón Y a la placa de construcción con M3x14mm tornillos con arandelas y tuercas nylock. Con ataduras de cremallera Coloque la placa de construcción en los cojinetes de LM8UU según las imágenes. El último paso es colocar la correa. Nos pareció más fácil quitando el bastidor Y el chasis de madera y bancos boca abajo. Desde el titular de la cinta Y vaya alrededor del motor, luego la loca y al titular de la cinta Y. Deja el cinturón más de lo necesario en el titular de la cinta Y lazo sobre sí mismo y brida según las imágenes. Usar algo como una tarjeta de crédito para presionar la correa en las muescas en el soporte de la correa.
Consejo: Si aflojar las tuercas M8 delanteras un poco antes de instalar la correa, usted puede tense la correa más tarde apretando las tuercas de nuevo.
