Paso 8: Alimentación

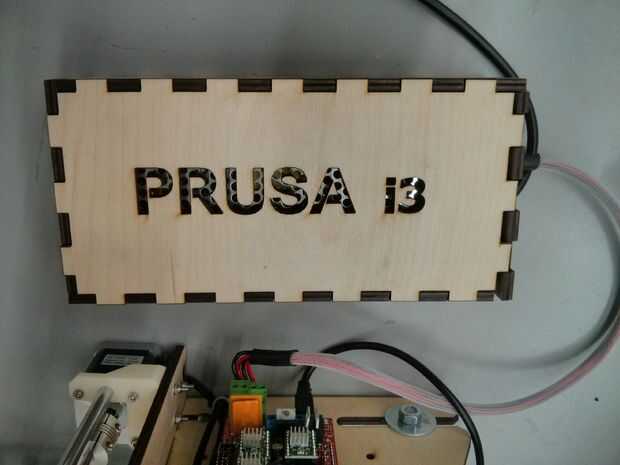

Para el i3 de Prusa, compró un vs de alimentación de 12V slim utilizando una vieja fuente de alimentación PC ATX. Nada que ver con la función - es sólo un más pequeño más alimentación. Corte del laser de Kevin un recinto para él. La fuente de alimentación será necesario suministrar aproximadamente 9A para la cama de calor y 4A para el extremo caliente. Un 350W (29A-30A) es una buena opción, aunque un 20A debería funcionar.
Nota: Si no estás cómodo con el trabajo con 115V AC (o 230 dependiendo de donde usted vive) conseguir un electricista para hacer este próximo paso para usted.

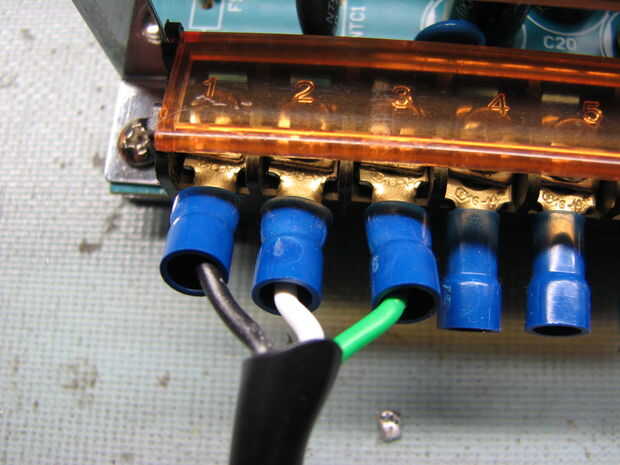

Empezamos cortando el extremo de un cable de computadora, luego habían prensado terminales de horquilla 3 cables. Uso con pequeños ganchos en el extremo - esta voluntad de ayudar a detener la terminal resbalen el borne de tornillo (véase el cuadro). Hay una conexión de vivo, neutro y tierra - asegurarse de que van a los terminales correctos.

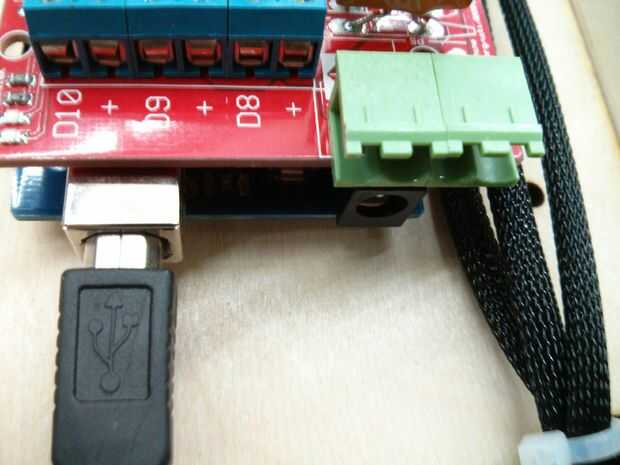

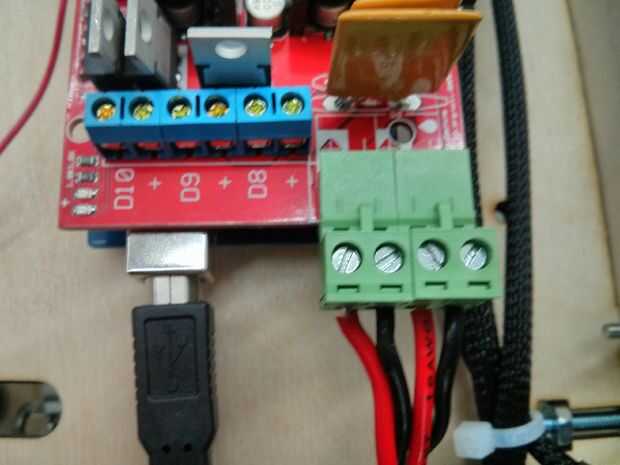

Al lado de la CA de entrada es 2 x 12V DC salidas que van a la Junta de rampas.
Utilizamos alambre trenzado 18awg para esto. Nuevamente utilizamos terminales de horquilla con los ganchos. Hay un bote de ajuste al lado de la salida de 12V. Utilice el multímetro para comprobar la tensión de salida y ajustar si es necesario. Si no tienes un polímetro ir a buscar uno! Son necesarios para esta compilación. Como con todos los cables de nuestro proyecto queremos hacer ordenado desde el principio - así subimos la envoltura de cable tipo malla y utilizado junto con el tubo del encogimiento del calor para hacer que los extremos más.
