Construir una LapTop CurveTracer (9 / 13 paso)

Paso 9: La medida de corriente

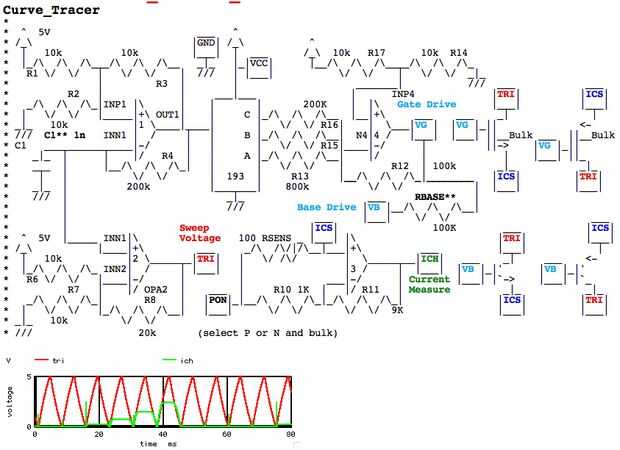

Porno con a tierra, el nodo ICS puede medir corriente de un NPN ir en él.
En VCC, ICS puede medir la corriente que se extrae un PNP.

La ganancia en la simulación se establece para que 1mA a genera cambio de 1 voltio en el nodo ICH.
El circuito mostrado tiene más como 1.2V por 1mA.

En la simulación, utilizando rampas parece funcionar OK.
Pero ondas triangulares parecen funcionar mucho mejor en el circuito real.
El puerto TRI original ha cambiado de la sierra al TRI.
