Paso 2:
¿

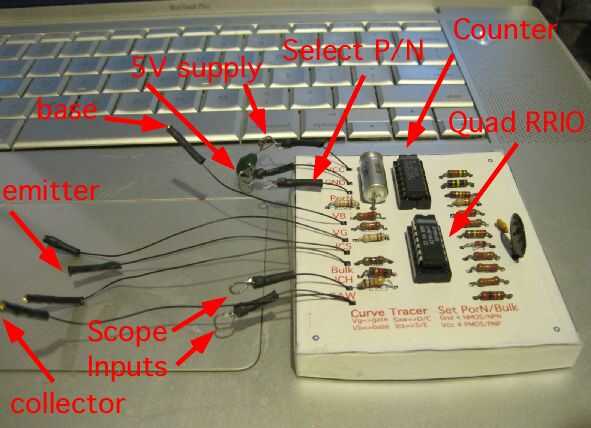

En primer lugar, se necesita una fuente de alimentación. Una fuente de 5V es disponible apagado al puerto USB.
En segundo lugar, alcance dos entradas son necesarias.
Un típico ordenador portátil tiene un puerto de entrada audio estéreo que puede ser utilizado para esto.
En tercer lugar, una manera de conectar los cables al menos tres son necesarios.
En este caso, una técnica de puente cable anteriormente analizada aparece hacer el trabajo.
Un RRIO Quad Op amp puede ser utilizado para hacer una rampa,
pero resulta un triángulo onda funciona mejor.
Un contador binario con algunas resistencias y un amp op puede hacer la escalera.
Opamps para riel puede medir la señal de cada carril.
Dispositivos NPN y NMOS necesitan leer las corrientes a tierra.
Dispositivos PNP y PMOS necesitan leer la fuente VCC.
En este circuito se utiliza un plomo pinza para seleccionar la polaridad (PorN) de la DUT.
