Construir una LapTop CurveTracer (3 / 13 paso)

Paso 3: NPN CurveTracer onda

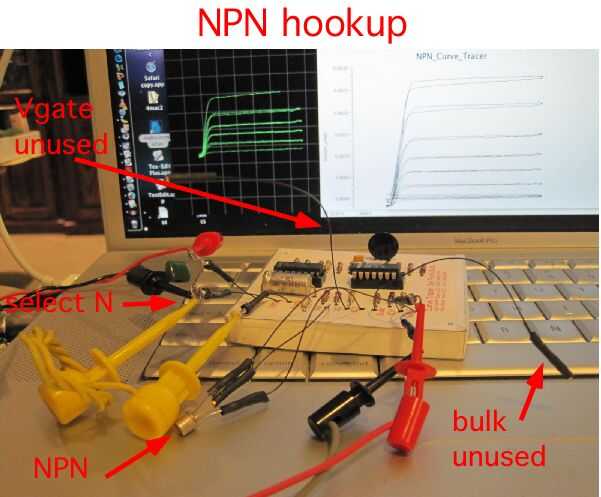

Nodo el porno necesita ser conectar a GND en un NPN.
Extras plomos (a granel, VG) destinados a dispositivos CMOS están sin usar.

En este caso, el nodo TRI(SAW) se conecta con el colector.
El plomo de la Base VB tiene un resistor de k 100 en serie con él a la escalera de la tensión.
El emisor va al nodo de ICS.

Los dos "puntas de prueba del alcance" están conectados con el nodo TRI(SAW) y el nodo ICH.
Para un MacBook Pro, un programa como MacCRO X.app como anteriormente se
puede hacer un X / Y solar Mostrar la forma de onda.
