Construir una LapTop CurveTracer (5 / 13 paso)

Paso 5: NMOS CurveTracer onda

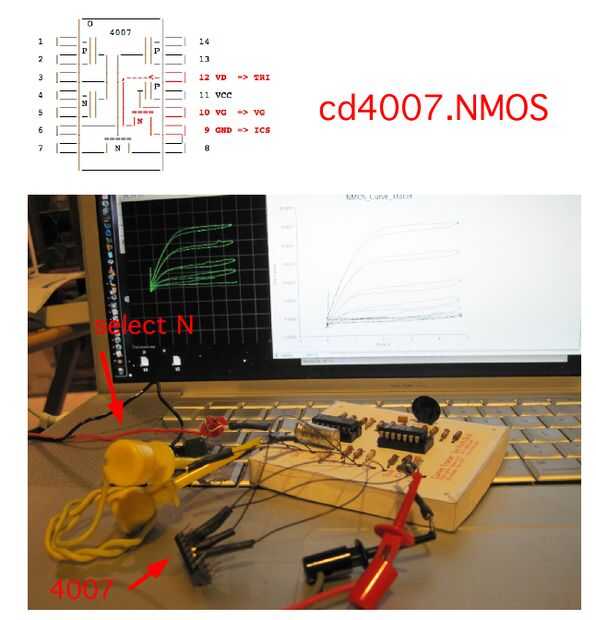

CMOS dispositivos necesitan lo VG y conduce a granel.
El nodo a granel en un dispositivo NMOS debe conectarse a tierra.
Para un dispositivo de CD4007, este nodo pasa a ser el pin 9.
El nodo de porno está conectado con el cable a granel.
Así que conecta el nodo porno una toma de tierra tiene dos propósitos.

El nodo ICS se conecta a la fuente.
El desagüe se conecta al nodo de TRI (Sierra).
El nodo VG se conecta directamente a la puerta.
