Construir una LapTop CurveTracer (8 / 13 paso)

Paso 8: El SweepWave y escalera

El netlist de simulación MacSpice completo está incluido en esta página.

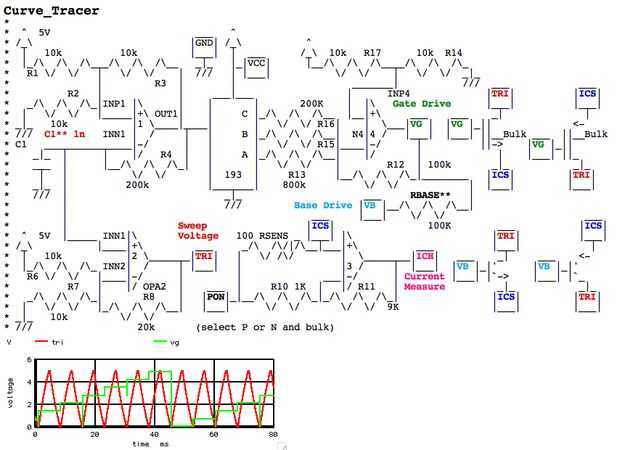

El corazón del circuito es un simple oscilador RC que se muestra arriba en la parte superior izquierda.

El voltaje en el condensador C1 ajusta la velocidad del oscilador.
Se obtiene ganado hasta producir un triángulo de carril a carril de recorte de la onda en el puerto TRI.

Este oscilador mismo también está conduciendo un contador binario.
Las salidas del contador son alimentadas a binario resistencias ponderadas,
y luego a un Op Amp para generar una onda de escalera en el nodo VG.
