Construir una linterna termal - pintura de luz con temperatura (2 / 5 paso)

Paso 2: Realizar el montaje de LED RGB

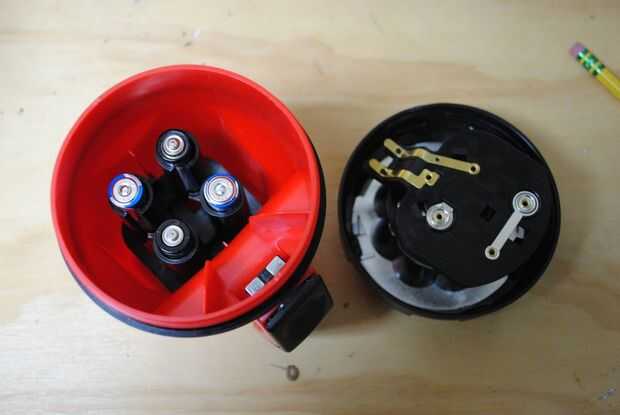

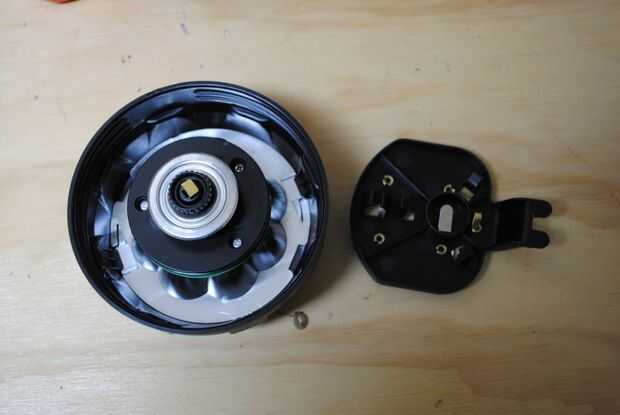

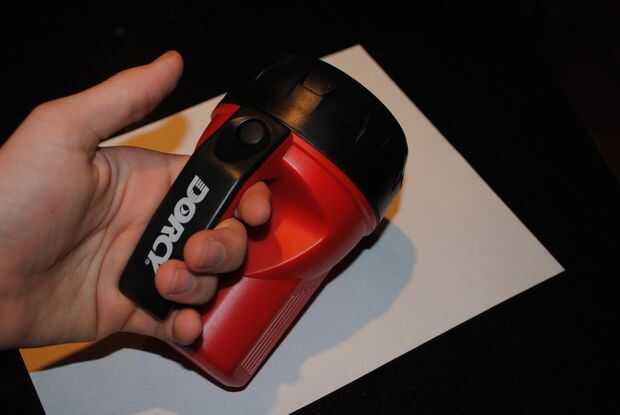

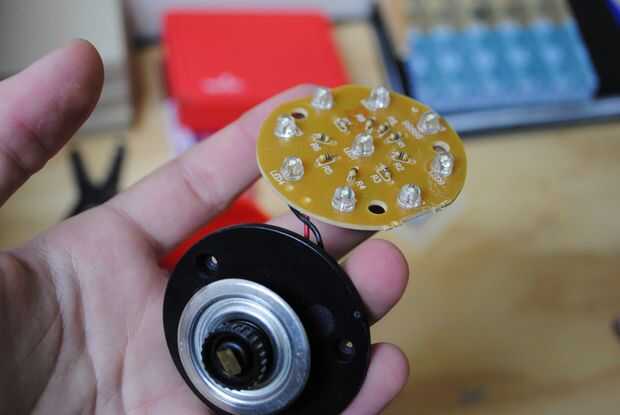

Primero agrietada abrir la linterna y tenía una mirada al interior. Entonces quité el conjunto de LED que quitar tres tornillos. Guardar el conjunto de LED viejo si quieres. No necesitamos, pero es una fuente útil de LEDs ultra brillantes.

Ahora tenemos que empezar a hacer nuestro propio conjunto de LED RGB. Retire el reflector de la linterna de la vivienda por lo que podemos trabajar en él. Una cosa interesante a tener en cuenta - aunque el reflector se hace del plástico, tiene una capa muy conductora. Asegúrese de que usted no corta nada contra él por accidente.

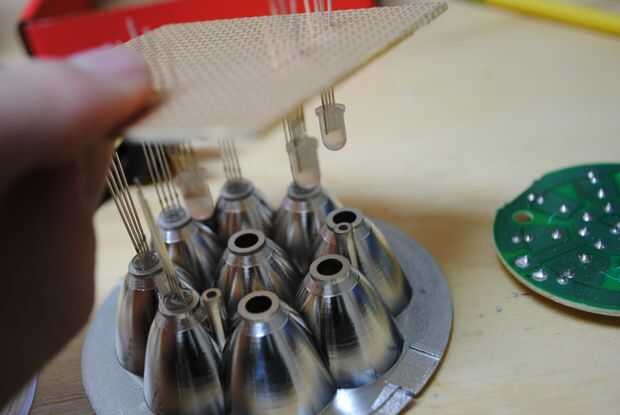

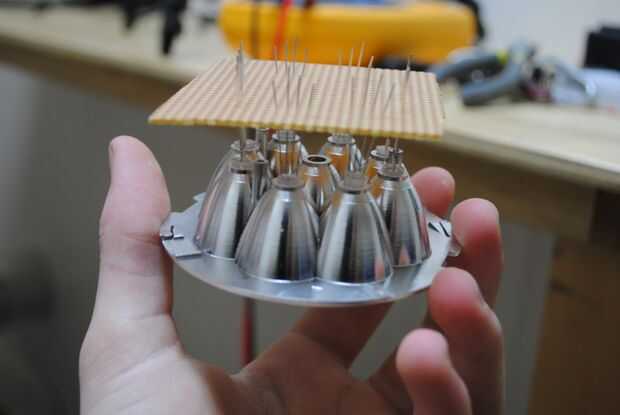

Coloque todos los LEDs de 5mm en el anillo exterior del reflector. Estamos dejando el centro vacío para el termómetro infrarrojo. También, quite el lente de plástico de la tapa de la linterna. Con los LEDs colocados como guía, inserte los conductores a través de la pieza de perfboard. Los LEDs en lugar de la soldadura, asegurándose de que están todos en la misma orientación con respecto a uno con el otro. En este caso, el pin azul del RGB LED es siempre a la derecha (los pernos largos están los comunes ánodos de los LEDs RGB).
