Construir una linterna termal - pintura de luz con temperatura (3 / 5 paso)

Paso 3: Cableado el conjunto LED

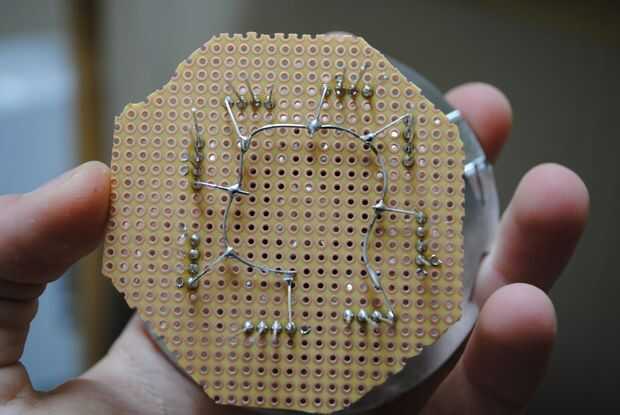

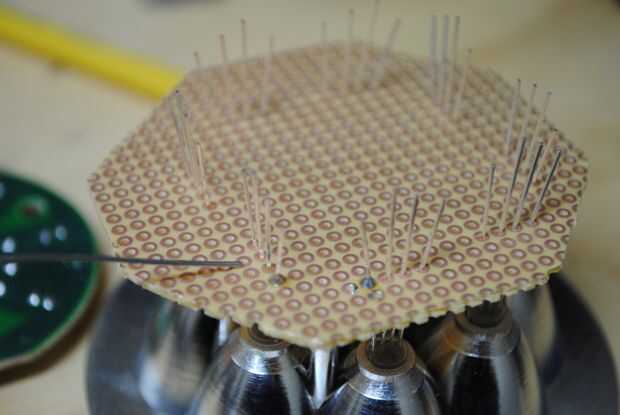

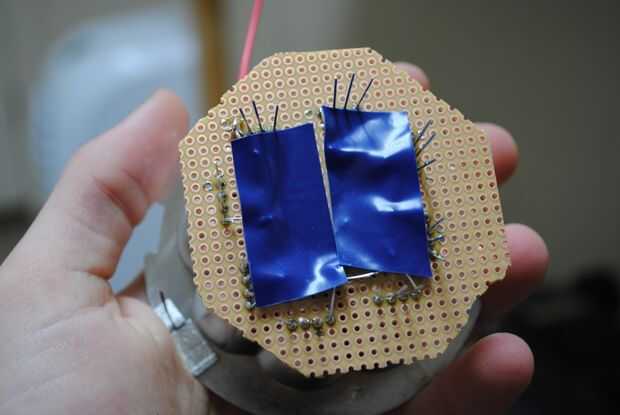

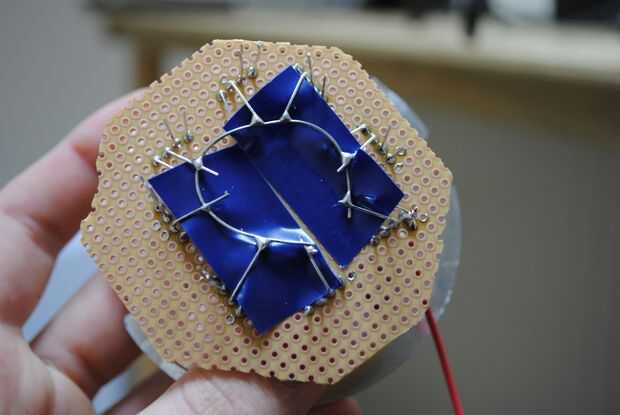

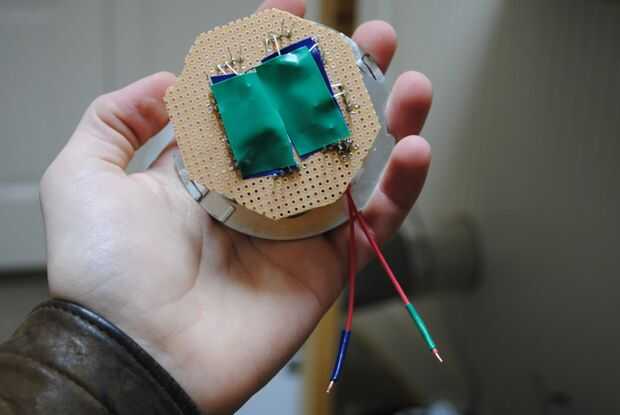

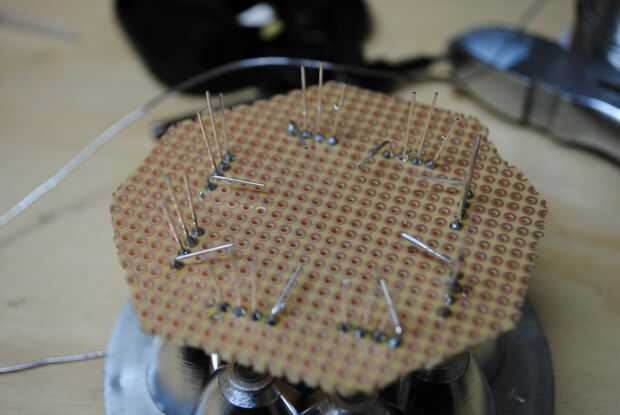

Nosotros estamos cableado todos los LEDs en paralelo. Doblar hacia abajo el mismo pin en cada LED y cada uno a la base de un pedazo de cable de núcleo sólido para conectar todo junto de la soldadura. Añadir un par de trozos de cinta aislante para aislar estas conexiones de la capa siguiente. Doble hacia abajo el siguiente pin. Haga espuma, enjuague, repita. Tenga en cuenta que no añado resistencias limitador actual de 100 ohmios para cada uno de los LEDs. Esto habría sido recomendable, pero consiguió lejos con él añadiendo una resistencia de 15 ohm en serie con los canales rojo, verde y azul. Que fue no es ideal, ya que estoy confiando en que cada uno de los LEDs sacarán su parte correcta de la corriente (por desgracia, que seguramente no es el caso). Ser más inteligente que yo y añadir sus actuales limitación resistencias a cada LED en esta etapa.

Dentro de la carcasa de la linterna de plástico, rompa las dos aletas de plástico a ambos lados del interruptor. Necesitamos la habitación.
