Paso 3: Paso 3: unidad de Control

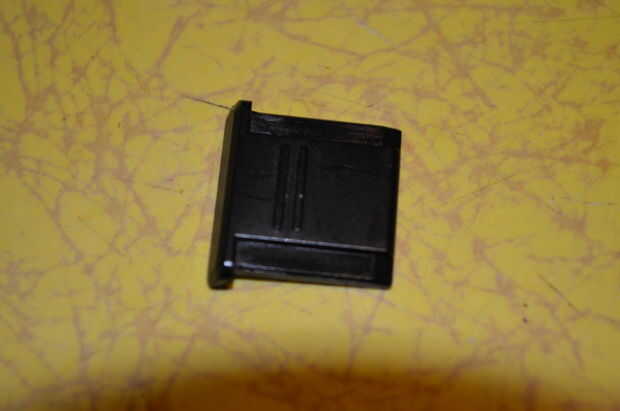

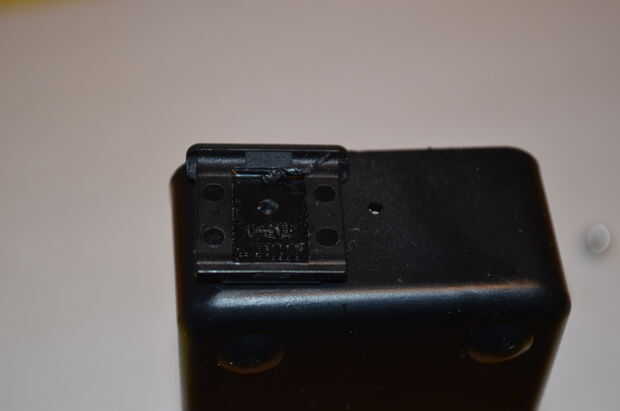

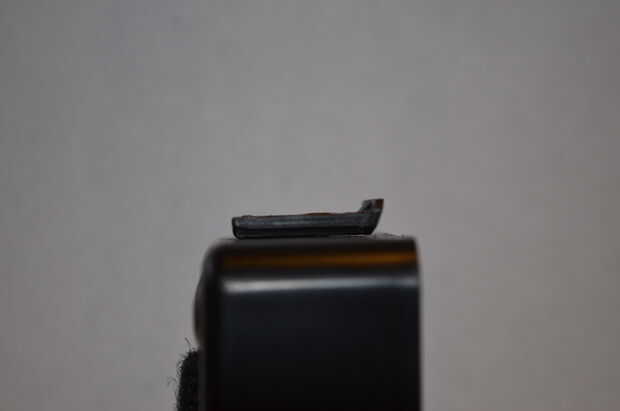

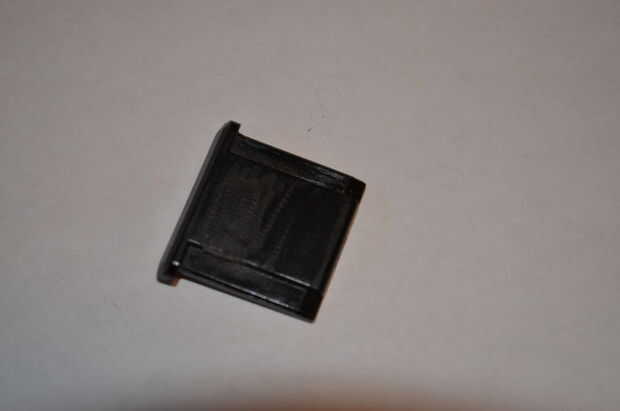

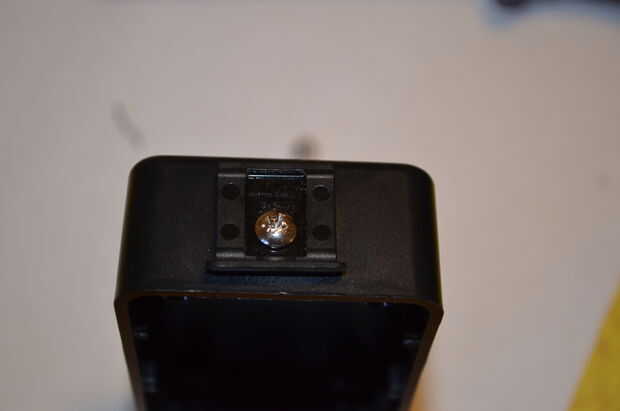

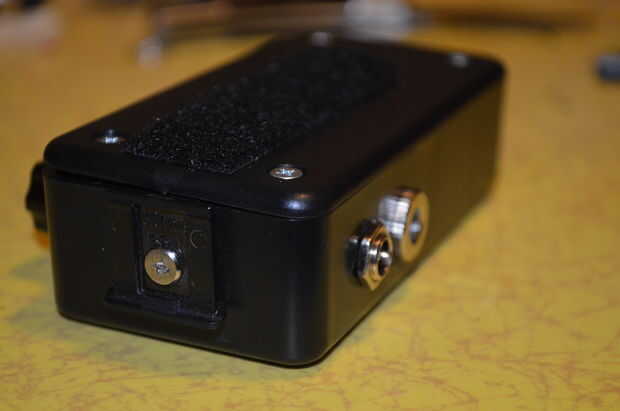

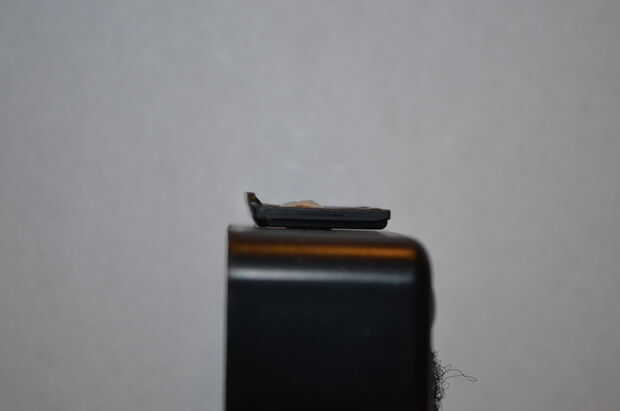

El primer paso es tomar la placa de la zapata (yo usé un extra de mi Nikon) que se utilizará para montar la luz hacia la cámara. Moler abajo cualquier protuberancias para que tenga una superficie plana, luego la línea hasta donde en el caso desea anclarla. Perfore un agujero piloto a través de ambos e hilo de rosca de un tornillo pequeño. Probablemente usted necesitará archivo/moler abajo de la cabeza del tornillo para que quede al ras con el Monte y no dañar tus contactos flashes. Un lado Nota: Si aprieta el tornillo en su lugar, hacerlo en etapas, y el calor de pulido se ablande y potencialmente derretir el plástico.

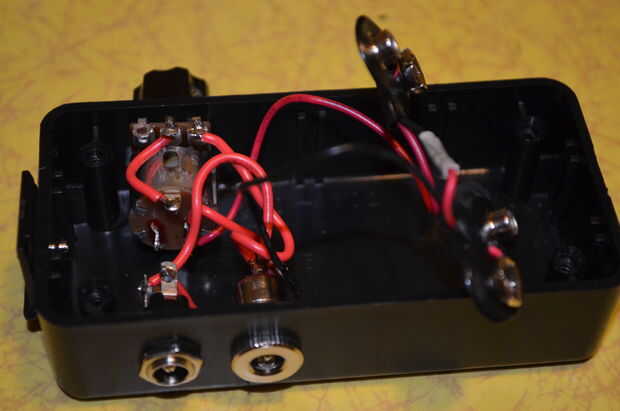

Con su montaje seguro, su tiempo a disposición de los puertos y controles. Elegir los lados de la caja para saber los enchufes no se pegan hacia mi cara, ya que valoro mis globos oculares intactos. Usé un potenciómetro de 10K con interruptor SPST y puertos tipo 2 M. Había perforado los agujeros de tamaño adecuado para el montaje, inserta los componentes y apretó el hardware de montaje incluido. También quité algunos agujeros para las placas de PCB dejar más espacio para las baterías de 9V. Me aseguré que todo ajuste otra vez, las conexiones de soldadura comenzó.

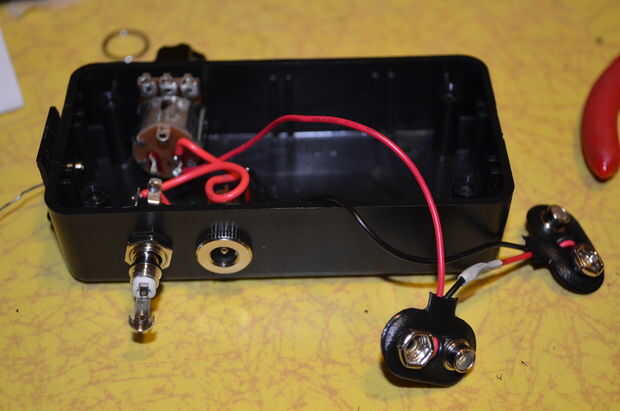

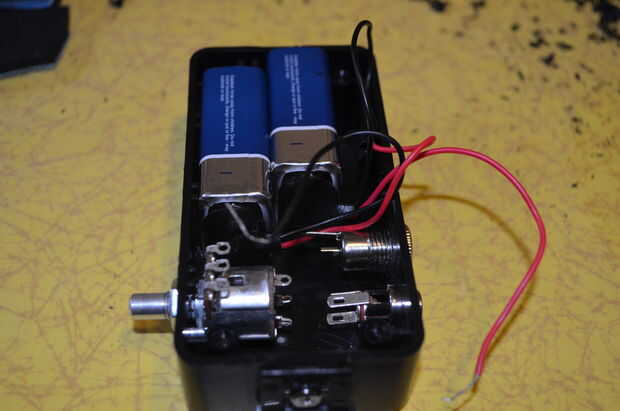

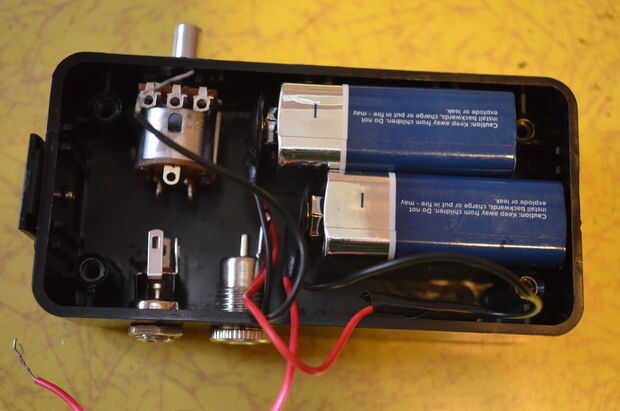

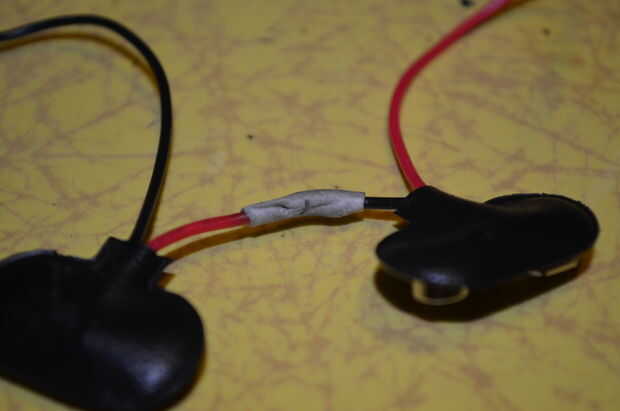

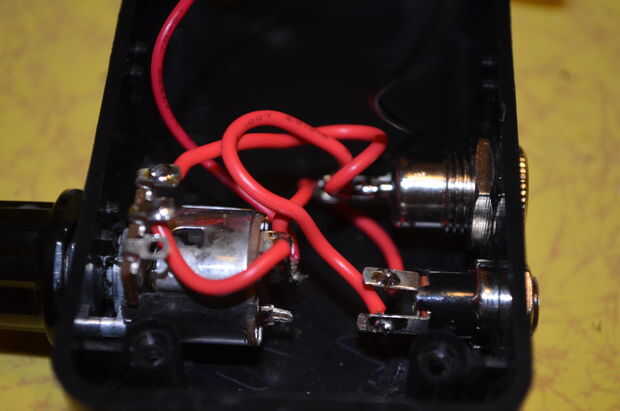

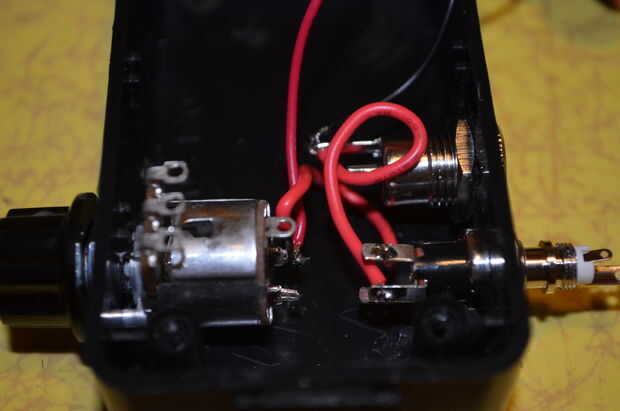

Primero me uní a dos conectores de 9V en serie y shrinked calor la conexión. A continuación había soldado los cables a la salida de la tierra del conector de panel de LED y un lado del interruptor de la olla. Luego alambré conductores de entrada de alimentación externa a los mismos puntos y las pilas. Entonces tomaron el poder desde el otro lado del interruptor al terminal del centro de la olla y la salida entonces desde el lado correcto (Compruebe que una resistencia cada vez mayor con su sentido de giro) a la salida positiva del conector del panel del LED.

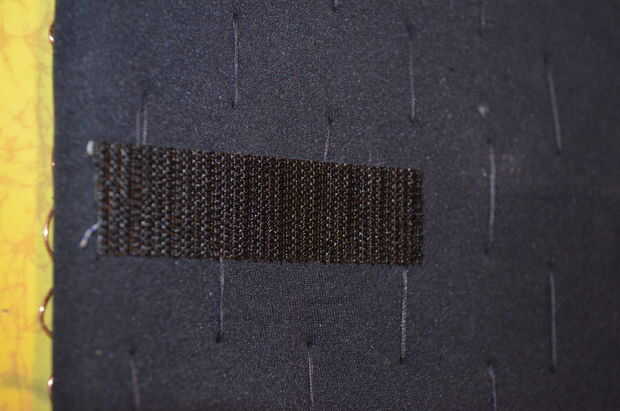

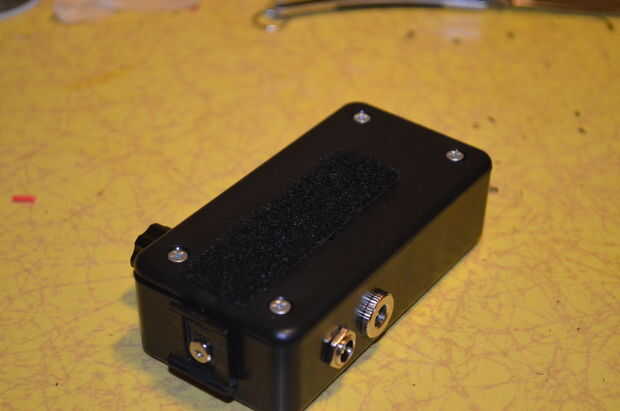

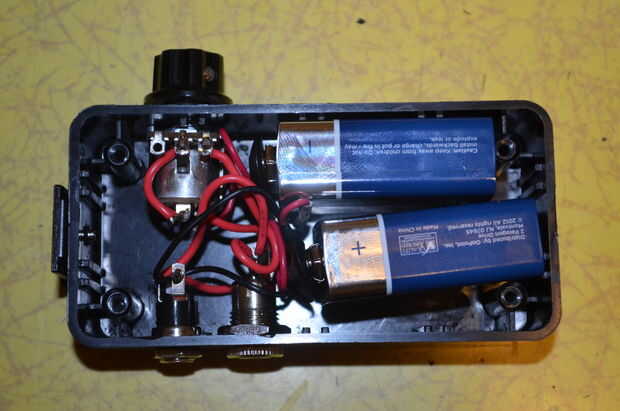

Con el cableado hecho, conecté las baterías, atornilladas en la tapa y adjunto algunos velcro la unidad de control y el panel, por lo que podría unir. Y entonces llegó el momento de probarlo!
