Paso 16: Counterspring y componentes de la mesa
Este paso es una mezcolanza de diversas tareas relacionadas con la tabla y su mecanismo de counterspring.

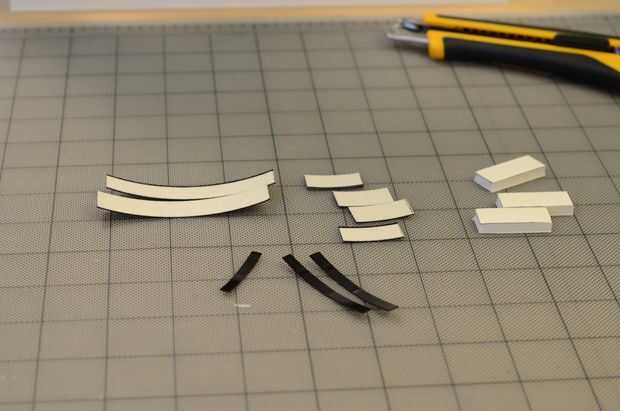

CORTE LOS COMPONENTES

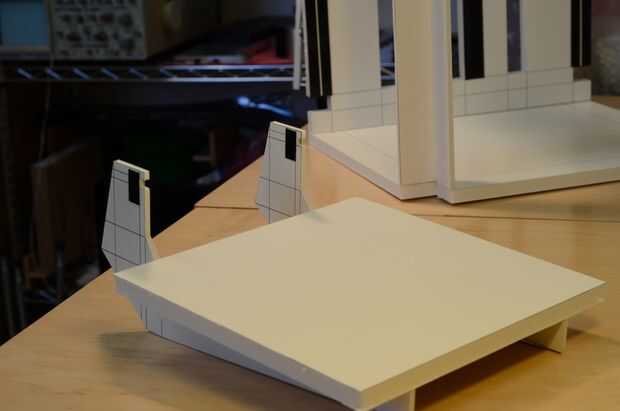

En primer lugar, cortar los componentes en el patrón de corte adjuntado. Nota que algunos de ellos son delrin y algunos son cartón pluma y también que algunos de lo delrin no es laminado con adhesivo de pegamento doble.
ADJUNTAR DELRIN PARA STRUTS

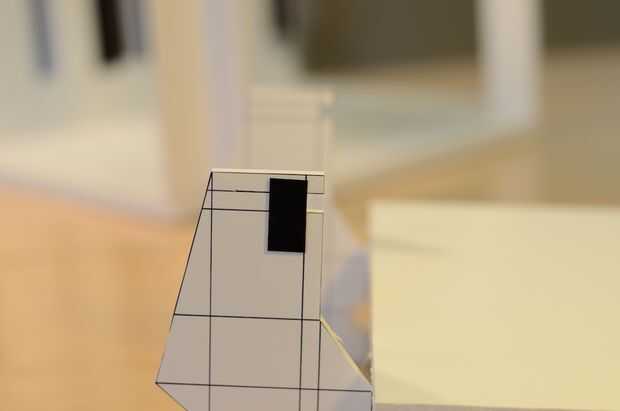

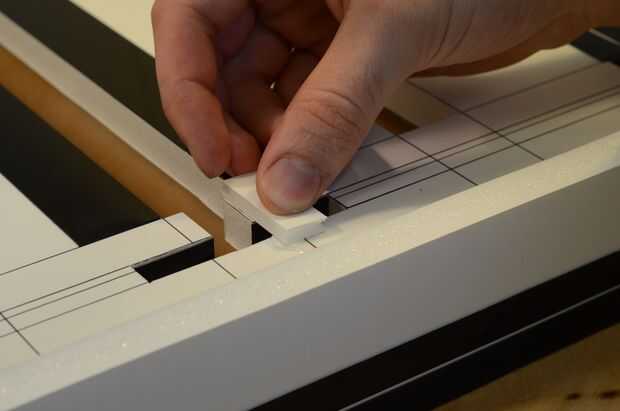

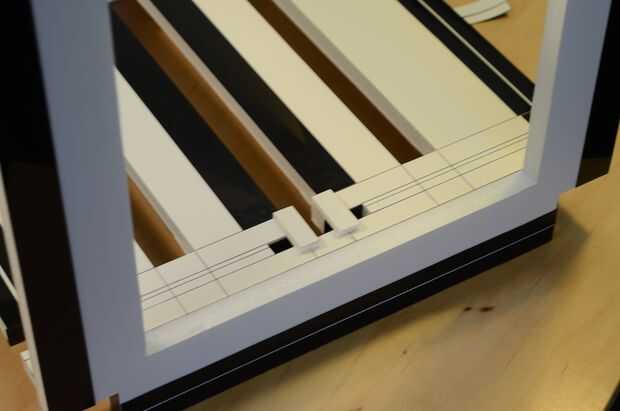

A continuación, coloque las tiras de laminado 1/2 "x 1" delrin a los lados de las costillas como se muestra en las fotos. Las tiras deben quedar la más mínima poco pasado el comienzo de la ranura a ambos lados de cada puntal. El propósito de estas tiras es actuar como superficie de rodamiento de tacos de madera que caben dentro de estas muescas.

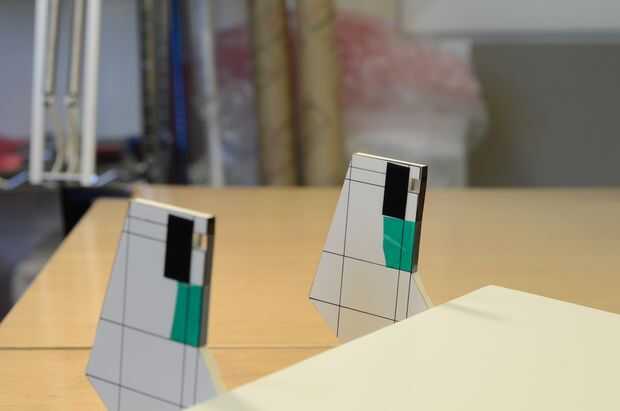

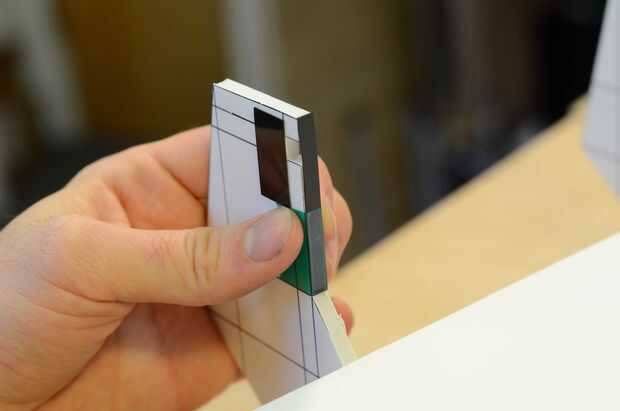

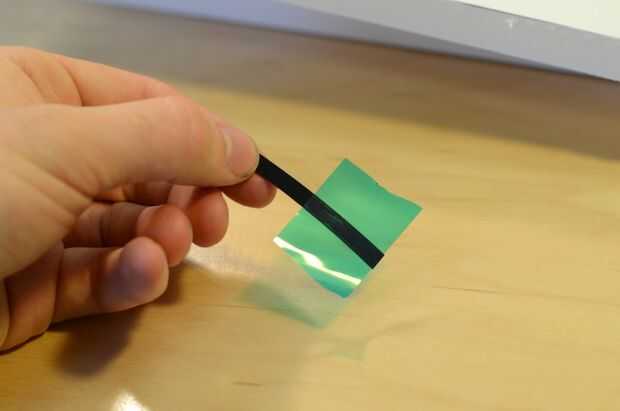

Usando cinta de poliéster, coloque las tiras de delrin de 3/16 "x 2" como se muestra en la imagen. Deben ser pegadas a los bordes de las costillas con la cinta por debajo de la muesca. Estas flexiones conservan los tacos de madera que insertamos más adelante.
COLOQUE LOS COMPONENTES EN PLACA TRASERA

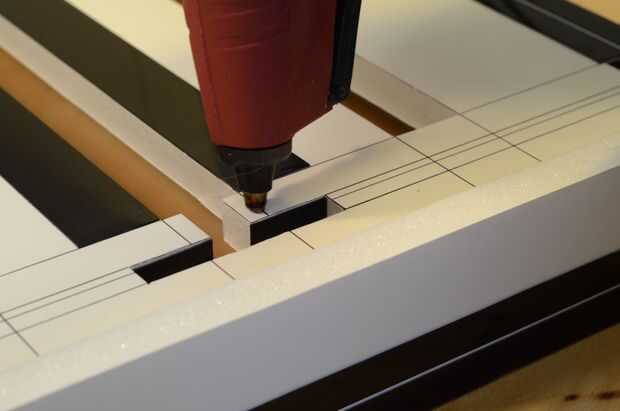

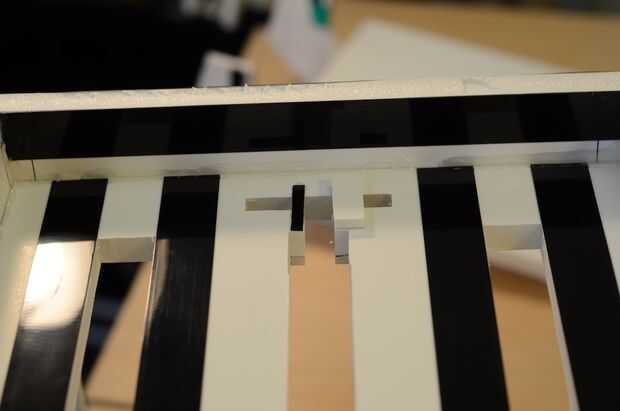

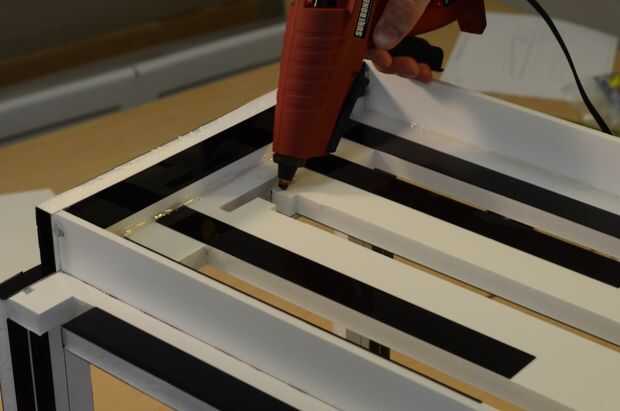

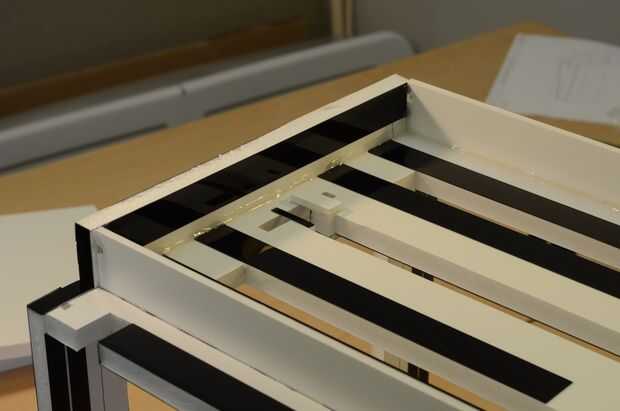

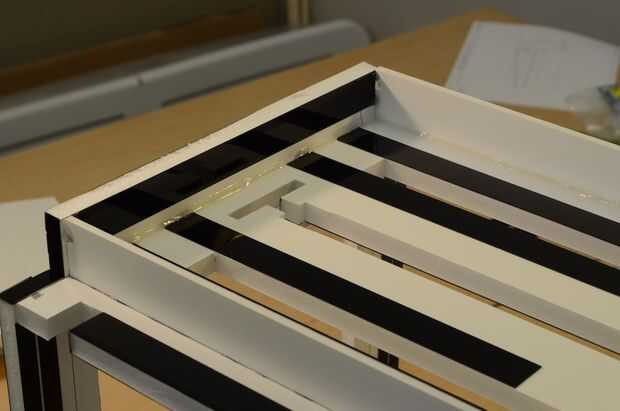

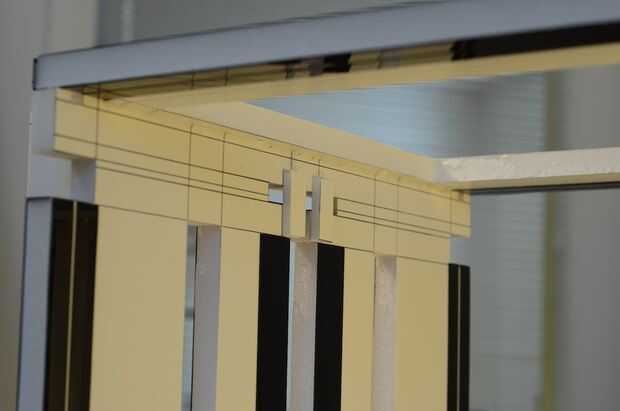

Pegue las tiras de cartón pluma de 1/2 "x 1-1/4" y 3/16 "x 1-1/4" franja de delrin para la placa trasera como se muestra. Dos tiras de cartón pluma deben horcajadas la ranura horizontal en la parte superior central de la placa en el interior. En el exterior, una tira de cartón pluma solo debe horcajadas esa ranura en un lado y la correa de delrin fino por el otro. Estas tiras retendrá un 2" espiga de madera en la hendidura, que a su vez es la celebración de la counterspring.
PREPARAR COUNTERSPRING

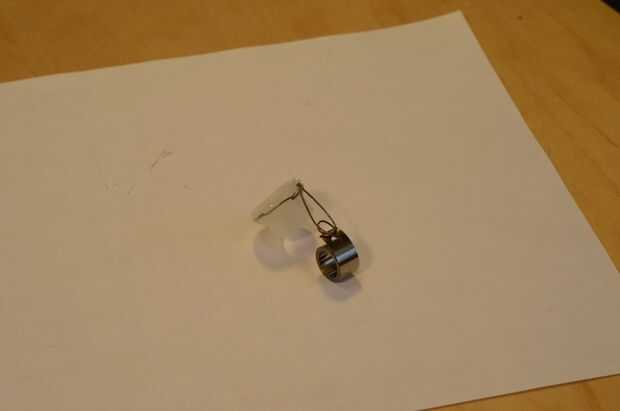

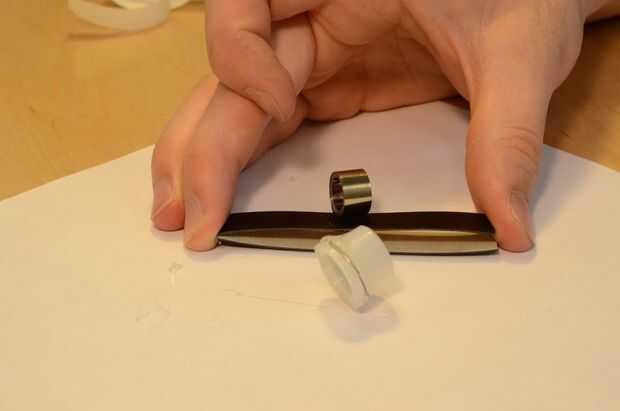

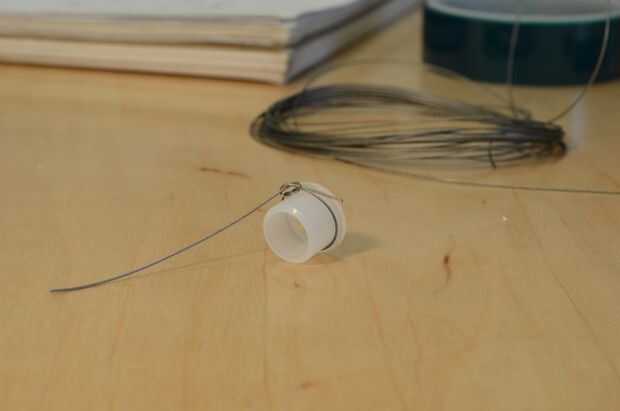

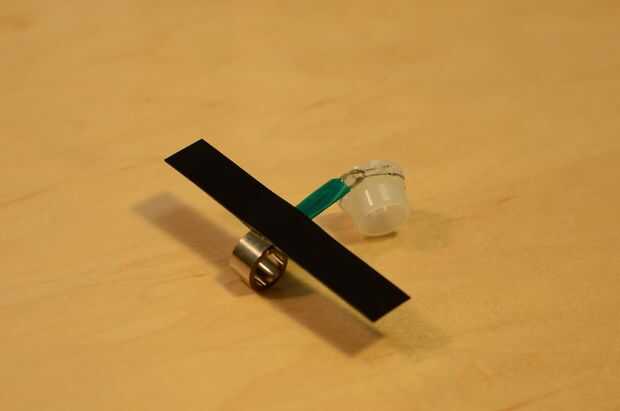

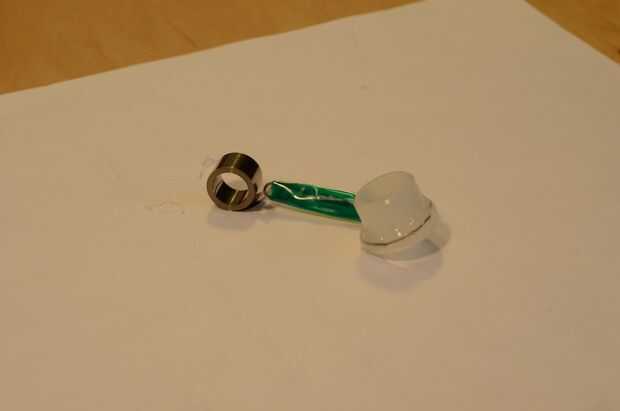

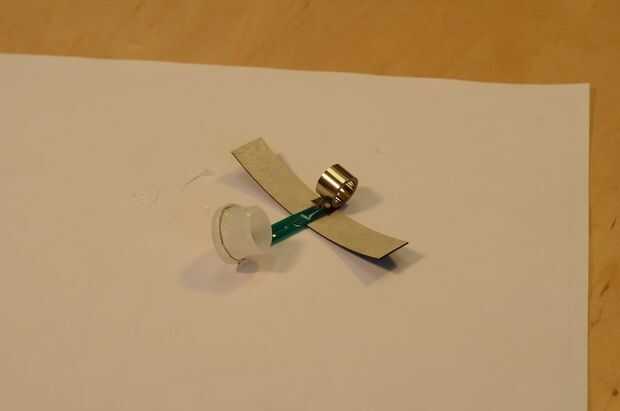

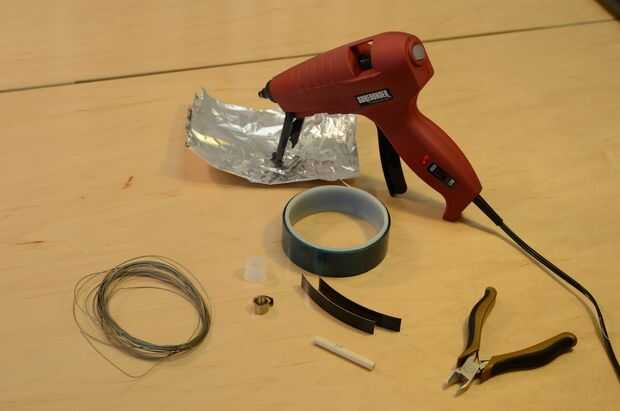

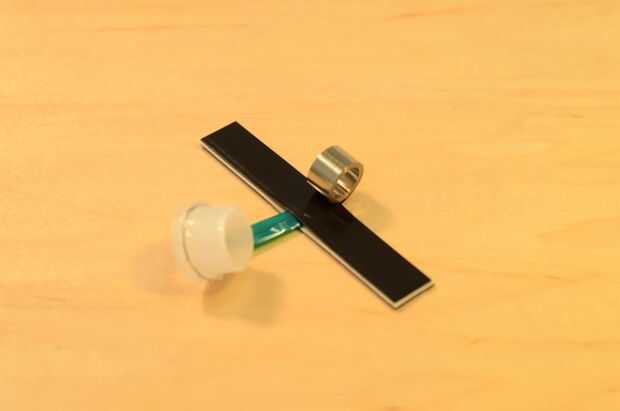

Por último, preparamos la Asamblea counterspring. Con el cortador de alambre, corte aproximadamente 6" del cable. Pase una vez alrededor del buje de nylon y un nudo. Luego aplique un cordón de pegamento alrededor del alambre para sostenerlo en el manguito. Ate el otro extremo el orificio en el resorte de fuerza constante por lo que hay alrededor de una pulgada de cuerda entre el resorte y el buje. Coloque algunos cinta poliester alrededor del alambre. Luego emparedado el extremo del resorte de fuerza constante con dos tiras de delrin como se muestra. Esto evitará que el resorte de torsión como se extiende - esperar unos pasos para que todo tiene más sentido.
