Paso 19: Alambre la etapa XY
PREPARACIÓN DE LAS ABRAZADERAS DE MANGUERA

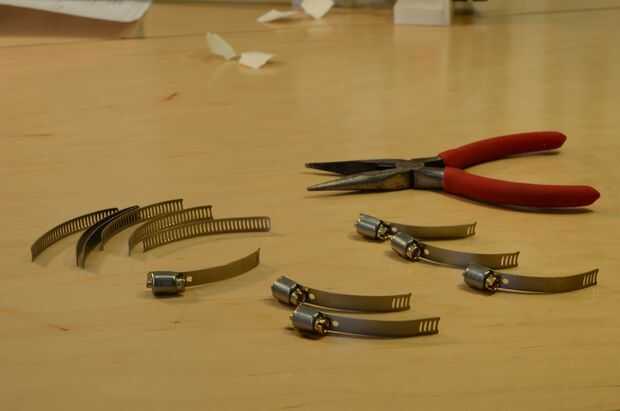

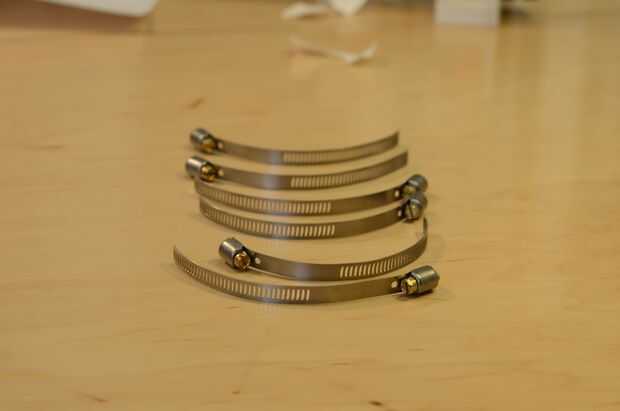

El primer paso es preparar las abrazaderas de manguera:

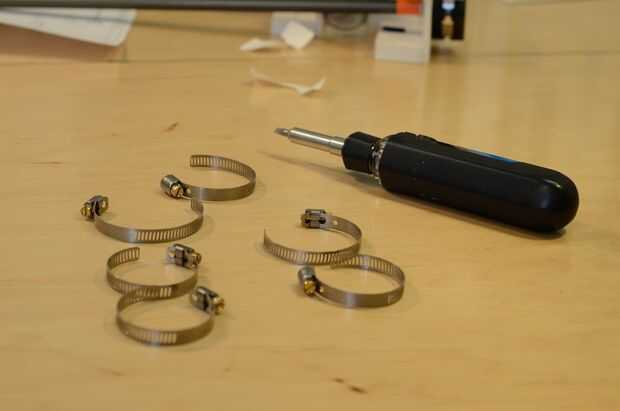

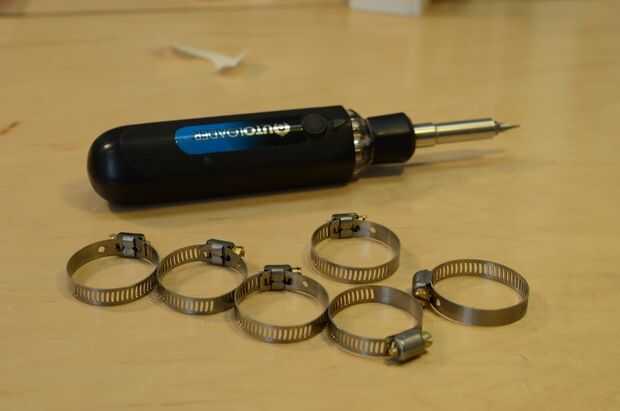

1) usando el flathead destornillador, Afloje completamente las abrazaderas de 6 manguera. También querrá desenrollarlos ligeramente.

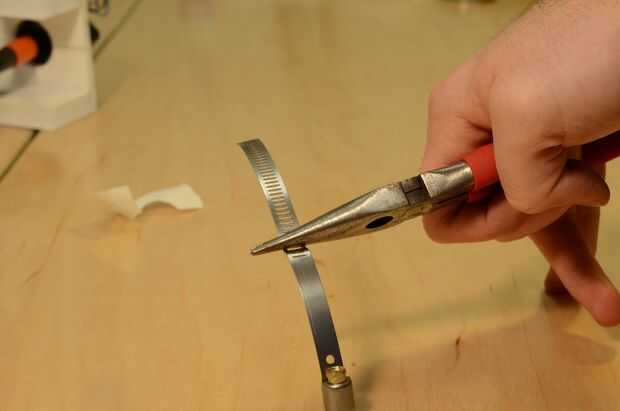

2) con los alicates, firmemente apriete la abrazadera de la manguera dentro de 3-4 orificios del engranaje de gusano. Luego doble y Desdoble la pinza en el punto de pinch a la fatiga de la banda de acero hasta que encaje.
PREPARACIÓN DEL CABLE

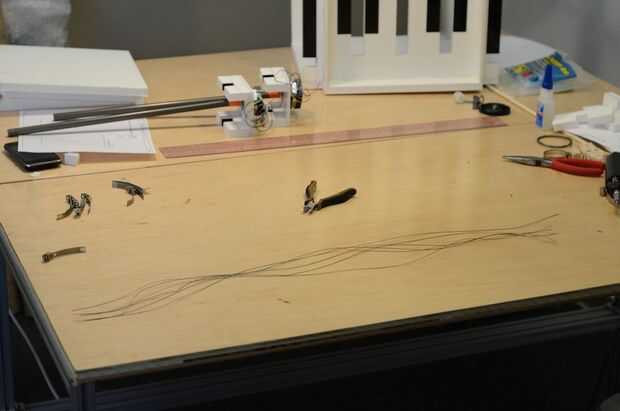

Corte seis pedazos de cuerda de alambre a una longitud de 28,5"
CABLEADO DE LOS EJES

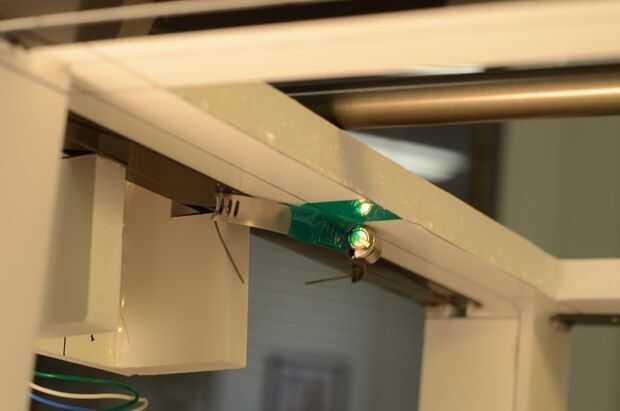

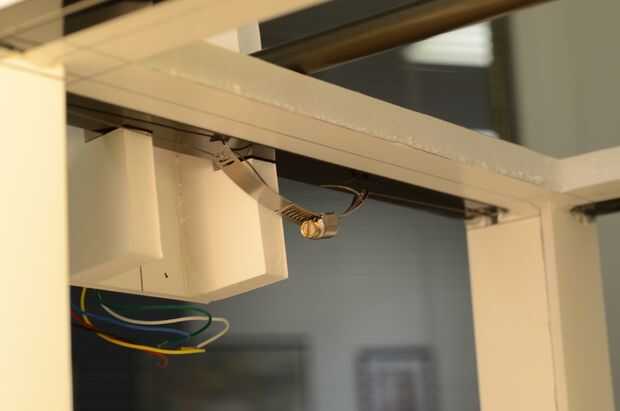

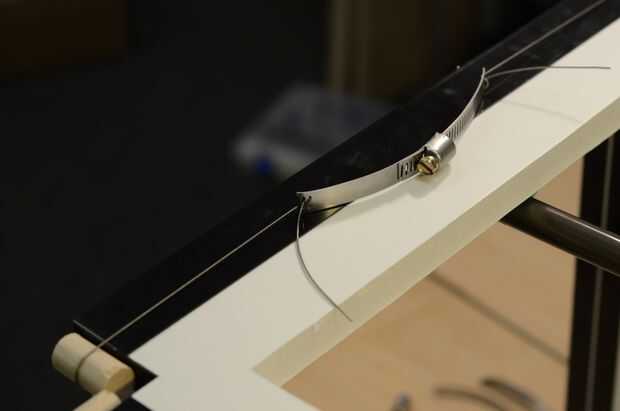

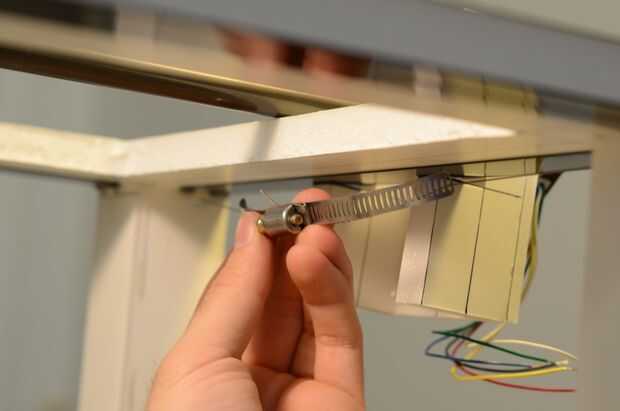

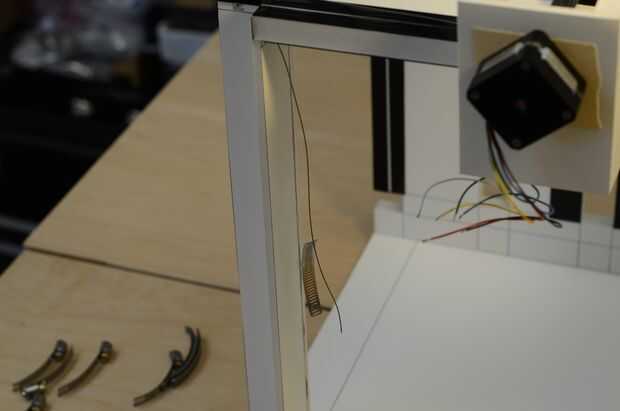

1) Loop un extremo del cable a través de varios agujeros en el lado del engranaje de gusano de la abrazadera de la manguera. A pesar de la imagen, sugieren alimentar el alambre de la parte inferior de la abrazadera a la parte superior a través del primer lazo y luego de nuevo a través de la segunda y a la primera. El cable de alimentación hacia atrás de esta manera evitará que aflojar.

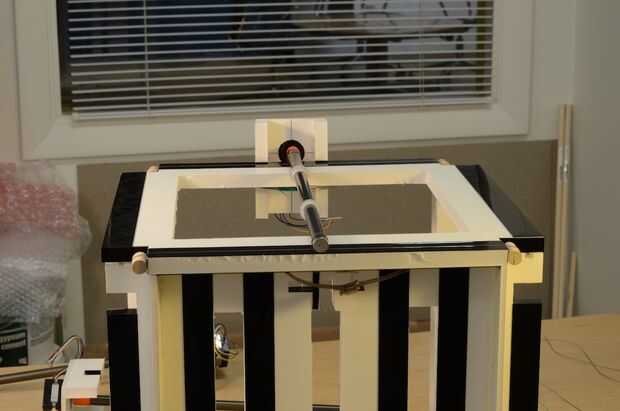

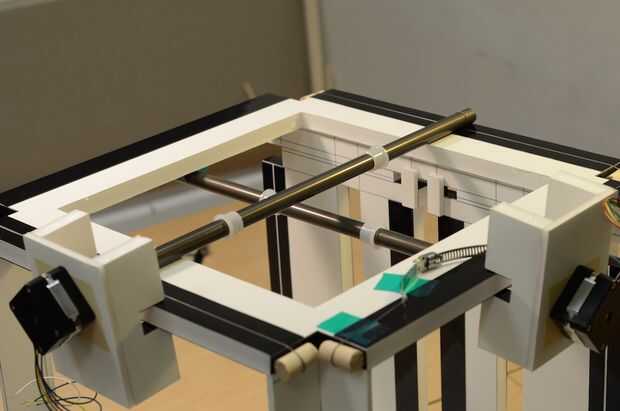

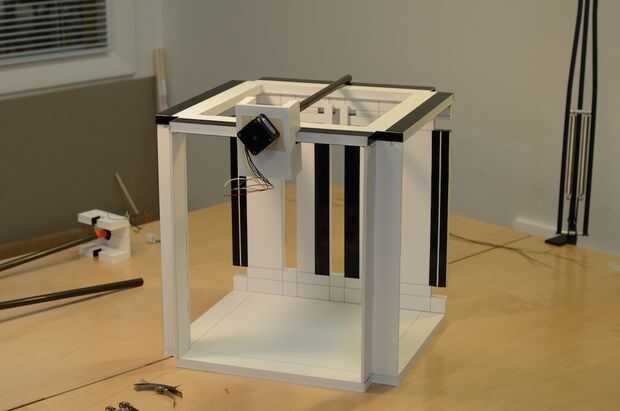

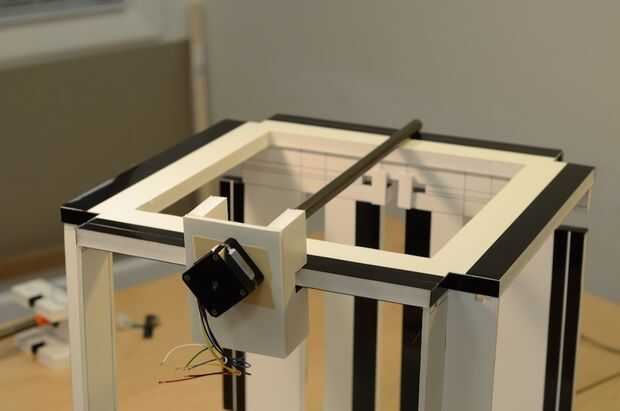

2) ponga un eje como se muestra en el cuadro de la parte delantera de la máquina hacia atrás sobre la superficie exterior de la placa superior.

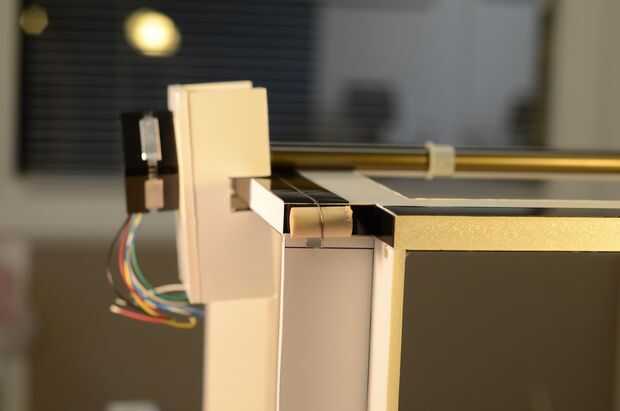

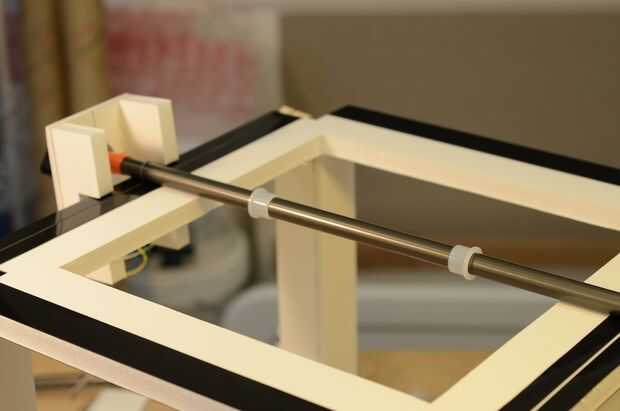

3) ahora es un buen momento para poner dos bujes de nylon en el eje. Mirar en las fotos para verlo. El punto clave es que las bridas son hacia el exterior.

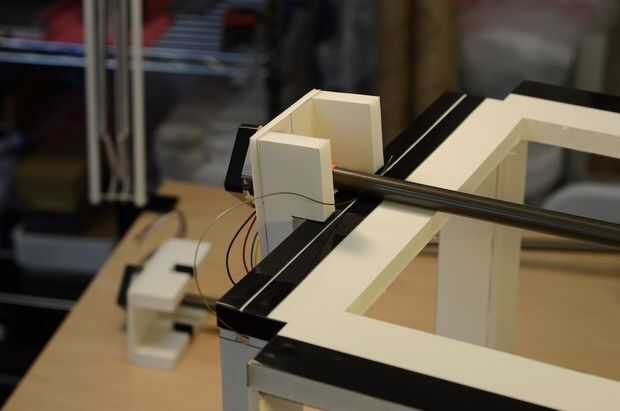

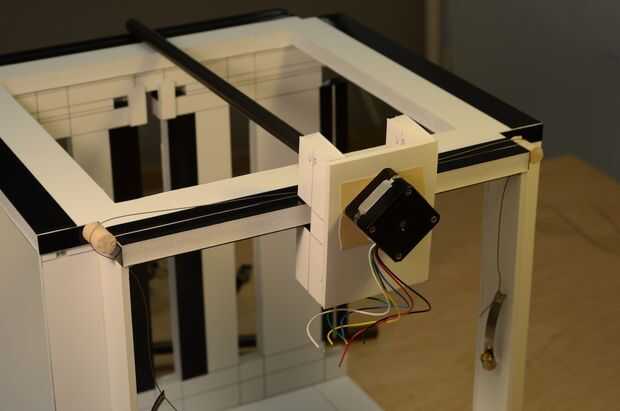

4) alimenta el alambre como se muestra en las fotos:

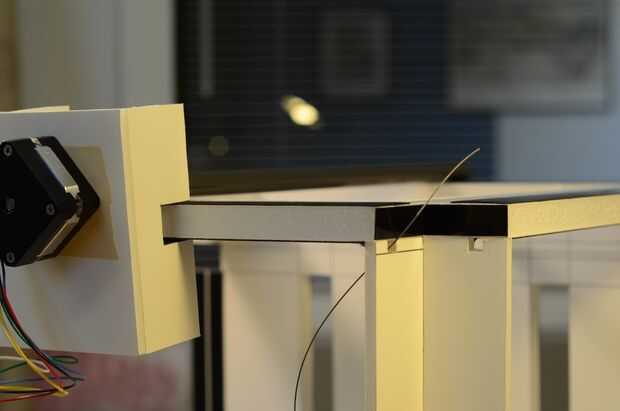

a) desde el interior de la máquina al exterior a través de la muesca en la pata delantera derecha.
b) en el eje de aluminio a través de la ranura de las tiras de delrin de split.

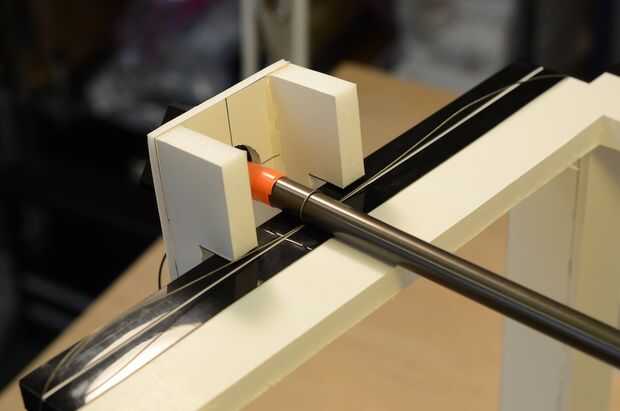

c) Envuelva el alambre una vez alrededor del eje como se muestra.
d) pase el cable hacia el interior de la máquina a través de la muesca en la pata delantera izquierda.

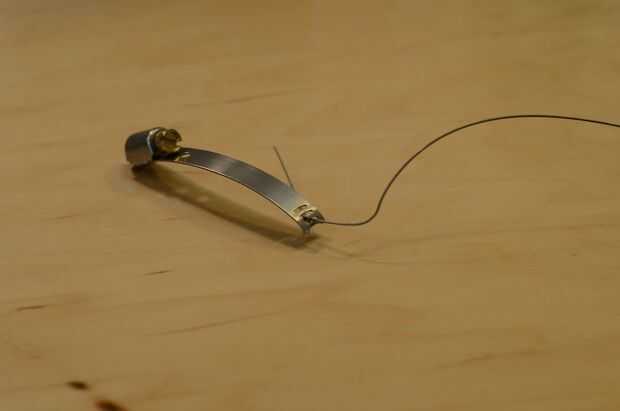

5) alimentar el alambre a través del primer lazo en un extremo de la abrazadera de manguera gratis, pero lo no doble nuevo todavía.
6) ambos bordes de la placa superior, donde la cuerda se envuelve desde el interior hacia el exterior, se reforzará con los tacos de madera de 1". Colocar estos tacos y luego estirar el cable firmemente para determinar cuánto cable de alimentación a través del extremo de la abrazadera de manguera gratis. Debe tener suficiente cable para tocar ambos extremos de la abrazadera de la manguera cuando está relajado.

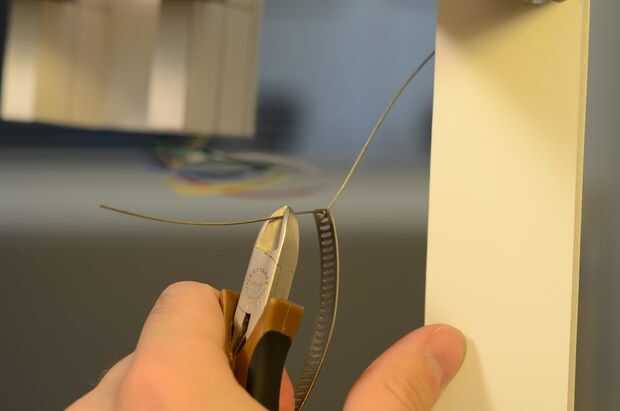

7) doble el cable a través del extremo libre de la abrazadera de la manguera de nuevo a este punto y corte con un cortador de alambre.

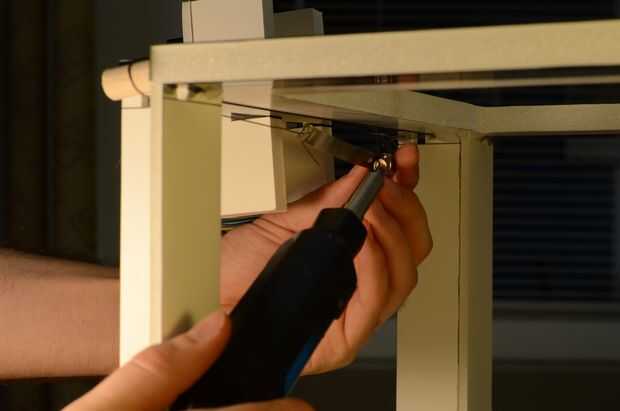

8) introducir el extremo libre de la abrazadera de la manguera a través del engranaje de gusano como si está apretando. Uso un flathead destornillador para apretar la abrazadera. Desea aplicar suficiente tensión para hacer el alambre apretado, pero no tanto como para enderezar completamente la abrazadera de la manguera.
REPITA ESTE PASO PARA EL SEGUNDO EJE

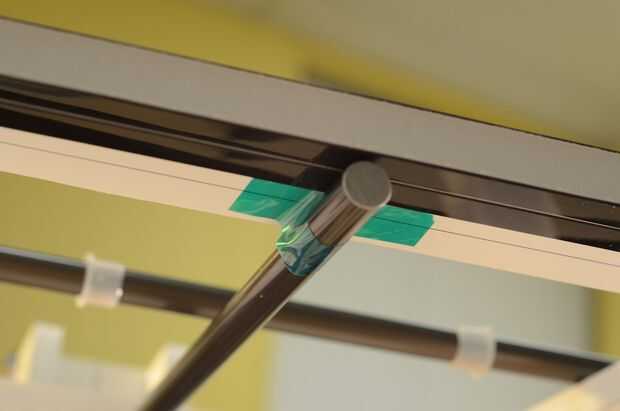

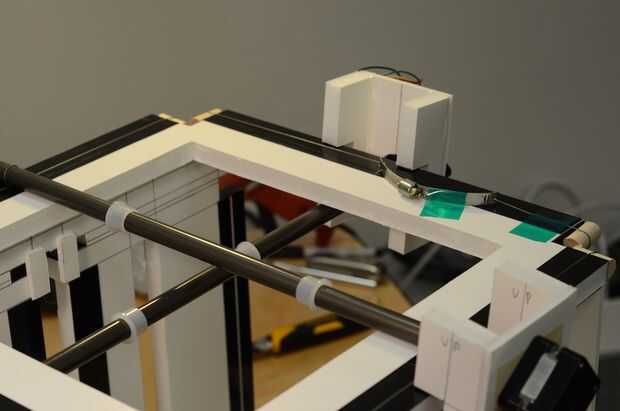

Este eje debe instalarse debajo de la placa superior con el motor en el lado derecho de la máquina. Utilice cinta de poliéster para sostener el extremo libre del eje por ahora. ANTES DE QUE LA CINTA ESTE FIN, ASEGÚRESE DE PONER SOBRE DOS COJINETES DE NYLON CON SUS PESTAÑAS HACIA EL EXTERIOR.
