Construir una pantalla de LED de 7 segmentos enorme 8 dígitos rojos (11 / 12 paso)

Paso 11: Montaje de los paneles de policarbonato y el marco de madera

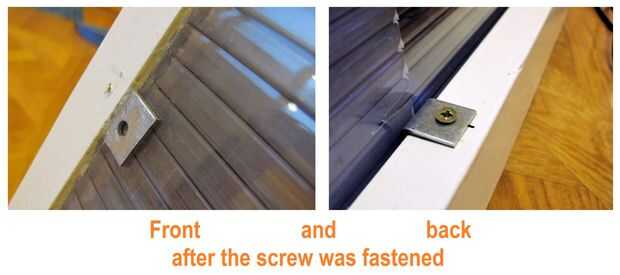

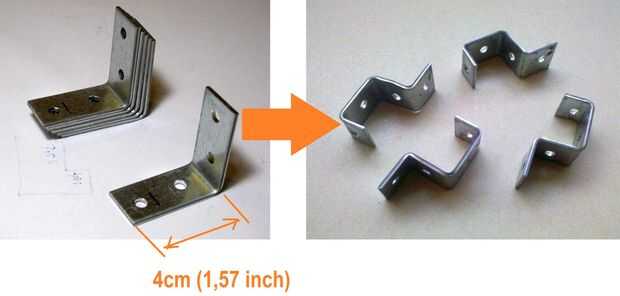

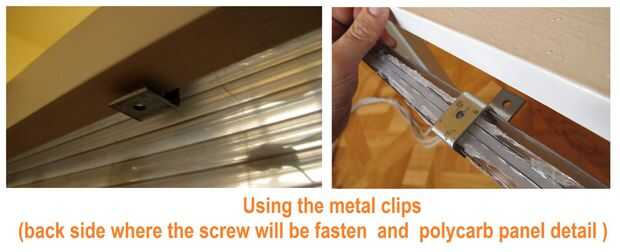

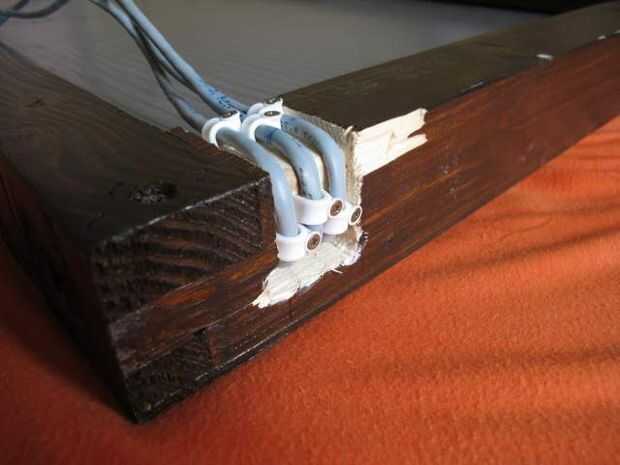

Esto es bastante sencillo, utilicé algunas piezas de forma de "L" metálico y unos pequeños tornillos para madera. La s al metal en "L" fueron doblados con la ayuda de un martillo y un tornillo de banco - ver imágenes para más detalles. Estas piezas tienen los paneles de policarbonato cerca de la estructura de madera.

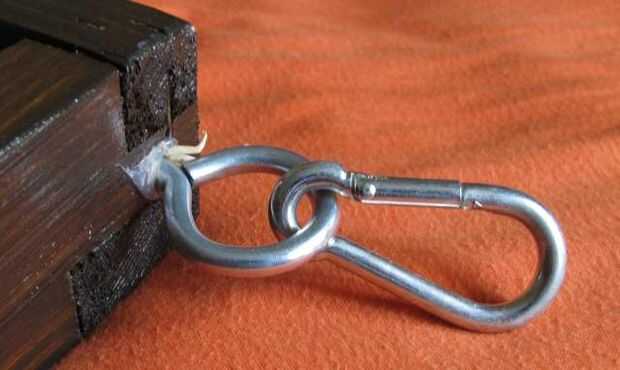

También usé unos ganchos y algunos mosquetones pequeños para tener algunos puntos de suspensión (la pantalla tiene que ser colgado en un punto más alto de visibilidad).

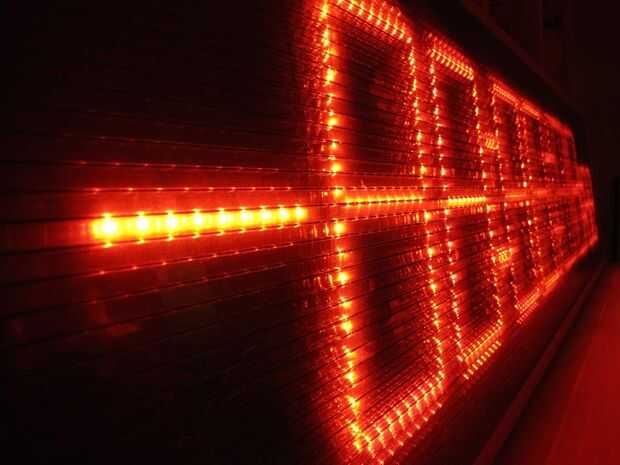

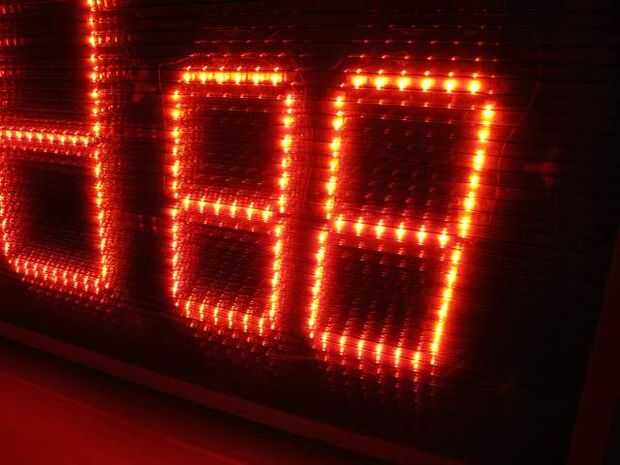

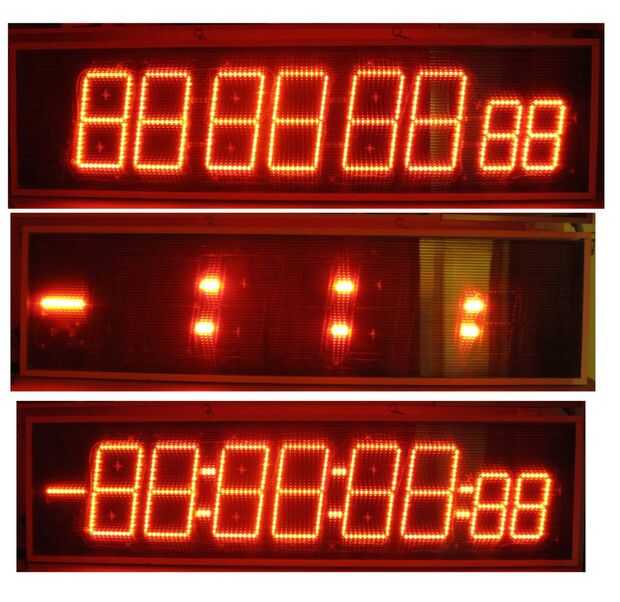

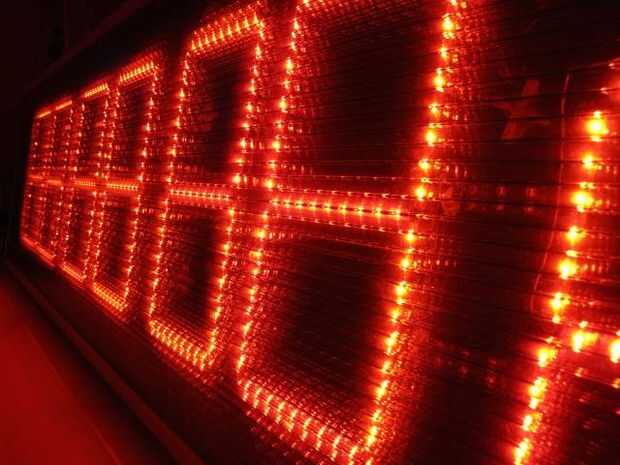

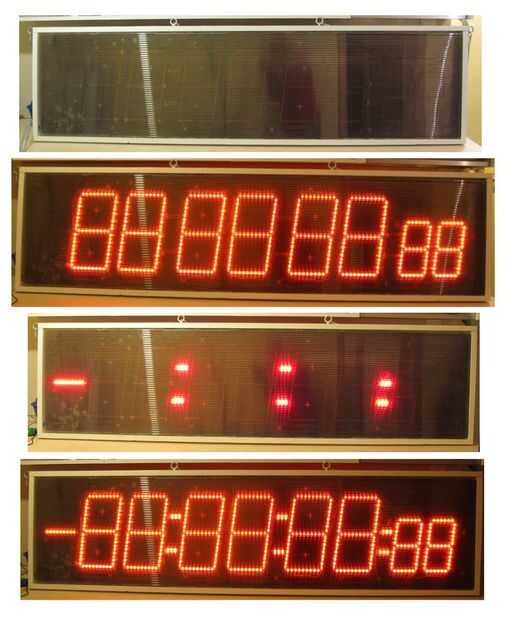

Aquí está el resultado final el gran 7 segmentos de 8 dígitos LED del panel de pantalla:

Algunos datos:
-Número total de LED ' s rojos: 525 piezas
-8 dígitos, 7 segmentos rojo LED
-Longitud total de banda LED: 875 cm (un carrete de 5 metros + 3,75 metros un carrete secundario)
-Corriente total cuando todos los LEDs están en (12Vdc): ~ 2 amperios
-Tamaño de la pantalla del panel LED acabada: L 206, 5cm x 55cm h x t cm 6
-Peso de la pantalla del panel LED acabada: 9 kg
