Paso 12: sobre el uso de la pantalla - esquema electrónico
Actualización Feb de 2015
Al tiempo cuando publiqué esto, no tengo un esquema preparado para él. Durante el tiempo de gente me preguntó acerca de cómo puede usarse. Creo que la Internet está llena de ejemplos de microcontroladores utilizando dígitos de 7 segmentos, así que esto no debería ser un problema.
Lo que puede ser un problema es el hecho de que la pantalla de mi alimentación en 12Vdc mientras el microcontrolador está en 3.3 o 5 Vdc. Por lo tanto hay necesidad de crear un interfaz entre la pantalla de 12Vdc y la 3, 3 - 5 Vdc microcontrolador.
Para multiplexar los segmentos y los dígitos, deben ser controlado cada dígito y cada segmento, que necesitan controlar el positivo y el negativo (masa) de la fuente de alimentación de 12Vdc.

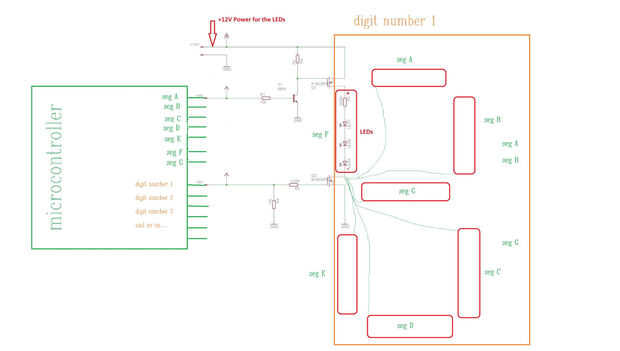

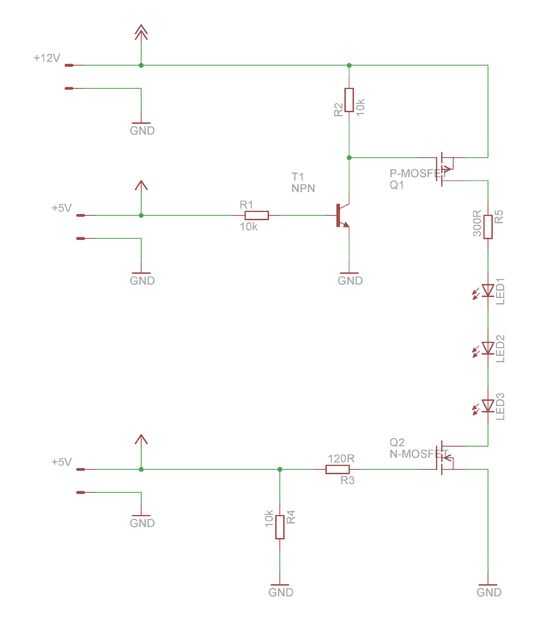

Aquí está el esquema que puse juntas, se debe extender a todos los dígitos y para cada segmento como sigue:
-T1 / Q1 parte debe extenderse a todos los 8 dígitos ya que la pantalla es con ánodo común
-Parte Q2 debe ampliarse a todos los segmentos de 7 ya que la pantalla utiliza 7 dígitos de segmentos y el cátodo está separado (esto es cómo controlamos cada dígito)
-los puntos y menos se pueden controlar lo que cada vez que queramos (recomendamos conectar directamente el ánodo a + 12Vcc y utilizar la parte de Q2 de esquema (menos partes))
