Construir una pantalla de LED de 7 segmentos enorme 8 dígitos rojos (6 / 12 paso)

Paso 6: Segmentos de LED cableado y soldaduras

Desde que tengo 7 segmentos LED de cada dígito y de 8 dígitos LED, ya que tengo 3 pares de puntos de separación de LED y un signo menos, se necesitaba un esquema de color. También, para uso en el futuro, cada segmento, dígitos, cada par de puntos de separación y el signo menos debe controlarse separados (por los multiplexación por supuesto). Considerado que tengo que crear 3 autobuses de alambre:
-un segmento de bus - 7 líneas de segmentos
-un autobús de dígitos - 8 líneas de dígitos
-puntos de separación. signo menos autobuses - 2 líneas para el signo de menos y 6 lineas para los puntos de separación
---total 23 líneas de 3 autobuses

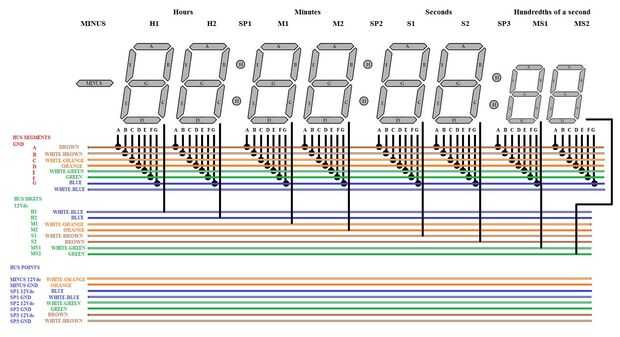

Eso significa utilizar 3 cables de red (cada uno tiene 8 cables, cables de 3 x 8 = 24). Tomé 3 metros de cable y me la pelaron el aislamiento del cable gris red en cerca de 2 metros de longitud total, mantenía cierto aislamiento en el extremo que sale el panel de policarbonato. Usando pegamento caliente, el autobús fue montado en el panel de policarbonato. He creado este color esquemático para un fácil montaje de los segmentos LED para el autobús (soldar los cables).
