Construir una pantalla de LED de bajo costo, desplazamiento para su microprocesador de Arduino. (2 / 6 paso)

Paso 2: El Panel de matriz de LED, o LMP

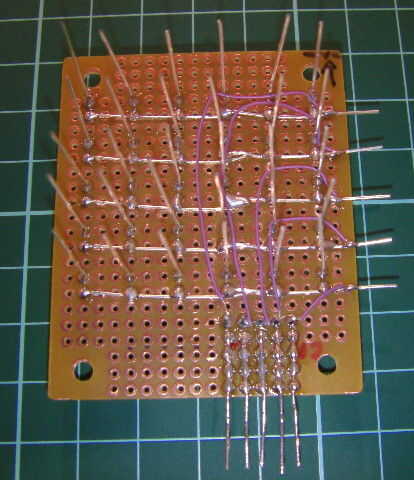

El LMP es 6 columnas por 5 filas hacia abajo, con un total de 30 LEDs. El tamaño se elige porque este tamaño matriz es el más pequeño que puede ser utilizado para mostrar el alfabeto inglés y lo suficientemente amplia como para ser utilizado para el desplazamiento de los mensajes. También es la matriz más grande que se puede construir con sólo los pernos de salida disponibles en 1 lado del paquete de Arduino.

Técnicamente: las columnas están controladas por pernos digitales de 2 a 7 (PORTD), mientras que las filas utilizan pernos de 8 a 12. Esta forma de abordar la matriz significa que solo un LED se pueden encender en cualquier momento, pero nos permite controlar 30 LEDs individualmente sin necesidad de costosos multiplexación y direccionamiento de hardware.

Antes de llegar a la construcción real, echa un vistazo en este youtube video algunas de las funciones de pantalla que podemos utilizar el panel para ver.

http://www.youtube.com/watch?v=lCBOTupvXIY
